Van 1 chiều đồng lá lật
1.005 ₫
| Mã Hàng Product Code |
SWBT |
| Kích Thước Size Range |
Tùy chọn – Option |
| Tiêu Chuẩn Thiết Kế Design Standard |
ISO 228-1-2000 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 21 |
| Áp Suất Làm Việc
Pressure Rating |
PN16 (Max. 16 Bar) |
| Nhiệt Độ Làm Việc Working Temp |
Max 120ºC |
| Môi Trường Làm Việc Working Flow |
NƯỚC SẠCH/FRESH WATER |

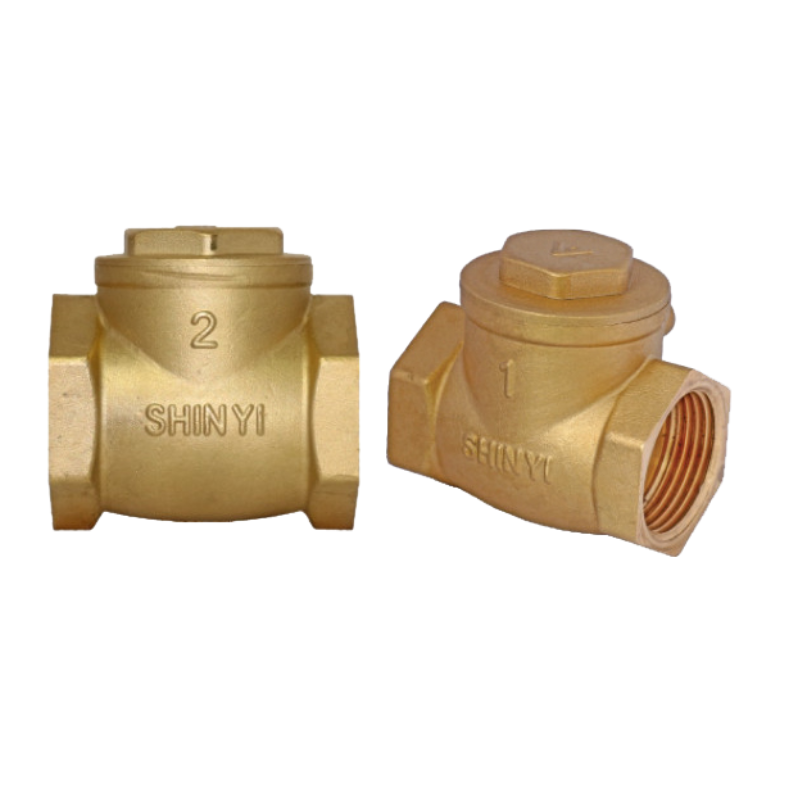

Van 1 chiều đồng lá lật Shinyi là gì?
Van 1 chiều đồng lá lật Shinyi là loại van sử dụng lá lật (đĩa van) để cho phép dòng nước chảy theo một chiều duy nhất. Khi dòng nước chảy đúng chiều, lá van tự động mở ra. Khi dòng chảy ngược, lá van sẽ lập tức đóng lại, ngăn không cho dòng nước quay trở lại, bảo vệ hệ thống.
Thông số kỹ thuật
| Mã Hàng Product Code |
SWBT |
| Kích Thước Size Range |
DN15 – DN50 |
| Tiêu Chuẩn Thiết Kế Design Standard |
ISO 228-1-2000 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 21 |
| Áp Suất Làm Việc
Pressure Rating |
PN16 (Max. 16 Bar) |
| Nhiệt Độ Làm Việc Working Temp |
Max 120ºC |
| Môi Trường Làm Việc Working Flow |
NƯỚC SẠCH/FRESH WATER |

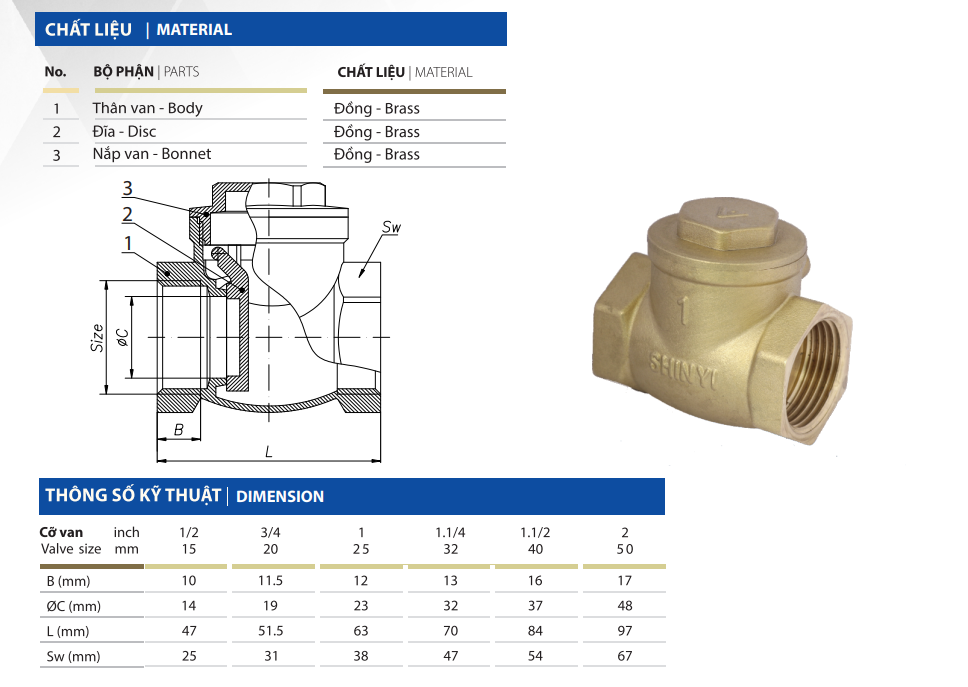

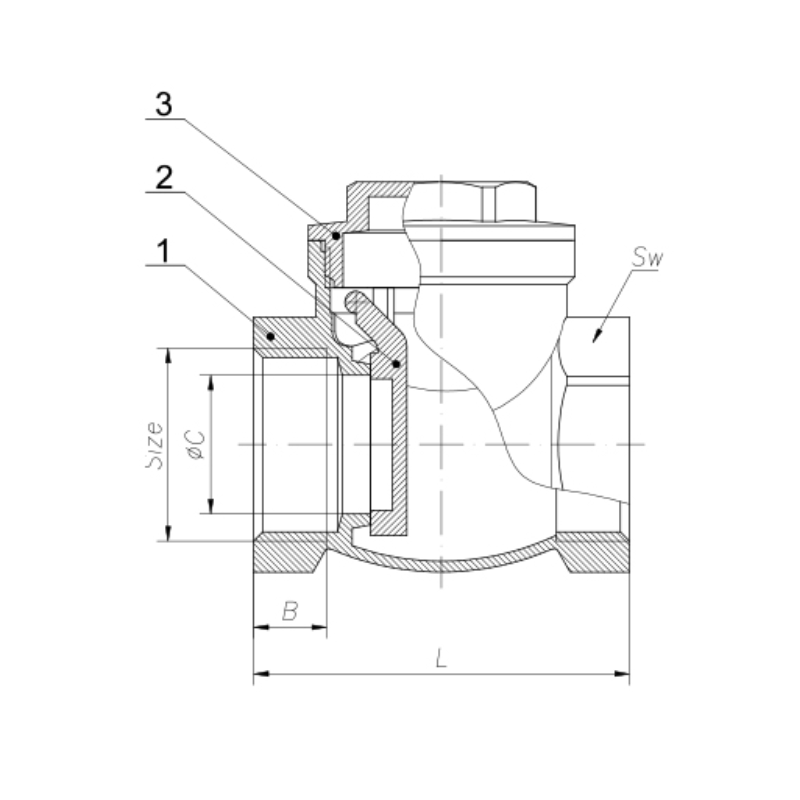

Cấu Tạo Van 1 Chiều Lá Lật Shinyi
Van gồm các bộ phận chính sau:
- Thân van: Làm từ đồng chất lượng cao, chống ăn mòn tốt.
- Lá lật (đĩa van): Thiết kế dạng tròn, nhẹ, đóng/mở nhanh chóng theo áp lực dòng nước.
- Lò xo (nếu có): Hỗ trợ đóng van nhanh chóng khi dòng chảy ngừng.
- Ren kết nối: Theo chuẩn BS 21, dễ dàng lắp đặt vào các hệ thống đường ống hiện có.
Chức Năng & Đặc Điểm Nổi Bật
- Ngăn dòng chảy ngượchiệu quả, đảm bảo hoạt động ổn định cho hệ thống.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt ở không gian hẹp.
- Chịu được áp lực cao và nhiệt độ lên đến 120°C, phù hợp với đa dạng điều kiện vận hành.
- Chất liệu đồng bền bỉ, chống ăn mòn, đảm bảo tuổi thọ dài lâu.
- Tiêu chuẩn quốc tế, dễ dàng tích hợp vào các hệ thống hiện đại.
Kích thước
| Cỡ van | Inch | 1/2 | 3/4 | 1 | 1.1/4 | 1.1/2 | 2 |
| Valve size | mm | 15 | 20 | 25 | 32 | 40 | 50 |
| A (mm) | 15 | 15 | 18 | 19 | 21.4 | 22.5 | |
| B (mm) | 11 | 12 | 13 | 14.5 | 15 | 16 | |
| ØC (mm) | 15 | 19.5 | 24.5 | 32 | 35 | 46 | |
| ØE (mm) | 54 | 54 | 60 | 72 | 72 | 77 | |
| H (mm) | 68 | 79 | 92 | 108 | 114 | 141 | |
| Sw (mm) | 26 | 32 | 38 | 48 | 54 | 65 | |
| L (mm) | 42 | 44 | 52 | 56 | 62 | 67.5 | |
Ứng Dụng Thực Tế
Van 1 chiều đồng lá lật Shinyi được sử dụng phổ biến trong:
- Hệ thống cấp nước sinh hoạt và công nghiệp.
- Hệ thống bơm nước.
- Các công trình xử lý nước sạch.
- Hệ thống PCCC, HVAC.
