Van cửa đồng
1.004 ₫
| Mã Hàng Product Code |
RVHT |
| Kích Thước Size Range |
DN25 – DN50 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 21 – ISO 228-1-2000 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
|
| Áp Suất Làm Việc
Pressure Rating |
PN16 (Max. 16 Bar) |
| Nhiệt Độ Làm Việc Working Temp |
Max 120ºC |
| Môi Trường Làm Việc Working Flow |
NƯỚC SẠCH/FRESH WATER |
Khái Niệm Van Cửa Đồng Shinyi
Van cửa đồng Shinyi (Gate Valve) là loại van đóng/mở theo phương thẳng đứng nhờ một cánh van dạng cổng. Khi van mở hoàn toàn, dòng nước đi qua gần như không bị cản trở; khi van đóng, dòng chảy bị ngăn hoàn toàn. Thiết kế này giúp giảm thiểu tổn thất áp suất và nâng cao hiệu quả sử dụng.
Cấu Tạo Van Cửa Đồng Shinyi
Van được cấu tạo từ các bộ phận chính:
- Thân van: Làm bằng đồng cao cấp, có khả năng chịu lực, chịu nhiệt và chống oxy hóa cực tốt.
- Ty van (trục): Kết nối với tay vặn, giúp nâng/hạ cánh van một cách linh hoạt.
- Cánh van: Dạng đĩa trượt theo phương ngang, đảm bảo đóng kín khi vận hành.
- Ren kết nối: Theo chuẩn BS 21– dễ dàng kết nối với hệ thống đường ống có sẵn.
Thông số kỹ thuật
| Mã Hàng Product Code |
RVHT |
| Kích Thước Size Range |
DN25 – DN50 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 21 – ISO 228-1-2000 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
|
| Áp Suất Làm Việc
Pressure Rating |
PN16 (Max. 16 Bar) |
| Nhiệt Độ Làm Việc Working Temp |
Max 120ºC |
| Môi Trường Làm Việc Working Flow |
NƯỚC SẠCH/FRESH WATER |
Chức Năng & Đặc Điểm Nổi Bật
- Kiểm soát dòng chảy hiệu quả: Cho phép đóng/mở hoàn toàn dòng nước mà không gây tổn thất áp suất lớn.
- Chất liệu đồng chất lượng cao: Chống ăn mòn, thích hợp với môi trường nước sạch.
- Thiết kế bền bỉ: Chịu được áp lực lên đến 16 bar và nhiệt độ tới 120ºC.
- Dễ dàng lắp đặt, bảo trì: Kết nối chuẩn ren BS 21, thích hợp cho nhiều hệ thống đường ống khác nhau.
- Tuân thủ tiêu chuẩn quốc tế: Đảm bảo hiệu năng và độ tin cậy trong quá trình sử dụng lâu dài.

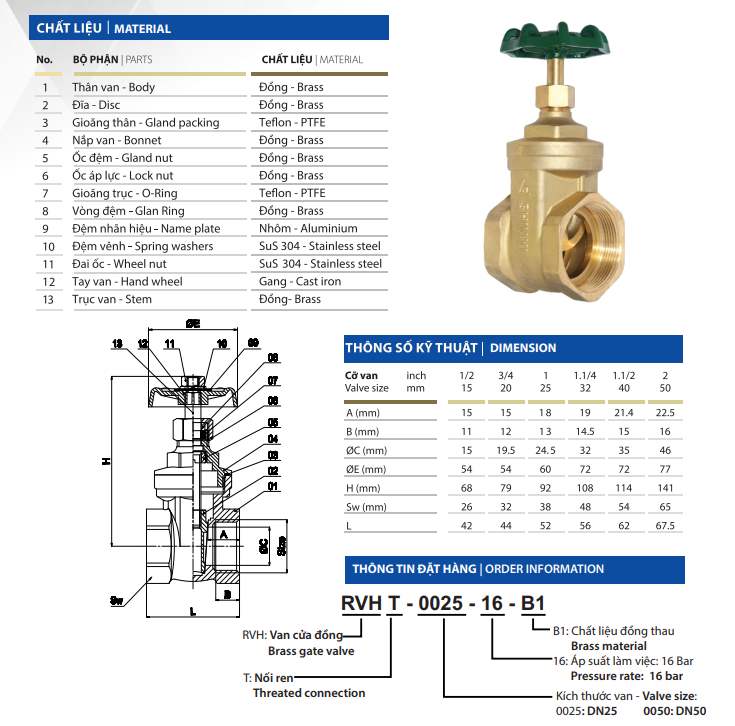

Kích thước
| Cỡ van | Inch | 1/2 | 3/4 | 1 | 1.1/4 | 1.1/2 | 2 |
| Valve size | mm | 15 | 20 | 25 | 32 | 40 | 50 |
| A (mm) | 15 | 15 | 18 | 19 | 21.4 | 22.5 | |
| B (mm) | 11 | 12 | 13 | 14.5 | 15 | 16 | |
| ØC (mm) | 15 | 19.5 | 24.5 | 32 | 35 | 46 | |
| ØE (mm) | 54 | 54 | 60 | 72 | 72 | 77 | |
| H (mm) | 68 | 79 | 92 | 108 | 114 | 141 | |
| Sw (mm) | 26 | 32 | 38 | 48 | 54 | 65 | |
| L (mm) | 42 | 44 | 52 | 56 | 62 | 67.5 | |
Ứng Dụng Thực Tế
Van cửa đồng Shinyi được sử dụng rộng rãi trong:
- Hệ thống cấp nước dân dụng và công nghiệp.
- Hệ thống bơm nước, phòng cháy chữa cháy (PCCC).
- Nhà máy xử lý nước sạch, hệ thống lọc tổng.
- Các công trình xây dựng dân dụng, thương mại và hạ tầng đô thị.
