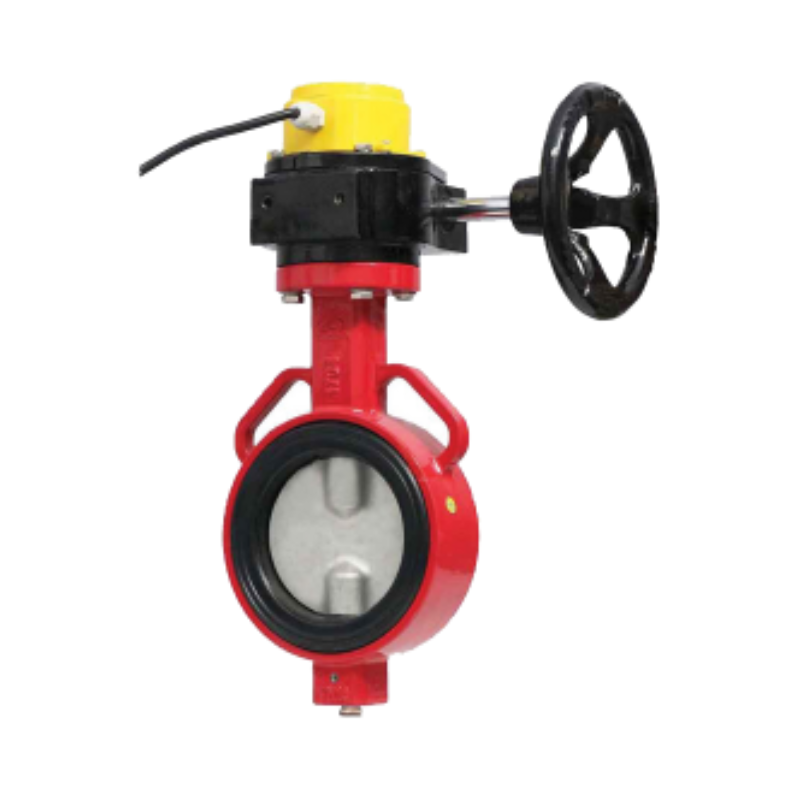

Van bướm tín hiệu ShinYi WBSS là gì?
Van bướm tín hiệu ShinYi WBSS là dòng van bướm tích hợp cảm biến tín hiệu báo trạng thái đóng/mở. Van không chỉ điều tiết dòng chảy mà còn gửi tín hiệu về hệ thống giám sát, giúp quản lý tự động và chính xác. Dòng WBSS được sản xuất bởi ShinYi, nổi tiếng với độ bền cao và khả năng chịu áp lực tốt.
Cấu tạo của van bướm tín hiệu WBSS
- Thân van (Body): Gang cầu, gang xám hoặc inox. Kiểu wafer hoặc lug, phủ epoxy chống ăn mòn.
- Đĩa van (Disc): Inox 304/316 hoặc gang mạ Ni, bề mặt nhẵn, giảm ma sát.
- Trục van (Shaft): Inox chịu lực xoắn tốt, truyền lực từ tay gạt/hộp số.
- Gioăng làm kín (Seat): EPDM, NBR hoặc PTFE, đảm bảo độ kín tuyệt đối.
- Bộ điều khiển: Tay gạt, tay quay, hộp số, điện hoặc khí nén tùy chọn.
- Chỉ thị tín hiệu (Sensor/Limit Switch): Gửi tín hiệu đóng/mở về hệ thống giám sát SCADA hoặc PLC.
Nguyên lý hoạt động của van bướm tín hiệu WBSS
- Đĩa xoay song song dòng chảy → van mở hoàn toàn.
- Đĩa xoay vuông góc dòng chảy → van đóng kín.
- Điều chỉnh góc mở 0° – 90° để điều tiết lưu lượng.
- Cảm biến tín hiệu báo trạng thái đóng/mở cho hệ thống tự động.
Thông số kỹ thuật
| Mã Hàng Product Code |
WBSS |
| Kích Thước Size Range |
DN50 – DN300 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5155 API 609 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 5K, 10K, 16K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG PCCC |
Kích thước
Đặc điểm nổi bật của van bướm tín hiệu ShinYi WBSS
- Điều khiển tín hiệu tự động, hỗ trợ SCADA/PLC.
- Chất lượng và độ bền cao với thân gang/inox, đĩa inox và lớp phủ epoxy.
- Đóng mở nhẹ nhàng, vận hành dễ dàng.
- Độ kín tuyệt đối, chống rò rỉ nhờ gioăng EPDM/NBR/PTFE.
- Ứng dụng linh hoạt trong nhiều ngành công nghiệp.
- Dễ lắp đặt và bảo trì, kiểu wafer/lug tiện lợi.
Ứng dụng của van bướm tín hiệu WBSS
- Hệ thống cấp thoát nước sinh hoạt và công nghiệp.
- Hệ thống PCCC và bơm chữa cháy.
- Hệ thống HVAC – điều hòa thông gió.
- Nhà máy xử lý nước sạch và nước thải.
- Công nghiệp thực phẩm – đồ uống.
- Công nghiệp hó
