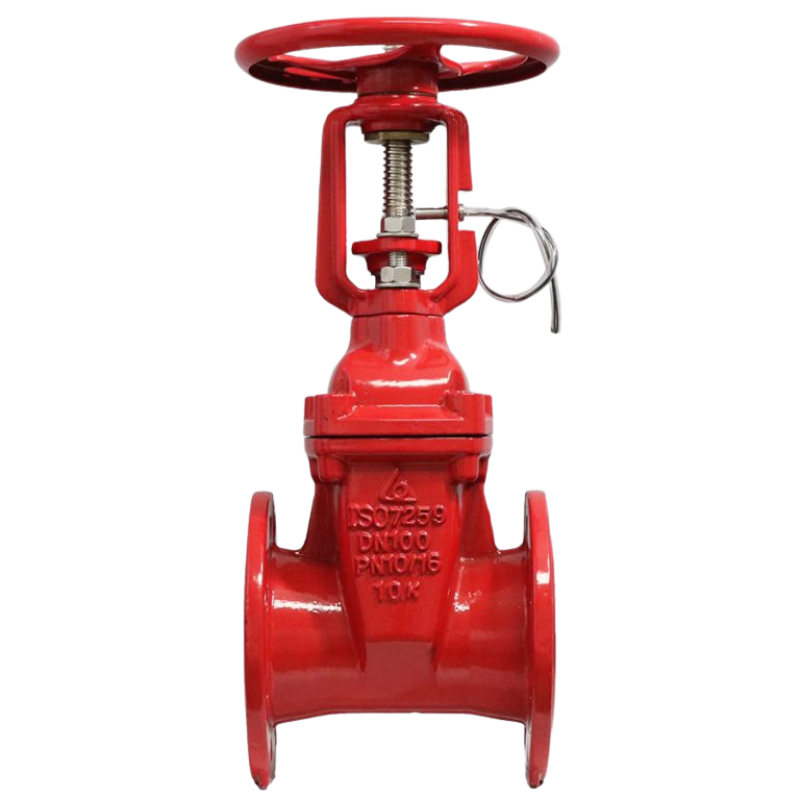

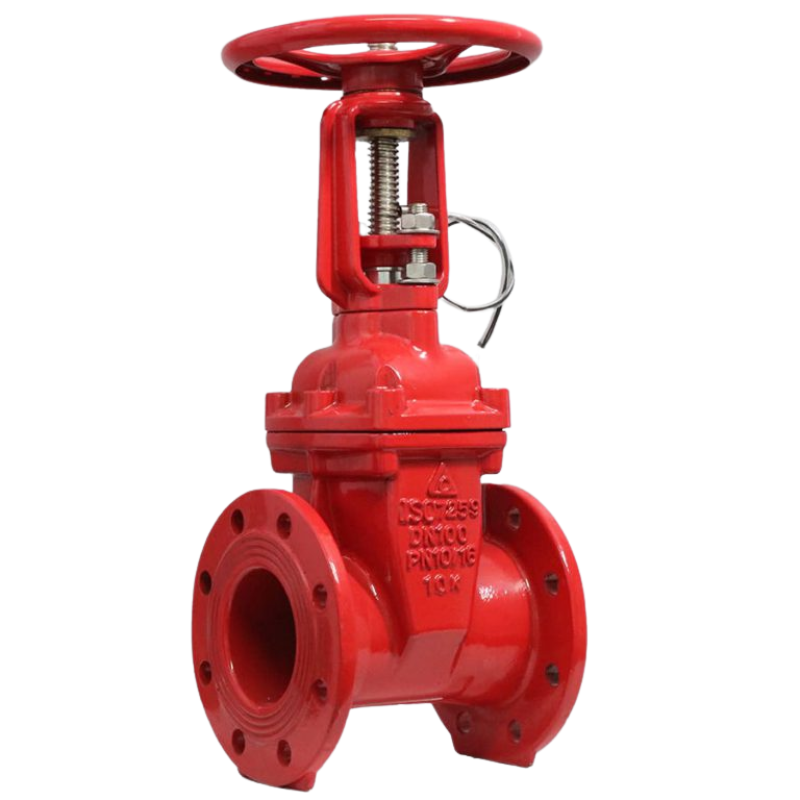

Khái Niệm Van Cổng Tín Hiệu Shinyi
Van cổng tín hiệu Shinyi (Signal Gate Valve) là dạng van cổng ty nổi tích hợp thêm bộ công tắc tín hiệu, cho phép gửi thông tin trạng thái van (đang mở hoặc đóng) về hệ thống giám sát. Điều này cực kỳ quan trọng trong các hệ thống yêu cầu kiểm soát tự động, như hệ thống PCCC, cấp nước tự động hoặc nhà máy xử lý nước công nghiệp.
Cấu Tạo Van Cổng Tín Hiệu
Van được thiết kế với các thành phần chính:
- Thân van: Làm từ gang cầu hoặc gang xám, phủ sơn epoxy chống ăn mòn.
- Ty van (ty nổi): Khi vận hành sẽ nâng lên hoặc hạ xuống, dễ nhận biết trạng thái.
- Cửa van: Bọc cao su EPDM hoặc NBR, đóng kín dòng chảy.
- Tín hiệu điện: Bộ công tắc hành trình (limit switch) được tích hợp ở phần nắp van, kết nối với hệ thống giám sát trung tâm.
- Bánh xe tay quay hoặc đầu nối bộ điều khiển: Giúp van vận hành bằng tay hoặc tự động hóa.
THÔNG SỐ KỸ THUẬT
| Mã Hàng Product Code |
RRSX |
| Kích Thước Size Range |
DN50 – DN600 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5163-1 – AWWA C509 – ISO 7259 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K, 20K – ASME 16.2: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |

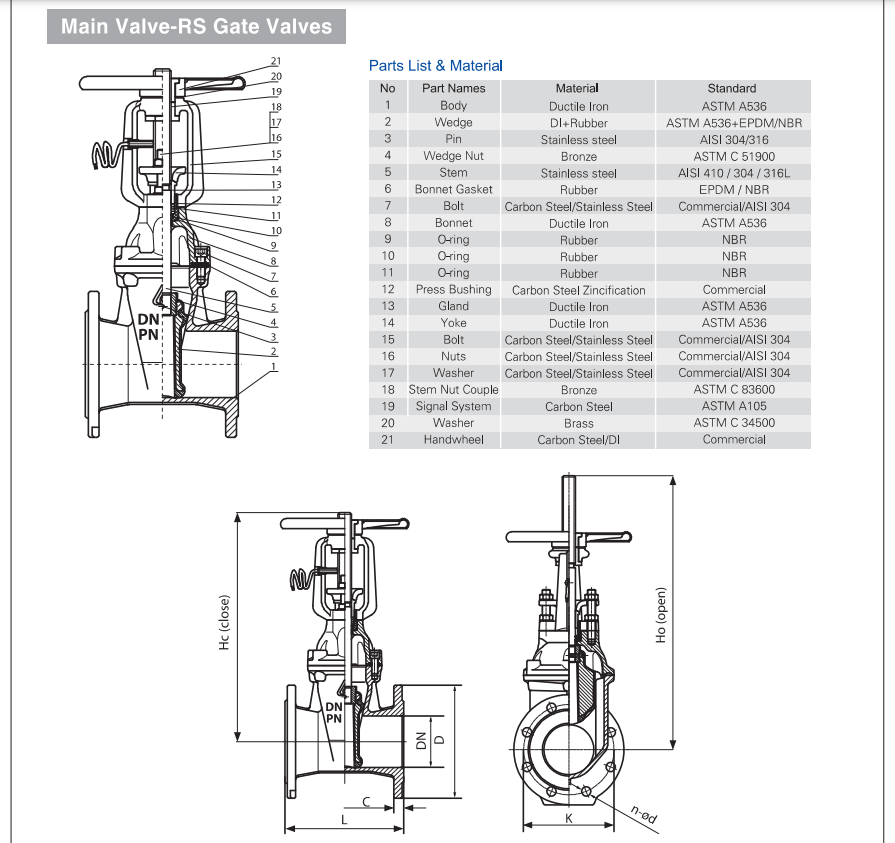

Kích thước
Chức Năng & Đặc Điểm Nổi Bật
- Đóng/mở dòng nước linh hoạt, kiểm soát dòng chảy hiệu quả.
- Ty nổi có tín hiệu điện, cho phép giám sát từ xa trạng thái van theo thời gian thực.
- Tín hiệu rõ ràng, tích hợp dễ dàng vào hệ thống SCADA, PLC hoặc hệ thống cảnh báo PCCC.
- Độ kín nước tuyệt đối, ngăn ngừa rò rỉ và bảo vệ toàn bộ hệ thống.
- Thân van sơn epoxy cao cấp, bền bỉ với môi trường nước sạch, nước thải và hóa chất nhẹ.
- Lắp đặt dễ dàng, phù hợp với nhiều chuẩn kết nối quốc tế phổ biến.
Ứng Dụng Thực Tế
Van cổng tín hiệu Shinyi được ứng dụng rộng rãi trong các hệ thống yêu cầu giám sát và vận hành từ xa, điển hình như:
- Hệ thống phòng cháy chữa cháy (PCCC) tại tòa nhà, kho xưởng, trung tâm thương mại.
- Nhà máy xử lý nước sạch, nước thải công nghiệp.
- Mạng lưới cấp nước đô thị cần giám sát tình trạng lưu thông nước.
- Khu công nghiệp, nhà máy sản xuất có yêu cầu tự động hóa cao.
- Hệ thống điều khiển trung tâm (SCADA, PLC, BMS, HMI, v.v.).
