Van cổng tín hiệu ShinYi DN125

Van cổng tín hiệu ShinYi DN125 là gì?

Van cổng tín hiệu (Signal Gate Valve) là loại van cơ học có chức năng đóng mở dòng chảy trong đường ống bằng cách nâng hoặc hạ cánh van theo phương vuông góc với dòng lưu chất. Điểm đặc biệt của van này là tích hợp bộ tín hiệu điện nhằm xác định và truyền trạng thái vận hành (đang đóng hoặc đang mở) về tủ điều khiển trung tâm hoặc hệ thống giám sát.

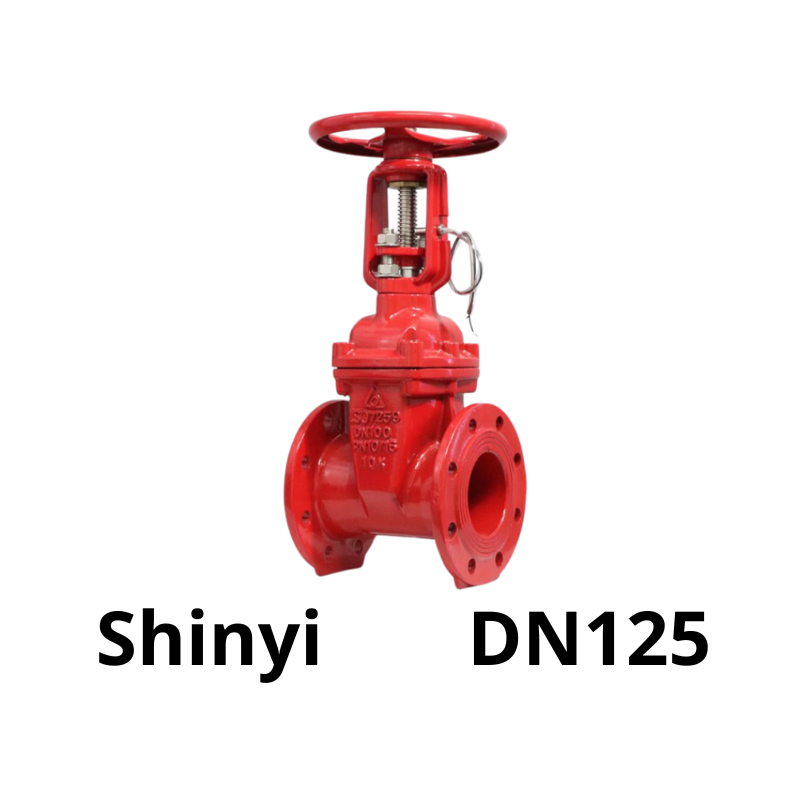

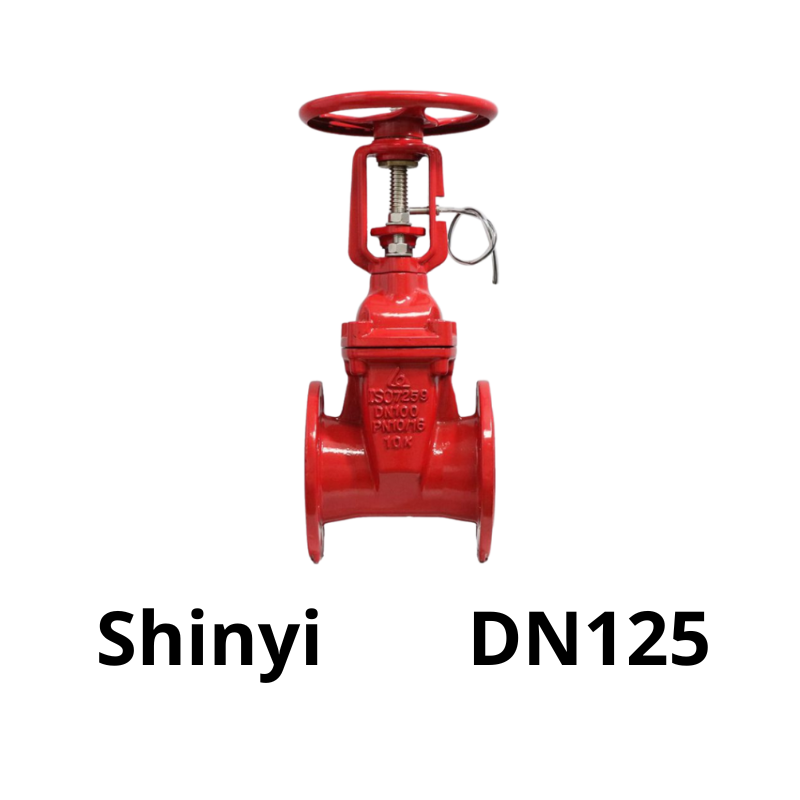

Van cổng tín hiệu ShinYi DN125 là sản phẩm của thương hiệu ShinYi – Đài Loan, có kích thước danh định DN125 (125 mm – tương đương 5 inch), phù hợp lắp đặt cho các hệ thống có lưu lượng trung bình đến lớn.

Chức năng của van cổng tín hiệu ShinYi DN125

• Đóng hoặc mở hoàn toàn dòng chảy trong đường ống.
• Truyền tín hiệu trạng thái đến hệ thống điều khiển trung tâm giúp giám sát từ xa.
• Tối ưu hóa vận hành và kiểm soát trong các hệ thống cần tính an toàn cao như PCCC.
• Ngăn chặn rò rỉ, duy trì áp lực ổn định trong đường ống.

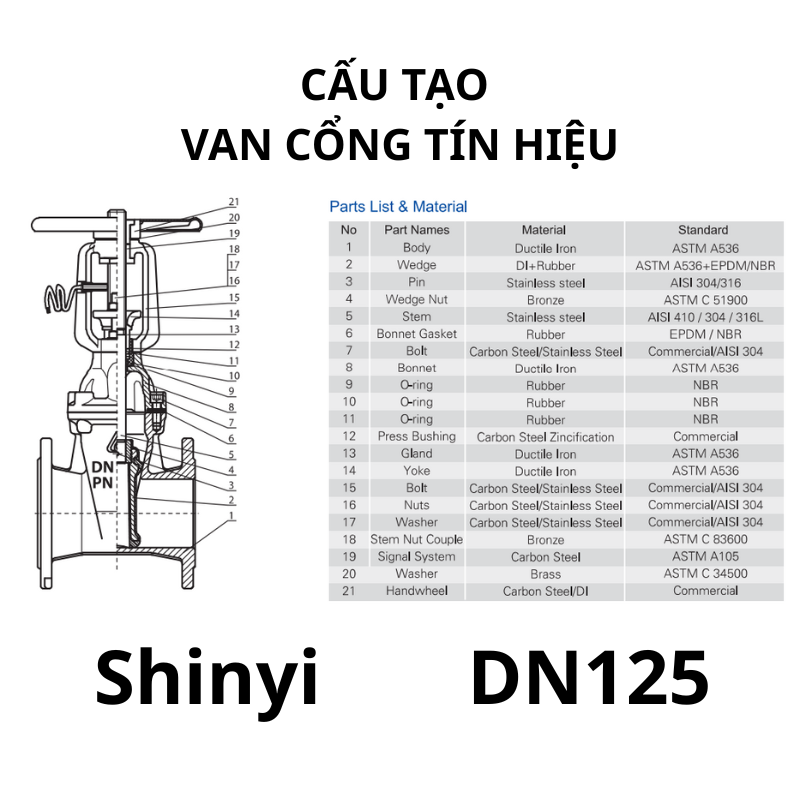

Cấu tạo của van cổng tín hiệu ShinYi DN125

Van cổng tín hiệu DN125 có cấu tạo gồm các thành phần chính:

• Thân van (Body): Làm từ gang cầu FCD, chịu lực và chống ăn mòn tốt, phủ sơn epoxy.
• Đĩa van (Disc/Gate): Gang cầu, bọc cao su EPDM để tăng độ kín, chống rò rỉ hiệu quả.
• Ty van (Stem): Inox 304, kết nối giữa tay quay và đĩa van; có thể là ty nổi hoặc ty chìm.
• Tay quay (Handwheel): Điều khiển van mở hoặc đóng bằng tay, vận hành nhẹ nhàng.
• Bộ tín hiệu (Limit Switch): Công tắc hành trình hoặc cảm biến từ, giúp phát hiện trạng thái đóng/mở và gửi tín hiệu về hệ thống.
• Nắp van (Bonnet): Che chắn phần trên, dễ tháo lắp để bảo trì.

Nguyên lý làm việc

Van cổng tín hiệu ShinYi DN125 hoạt động theo nguyên lý cơ học:

• Khi người vận hành xoay tay quay, ty van sẽ di chuyển lên hoặc xuống kéo theo đĩa van.
• Khi đĩa van hạ xuống, dòng chảy bị chặn hoàn toàn, van ở trạng thái đóng.
• Khi đĩa van được nâng lên, lưu chất đi qua tự do, van ở trạng thái mở.
• Bộ công tắc tín hiệu gắn trên thân van sẽ truyền trạng thái đóng/mở về trung tâm điều khiển, giúp người vận hành dễ dàng theo dõi hệ thống mà không cần kiểm tra thủ công.

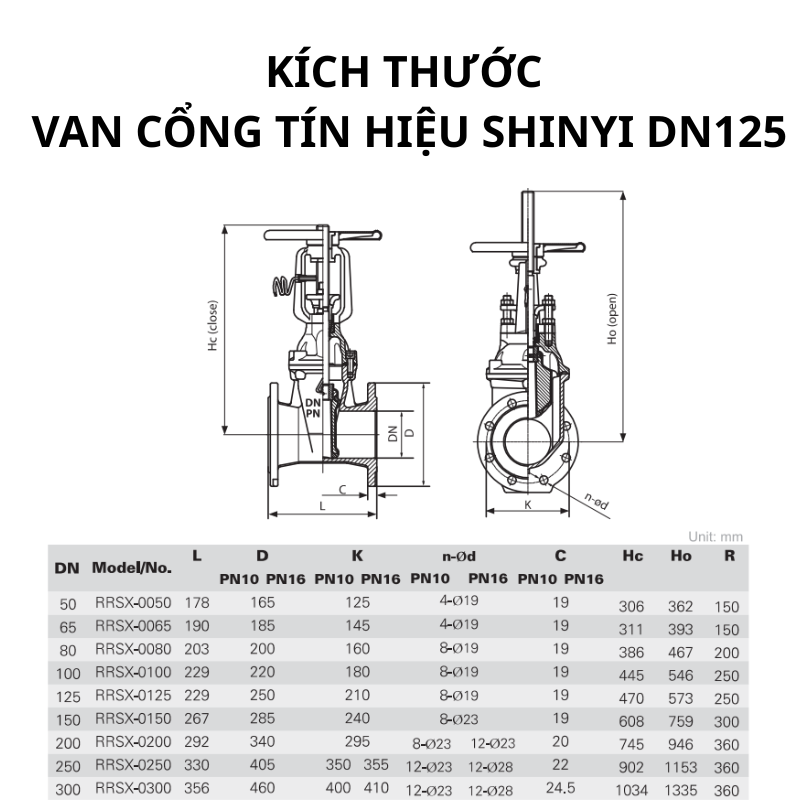

Thông số kỹ thuật van cổng tín hiệu ShinYi DN125 – Model RRSX

Ưu điểm của van cổng tín hiệu ShinYi DN125

• Giám sát chính xác: Nhờ bộ công tắc tín hiệu, trạng thái vận hành của van được theo dõi từ xa, giúp tăng cường kiểm soát và giảm rủi ro.
• Vận hành bền bỉ: Vật liệu gang cầu FCD kết hợp inox 304 cho tuổi thọ cao, chịu được áp lực và môi trường ẩm ướt.
• Độ kín tuyệt đối: Đĩa van bọc EPDM giúp van đóng mở êm ái, không gây rò rỉ dù sử dụng lâu dài.
• Thiết kế tối ưu cho bảo trì: Cấu tạo đơn giản, dễ tháo lắp khi cần kiểm tra hoặc thay thế linh kiện.
• Phù hợp tiêu chuẩn quốc tế: Dễ dàng tích hợp vào các hệ thống sử dụng mặt bích JIS, BS hoặc ANSI.
• Thân thiện với hệ thống PCCC: Đáp ứng tốt yêu cầu về tín hiệu, độ kín và độ bền trong các hệ thống chữa cháy chuyên dụng.

Ứng dụng của van cổng tín hiệu ShinYi DN125

Van cổng tín hiệu DN125 được sử dụng trong nhiều lĩnh vực như:

• Hệ thống PCCC (phòng cháy chữa cháy): Truyền tín hiệu giúp kiểm soát và phản ứng nhanh khi có sự cố.
• Hệ thống cấp thoát nước đô thị: Đảm bảo dòng chảy ổn định, giảm rò rỉ và tiết kiệm chi phí bảo trì.
• Trạm bơm, nhà máy xử lý nước: Kiểm soát lưu lượng nước ra/vào chính xác, bền bỉ trong điều kiện làm việc liên tục.
• Nhà máy công nghiệp, xí nghiệp sản xuất: Điều tiết chất lỏng hoặc hơi trong dây chuyền vận hành.
• Tòa nhà cao tầng, trung tâm thương mại: Tích hợp trong hệ thống kỹ thuật tòa nhà, đặc biệt trong các hệ thống chữa cháy bằng nước.

Kết luận

Van cổng tín hiệu ShinYi DN125 – Model RRSX là giải pháp lý tưởng cho các hệ thống cần giám sát và điều khiển dòng chảy từ xa. Với chất liệu bền bỉ, khả năng vận hành ổn định, truyền tín hiệu chính xác và dễ dàng bảo trì, sản phẩm này đáp ứng tốt yêu cầu của các công trình kỹ thuật hiện đại.
