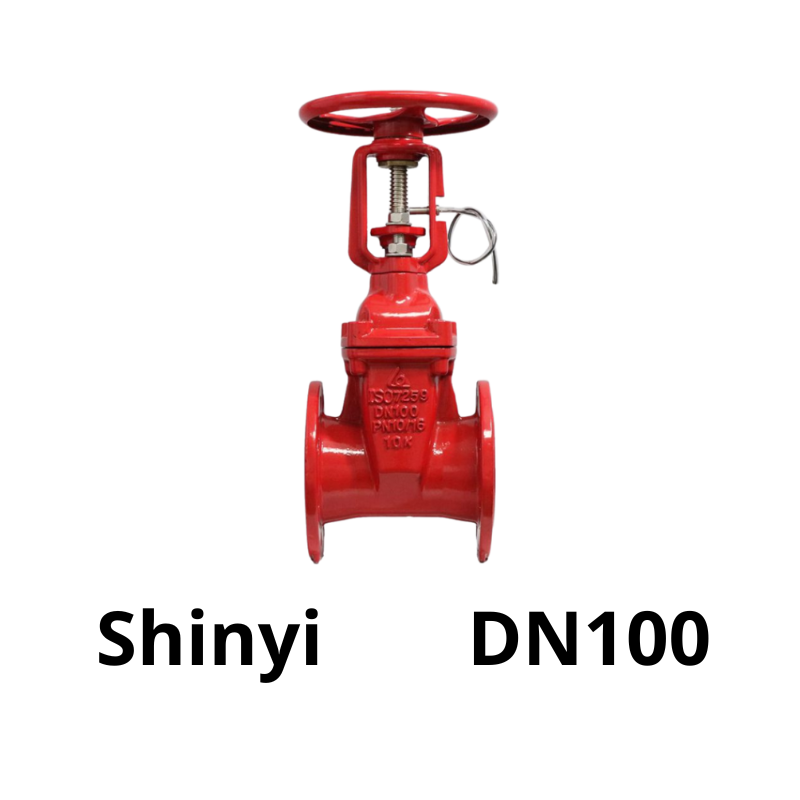

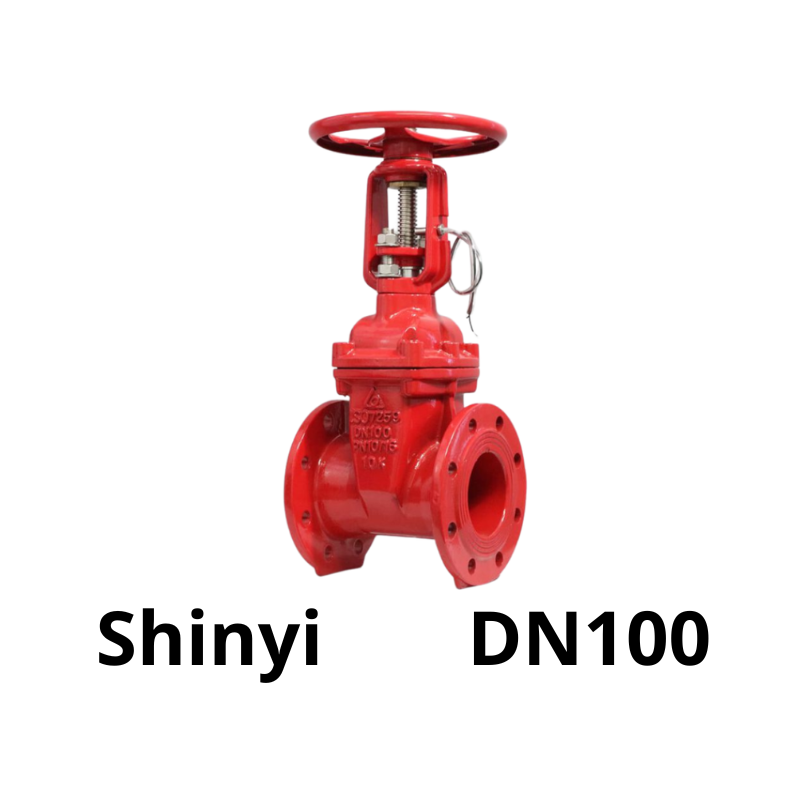

Van cổng tín hiệu ShinYi DN100

Van cổng tín hiệu ShinYi DN100 là gì?

Van cổng tín hiệu (tiếng Anh: Signal Gate Valve) là loại van có thiết kế đĩa van dạng trượt lên/xuống để kiểm soát lưu lượng chất lỏng trong đường ống. Điểm đặc biệt của van này là có tích hợp bộ truyền tín hiệu, giúp xác định và truyền trạng thái “mở” hoặc “đóng” về tủ điều khiển trung tâm. Điều này rất quan trọng trong các hệ thống đòi hỏi giám sát và kiểm soát từ xa.

Van cổng tín hiệu ShinYi DN100 là sản phẩm chất lượng cao từ thương hiệu ShinYi – Đài Loan, có đường kính danh định DN100 (100mm, tương đương 4 inch), phù hợp cho các hệ thống ống vừa và lớn.

Chức năng của van cổng tín hiệu ShinYi DN100

• Đóng hoặc mở hoàn toàn dòng chảy trong đường ống.
• Phát tín hiệu trạng thái (đóng/mở) về trung tâm điều khiển giúp giám sát từ xa.
• Ngăn chặn rò rỉ và thất thoát lưu chất, đảm bảo an toàn cho hệ thống.
• Tối ưu hóa vận hành, hỗ trợ bảo trì và kiểm tra hệ thống dễ dàng.

Cấu tạo của van cổng tín hiệu ShinYi DN100

Van bao gồm các bộ phận chính:

• Thân van (Body): Làm từ gang cầu FCD, bền chắc và chống ăn mòn cao, phủ lớp sơn epoxy chống oxy hóa.
• Đĩa van (Gate): Đúc bằng gang cầu, bọc cao su EPDM để tăng độ kín, giúp ngăn rò rỉ hiệu quả.
• Ty van (Stem): Kết nối giữa tay quay và đĩa van, có thể là ty nổi hoặc ty chìm tùy ứng dụng.
• Tay quay (Handwheel): Thiết kế chắc chắn, hỗ trợ thao tác đóng/mở dễ dàng.
• Bộ tín hiệu (Limit Switch): Là công tắc điện hoặc cảm biến từ, truyền trạng thái về tủ điện hoặc hệ thống SCADA.
• Nắp van (Bonnet): Bao bọc phần trên van, dễ tháo lắp để kiểm tra và bảo trì.

Nguyên lý hoạt động

Van hoạt động theo cơ chế nâng/hạ đĩa van thông qua tay quay:

• Khi tay quay được xoay theo chiều đóng, ty van hạ xuống, kéo theo đĩa van chắn ngang dòng chảy – van đóng hoàn toàn.
• Khi xoay tay quay theo chiều ngược lại, ty van nâng lên, đĩa van mở hoàn toàn cho phép chất lỏng đi qua.
• Bộ tín hiệu phát hiện trạng thái của van (đóng hay mở) và truyền thông tin đến bộ điều khiển trung tâm.

Nhờ nguyên lý hoạt động đơn giản nhưng chính xác, van giúp người vận hành giám sát hệ thống mà không cần tiếp cận trực tiếp.

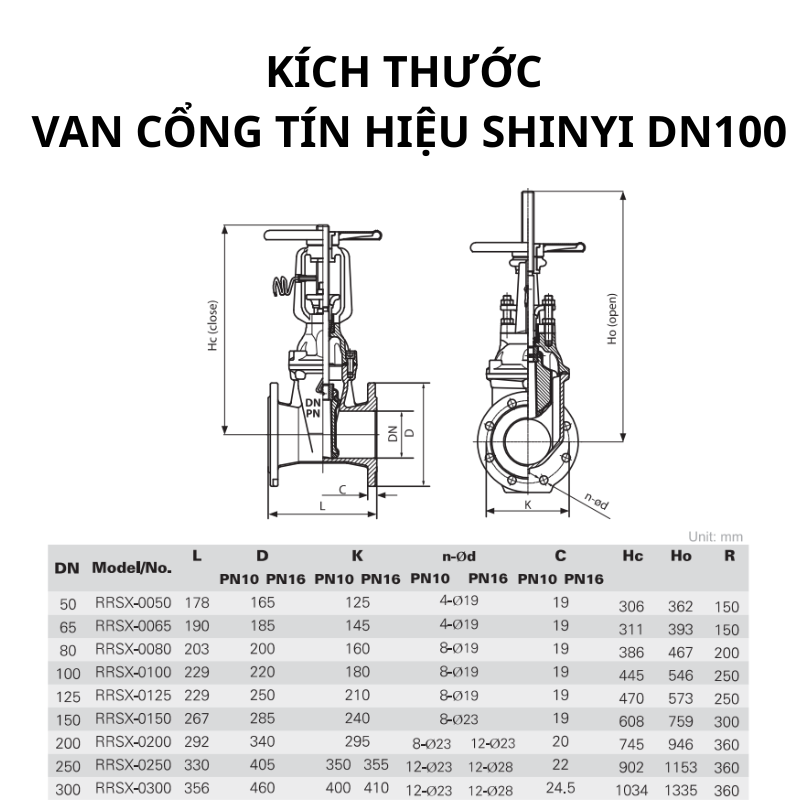

Thông số kỹ thuật van cổng tín hiệu ShinYi DN100 – Model RRSX

Ưu điểm của van cổng tín hiệu ShinYi DN100

• Độ kín tuyệt đối: Nhờ đĩa van bọc EPDM, chống rò rỉ ngay cả trong môi trường áp lực cao.
• Chịu áp lực và nhiệt độ tốt: Phù hợp với nhiều hệ thống kỹ thuật trong công nghiệp và dân dụng.
• Truyền tín hiệu chính xác: Bộ công tắc hành trình giúp nhận diện trạng thái van rõ ràng, tích hợp dễ dàng với hệ thống điều khiển.
• Vật liệu chất lượng cao: Gang cầu FCD kết hợp inox giúp sản phẩm bền bỉ theo thời gian.
• Dễ lắp đặt và bảo trì: Thiết kế tối ưu cho các công trình mới và hệ thống thay thế.
• Phù hợp tiêu chuẩn quốc tế: Dễ dàng tích hợp với nhiều loại mặt bích và hệ thống hiện có.

Ứng dụng của van cổng tín hiệu ShinYi DN100

Van cổng tín hiệu ShinYi DN100 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống phòng cháy chữa cháy (PCCC): Truyền tín hiệu đóng/mở van đến trung tâm, đảm bảo an toàn và kiểm soát nhanh chóng trong tình huống khẩn cấp.
• Hệ thống cấp thoát nước đô thị: Điều tiết dòng chảy chính xác trong các tuyến ống dẫn nước quy mô vừa và lớn.
• Nhà máy xử lý nước thải: Ứng dụng trong điều phối dòng chảy, bảo vệ hệ thống xử lý.
• Ngành công nghiệp thực phẩm, hóa chất nhẹ: Kiểm soát chất lỏng an toàn, sạch sẽ, dễ giám sát.
• Trung tâm thương mại, tòa nhà cao tầng, khu công nghiệp: Lắp đặt trong các hệ thống kỹ thuật nhằm đảm bảo lưu lượng và an toàn vận hành.

Kết luận

Van cổng tín hiệu ShinYi DN100 – Model RRSX là thiết bị van công nghiệp thông minh, đáng tin cậy, mang lại hiệu quả cao trong kiểm soát dòng chảy và giám sát từ xa. Sản phẩm không chỉ đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt mà còn dễ dàng tích hợp vào nhiều hệ thống công trình, đặc biệt trong lĩnh vực PCCC và cấp nước công nghiệp.
