Van cổng tín hiệu ShinYi DN50

Van cổng tín hiệu ShinYi DN50 là gì?

Van cổng tín hiệu (Signal Gate Valve) là loại van công nghiệp có cơ chế đóng/mở bằng cách nâng hạ cánh van (cổng van) theo phương vuông góc với dòng chảy. Điểm nổi bật của loại van này là được tích hợp bộ tín hiệu điện, giúp truyền thông tin trạng thái (đang mở hoặc đang đóng) về hệ thống giám sát trung tâm.

Van cổng tín hiệu ShinYi DN50 là sản phẩm thuộc thương hiệu ShinYi – Đài Loan, có kích thước danh định DN50 (50mm tương đương 2 inch), phù hợp cho các hệ thống có đường ống vừa và nhỏ.

Chức năng của van cổng tín hiệu ShinYi DN50

Van cổng tín hiệu DN50 thực hiện các chức năng chính như sau:

• Đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống đường ống.
• Gửi tín hiệu trạng thái đóng/mở về tủ điều khiển trung tâm.
• Tăng độ an toàn trong hệ thống, đặc biệt là hệ thống phòng cháy chữa cháy (PCCC).
• Hỗ trợ kiểm soát và vận hành hệ thống từ xa một cách hiệu quả.

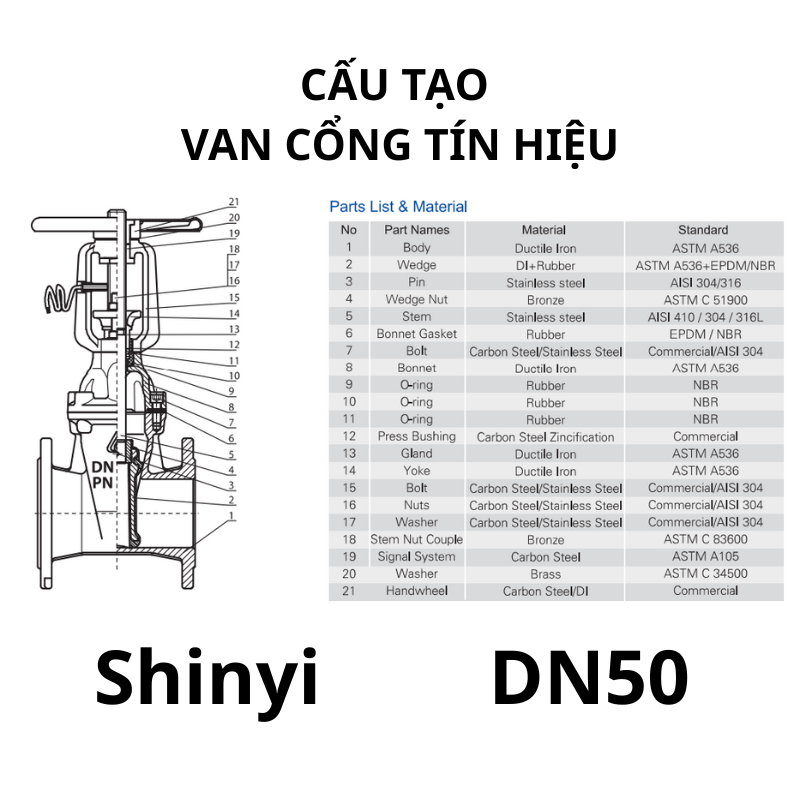

Cấu tạo của van cổng tín hiệu ShinYi DN50

Van được cấu thành từ các bộ phận chính:

• Thân van (Body): Được đúc từ gang cầu FCD, sơn epoxy toàn bộ nhằm chống ăn mòn và tăng độ bền.
• Cánh van (Disc/Gate): Thiết kế dạng trượt, bọc cao su EPDM giúp đóng kín tuyệt đối, chống rò rỉ.
• Ty van (Stem): Kết nối tay quay với đĩa van, có thể là dạng ty nổi hoặc ty chìm tùy theo ứng dụng.
• Bộ phận tín hiệu (Signal Switch): Cảm biến hoặc công tắc hành trình dùng để truyền trạng thái đóng/mở đến trung tâm điều khiển.
• Tay quay (Handwheel): Thiết kế chắc chắn, vận hành nhẹ nhàng bằng tay.

Nguyên lý làm việc

Van cổng tín hiệu ShinYi DN50 hoạt động theo cơ chế cơ học kết hợp với điều khiển điện:

• Khi người vận hành xoay tay quay, ty van sẽ nâng hoặc hạ cánh van theo chiều dọc.
• Khi cánh van hạ xuống, nó chắn ngang dòng chảy và chặn hoàn toàn lưu chất.
• Khi cánh van được nâng lên, lưu chất sẽ được phép lưu thông hoàn toàn.
• Trong quá trình này, bộ phận tín hiệu sẽ gửi trạng thái hiện tại của van (đóng hay mở) về hệ thống giám sát để đảm bảo an toàn và chính xác trong quá trình vận hành.

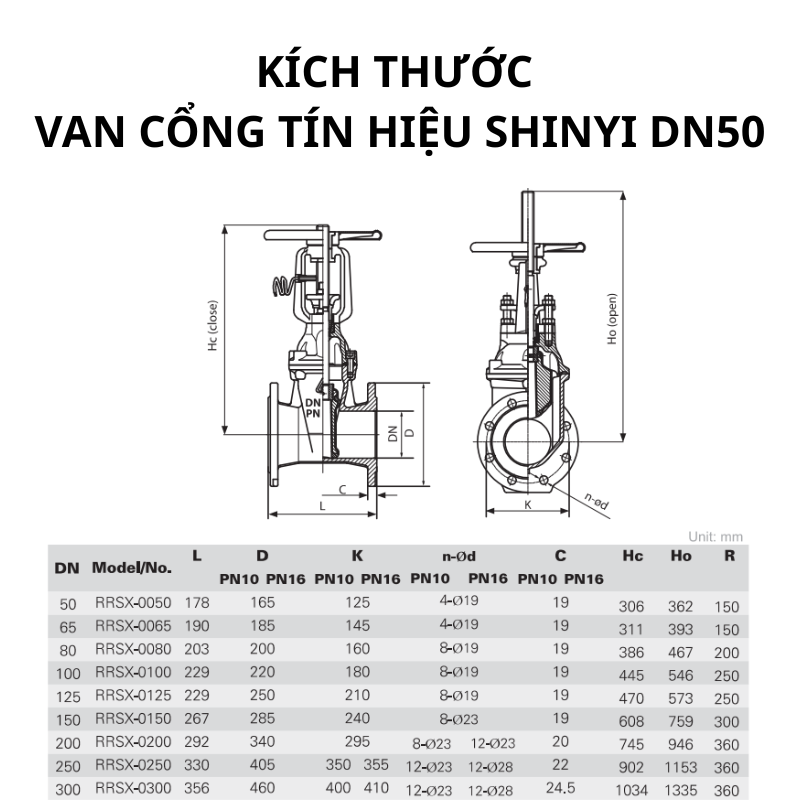

Thông số kỹ thuật van cổng tín hiệu ShinYi DN50 – Model RRSX

Ưu điểm khi sử dụng van cổng tín hiệu ShinYi DN50

• Tín hiệu điều khiển rõ ràng: Dễ dàng tích hợp với hệ thống điều khiển trung tâm, nâng cao hiệu quả giám sát.
• Vận hành nhẹ và bền: Cấu trúc cơ học tối ưu, sử dụng vật liệu cao cấp, giúp tăng tuổi thọ sản phẩm.
• Độ kín tuyệt đối: Cánh van bọc EPDM đàn hồi, đảm bảo chống rò rỉ hiệu quả.
• Chống ăn mòn cao: Sơn phủ epoxy trong và ngoài giúp tăng khả năng chống oxy hóa trong môi trường nước hoặc ngoài trời.
• Dễ bảo trì và lắp đặt: Thiết kế thân thiện với kỹ thuật viên, dễ thay thế linh kiện hoặc bảo trì định kỳ.
• Phù hợp với nhiều tiêu chuẩn kết nối: Hỗ trợ đa dạng hệ thống đường ống theo tiêu chuẩn quốc tế.

Ứng dụng của van cổng tín hiệu ShinYi DN50

Với các ưu điểm vượt trội, van cổng tín hiệu ShinYi DN50 được sử dụng rộng rãi trong:

• Hệ thống phòng cháy chữa cháy (PCCC): Giám sát trạng thái van để đảm bảo luôn sẵn sàng hoạt động khi có sự cố.
• Cấp thoát nước đô thị: Điều tiết lưu lượng nước trong hệ thống cấp nước sinh hoạt hoặc thoát nước mưa.
• Nhà máy sản xuất, khu công nghiệp: Kiểm soát dòng chảy trong các dây chuyền xử lý chất lỏng hoặc hóa chất nhẹ.
• Trạm bơm, hồ chứa, nhà máy lọc nước: Hỗ trợ điều khiển dòng chảy chính xác, đảm bảo hiệu quả vận hành.
• Công trình hạ tầng kỹ thuật: Đảm bảo an toàn và độ tin cậy cho các hệ thống đường ống quy mô lớn.

Kết luận

Van cổng tín hiệu ShinYi DN50 (Model RRSX) là giải pháp lý tưởng cho các hệ thống yêu cầu độ chính xác, an toàn và khả năng điều khiển từ xa. Sản phẩm đáp ứng đầy đủ các tiêu chuẩn kỹ thuật quốc tế, phù hợp với nhiều loại hình công trình và ngành nghề khác nhau. Nếu bạn đang tìm kiếm một loại van vừa bền bỉ, vừa thông minh và dễ vận hành, thì đây là lựa chọn tối ưu.
