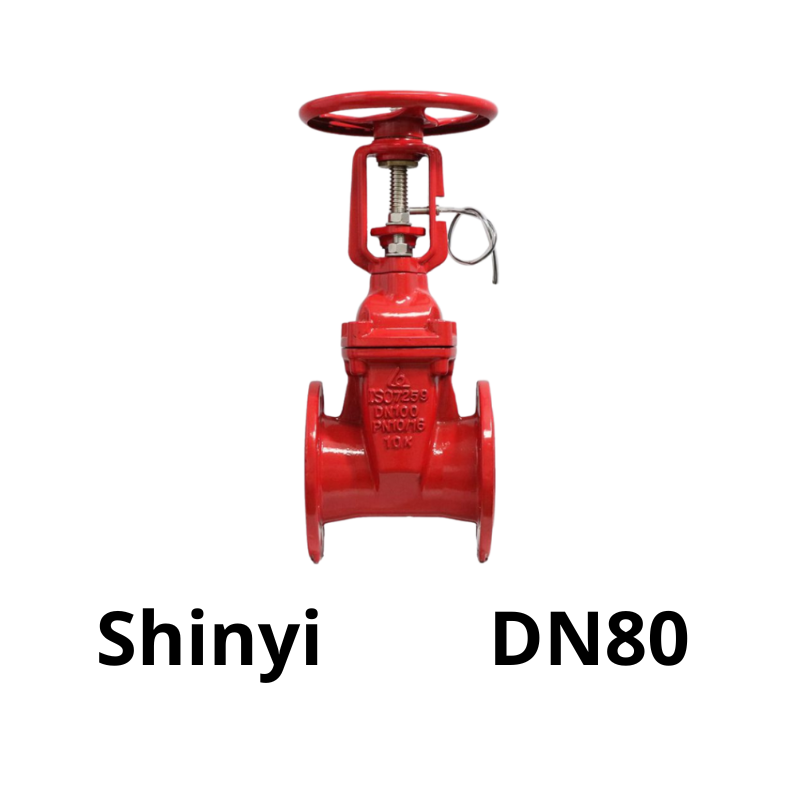

Van cổng tín hiệu ShinYi DN80

Van cổng tín hiệu ShinYi DN80 là gì?

Van cổng tín hiệu (Signal Gate Valve) là loại van dùng để đóng/mở dòng lưu chất trong đường ống bằng cách nâng hoặc hạ cánh van (đĩa van) vuông góc với dòng chảy. Đặc điểm nổi bật của van là được tích hợp bộ công tắc tín hiệu điện giúp truyền thông tin trạng thái van (đang mở hoặc đóng) về trung tâm điều khiển hoặc hệ thống giám sát.

Van cổng tín hiệu ShinYi DN80 có kích thước danh định DN80 (tương đương 80mm hoặc 3 inch), phù hợp với các hệ thống đường ống trung bình và lớn trong công nghiệp và dân dụng.

Chức năng của van cổng tín hiệu ShinYi DN80

Van cổng tín hiệu DN80 thực hiện các chức năng chính như:

• Điều tiết dòng chảy: Mở hoặc đóng hoàn toàn lưu lượng chất lỏng trong đường ống.
• Truyền tín hiệu trạng thái: Cảnh báo van đang mở hay đóng, hỗ trợ giám sát hệ thống từ xa.
• Tăng cường an toàn hệ thống: Giúp người vận hành nhận biết kịp thời các tình huống bất thường.
• Tối ưu hiệu suất vận hành: Giảm thiểu sai sót do thao tác thủ công.

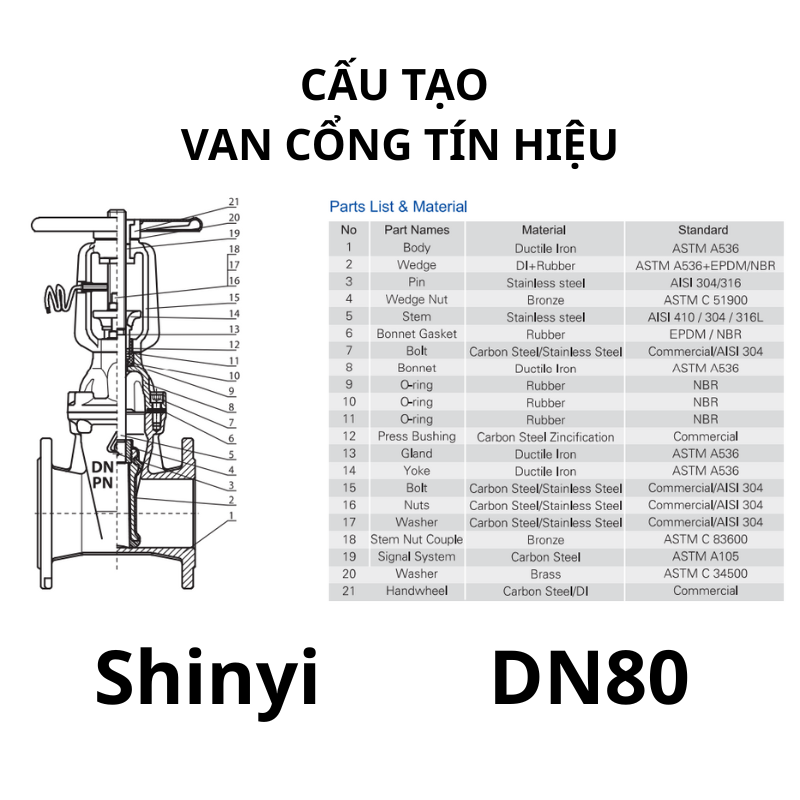

Cấu tạo của van cổng tín hiệu ShinYi DN80

Van được cấu thành từ các bộ phận chính:

• Thân van (Body): Làm từ gang cầu FCD bền bỉ, được sơn phủ epoxy chống ăn mòn.
• Đĩa van (Disc/Gate): Là bộ phận đóng/mở dòng chảy, được bọc cao su EPDM để đảm bảo độ kín tuyệt đối.
• Ty van (Stem): Truyền lực từ tay quay tới đĩa van, có thể là ty nổi hoặc ty chìm tùy cấu hình.
• Tay quay (Handwheel): Vận hành bằng tay, giúp điều chỉnh trạng thái đóng/mở.
• Bộ tín hiệu (Signal Switch): Công tắc hành trình hoặc cảm biến từ, truyền trạng thái hoạt động về trung tâm điều khiển.
• Nắp van (Bonnet): Che chắn phần trên của van, thuận tiện trong việc bảo trì, bảo dưỡng.

Nguyên lý làm việc

Van cổng tín hiệu ShinYi DN80 hoạt động theo nguyên lý cơ học đơn giản kết hợp với điều khiển tín hiệu:

• Khi xoay tay quay, ty van di chuyển lên hoặc xuống, kéo theo đĩa van.
• Đĩa van hạ xuống sẽ chắn ngang dòng chảy, đóng van hoàn toàn.
• Đĩa van được nâng lên, dòng chảy lưu thông tự do, van mở hoàn toàn.
• Trong suốt quá trình này, bộ công tắc tín hiệu phát hiện trạng thái hiện tại của van và gửi tín hiệu điện về hệ thống điều khiển.

Cơ chế này giúp kiểm soát chính xác, đồng thời đảm bảo sự an toàn cho người vận hành và toàn bộ hệ thống.

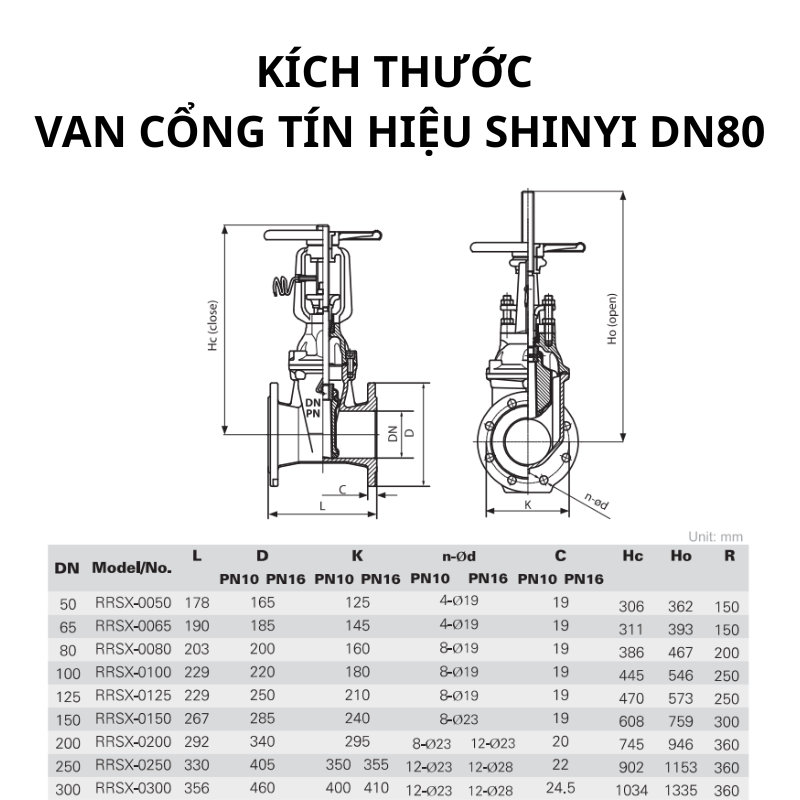

Thông số kỹ thuật van cổng tín hiệu ShinYi DN80 – Model RRSX

Ưu điểm khi sử dụng van cổng tín hiệu ShinYi DN80

• Tích hợp tín hiệu thông minh: Cho phép kiểm soát trạng thái van từ xa, giúp vận hành an toàn và hiệu quả.
• Độ kín cao, chống rò rỉ: Nhờ đĩa van bọc EPDM chất lượng cao, đáp ứng yêu cầu trong các môi trường áp lực.
• Chất liệu bền bỉ: Gang cầu FCD cho khả năng chịu áp lực và chống ăn mòn vượt trội.
• Dễ lắp đặt và bảo trì: Thiết kế đơn giản, thuận tiện khi thay thế hoặc sửa chữa.
• Phù hợp tiêu chuẩn quốc tế: Kết nối mặt bích đa dạng, dễ tích hợp với hệ thống hiện có.
• Vận hành nhẹ nhàng: Cấu trúc cơ học tối ưu giúp vận hành dễ dàng ngay cả khi không có hệ thống điều khiển tự động.

Ứng dụng của van cổng tín hiệu ShinYi DN80

Với thiết kế thông minh và độ bền cao, van cổng tín hiệu DN80 được ứng dụng rộng rãi trong nhiều hệ thống:

• Hệ thống PCCC (phòng cháy chữa cháy): Đảm bảo kiểm soát lưu lượng nước chữa cháy, đồng thời giám sát trạng thái van.
• Hệ thống cấp thoát nước đô thị và khu công nghiệp: Điều tiết dòng chảy chính xác, giảm thất thoát.
• Trạm bơm, nhà máy xử lý nước, hồ chứa: Giúp kiểm soát và điều phối lưu lượng tại các điểm giao cắt quan trọng.
• Ngành công nghiệp thực phẩm, hóa chất nhẹ: Dễ dàng tích hợp vào các dây chuyền sản xuất và hệ thống đường ống.
• Tòa nhà cao tầng, trung tâm thương mại: Kiểm soát dòng chảy tại các khu vực kỹ thuật, đặc biệt trong hệ thống chữa cháy tự động.

Kết luận

Van cổng tín hiệu ShinYi DN80 – Model RRSX là lựa chọn tối ưu cho các hệ thống yêu cầu kiểm soát dòng chảy chính xác và giám sát trạng thái van từ xa. Sản phẩm không chỉ mang đến hiệu suất hoạt động ổn định, mà còn đảm bảo an toàn vận hành nhờ khả năng phát hiện và truyền tín hiệu thông minh. Đây là giải pháp lý tưởng cho các công trình kỹ thuật hiện đại và hệ thống công nghiệp chuyên nghiệp.
