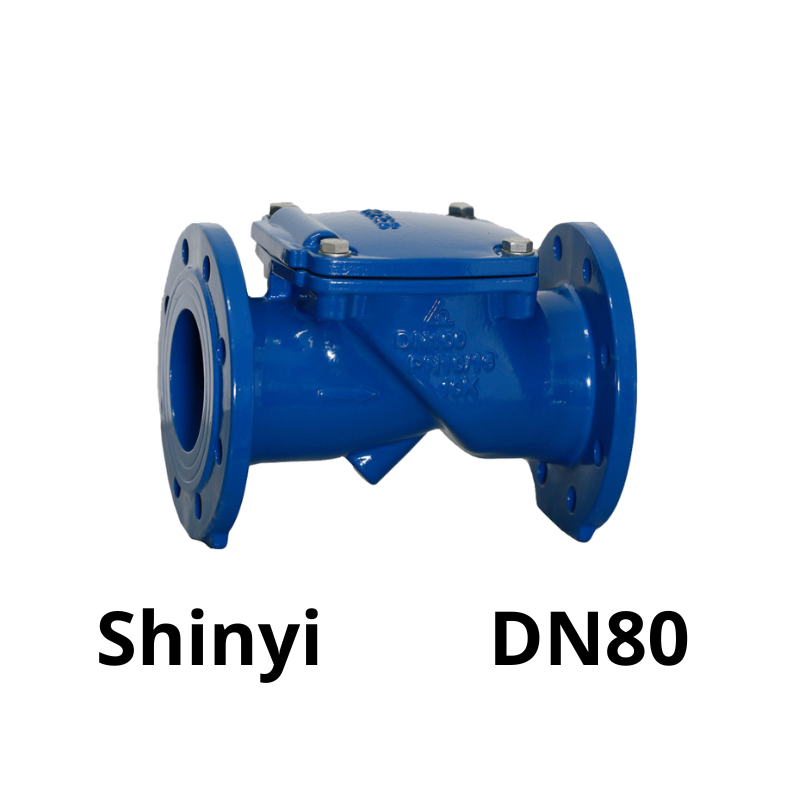

Van 1 chiều lá lật Shinyi DN80
1.156 ₫
| Mã Hàng Product Code |
RDCV |
| Kích Thước Size Range |
DN80 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS EN 1074-3 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 5K, 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái Niệm Về Van 1 Chiều Lá Lật Shinyi DN80
Van 1 chiều lá lật Shinyi DN80 là loại van chỉ cho phép dòng lưu chất (nước, khí, chất lỏng…) đi qua theo một chiều nhất định. Khi dòng chảy có xu hướng ngược lại, van sẽ tự động đóng lại nhờ cơ chế lá lật, ngăn không cho dòng chảy quay về phía trước.
Với kích thước danh nghĩa DN80 (phi 89mm), van phù hợp với hệ thống đường ống cỡ nhỏ đến trung bình, thường thấy trong hệ thống bơm, cấp nước, xử lý nước thải và hệ thống PCCC.
Cấu Tạo Của Van 1 Chiều Lá Lật Shinyi DN80
Van có cấu tạo cơ bản gồm các thành phần sau:
- Thân van (Body): Được đúc từ gang cầu FCD450 hoặc inox, bề mặt phủ sơn epoxy chống gỉ, tăng tuổi thọ sản phẩm.
- Lá van (Disc): Thiết kế dạng lật bản lề, có thể xoay quanh trục, đóng mở tùy theo áp lực dòng chảy.
- Trục van (Pin): Là bản lề cho lá van, thường làm bằng thép không gỉ hoặc thép mạ.
- Gioăng làm kín (Seal): Được làm từ cao su EPDM hoặc NBR, đảm bảo độ kín khít cao, không rò rỉ.
- Mặt bích (Flange): Kết nối theo tiêu chuẩn JIS, DIN, ANSI – phù hợp với hầu hết hệ thống ống hiện nay.
Nguyên Lý Hoạt Động Của Van 1 Chiều Lá Lật DN80
Van hoạt động dựa trên cơ chế áp lực dòng chảy và trọng lực:
- Khi có dòng lưu chất đi qua đúng chiều, áp lực sẽ đẩy lá van mở ra cho phép lưu thông.
- Khi dòng chảy ngưng hoặc đảo chiều, lá van sẽ tự động đóng lại dưới tác động của trọng lực và áp lực ngược, ngăn dòng chảy quay ngược về phía trước.
Cơ chế này giúp bảo vệ hiệu quả máy bơm, đồng hồ áp, đường ống và các thiết bị trong hệ thống khỏi sự cố hư hỏng do dòng chảy ngược hoặc búa nước (water hammer).
Thông Số Kỹ Thuật Của Van 1 Chiều Lá Lật Shinyi DN80
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | Shinyi – Việt Nam |
| Kích thước danh nghĩa | DN80 (phi 89mm) |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0°C đến 80°C |
| Vật liệu thân van | Gang cầu FCD450 hoặc inox |
| Vật liệu lá van | Gang cầu bọc cao su hoặc inox |
| Vật liệu trục van | Thép không gỉ hoặc thép mạ kẽm |
| Gioăng làm kín | EPDM / NBR |
| Kiểu kết nối | Mặt bích JIS / DIN / ANSI |
| Môi trường sử dụng | Nước sạch, nước thải, khí, PCCC, HVAC |
Đặc Điểm Nổi Bật Của Van 1 Chiều Lá Lật Shinyi DN80
- Chống dòng chảy ngược hiệu quả: Bảo vệ thiết bị và hệ thống vận hành ổn định.
- Thiết kế đơn giản, dễ vận hành: Không cần nguồn điện hay điều khiển phức tạp.
- Cơ cấu lá lật bền bỉ: Giúp van hoạt động mượt mà, hạn chế hỏng hóc cơ khí.
- Chịu áp suất tốt, chống ăn mòn: Nhờ vật liệu chất lượng cao và lớp sơn phủ epoxy.
- Dễ lắp đặt, thay thế: Phù hợp với các tiêu chuẩn mặt bích thông dụng.
Ứng Dụng Thực Tế Của Van 1 Chiều Lá Lật DN80 Shinyi
Van 1 chiều DN80 dạng lá lật được ứng dụng rộng rãi trong:
- Hệ thống cấp nước sinh hoạt và công nghiệp
- Trạm bơm, máy bơm nước dân dụng và công nghiệp
- Hệ thống xử lý nước thải tại nhà máy, khu đô thị
- Hệ thống phòng cháy chữa cháy (PCCC)
- Hệ thống HVAC (điều hòa không khí, thông gió)
- Đường ống dẫn chất lỏng trong các nhà máy thực phẩm, dược phẩm, hóa chất nhẹ
Kết Luận
Van 1 chiều lá lật Shinyi DN80 là lựa chọn đáng tin cậy cho các hệ thống cần ngăn dòng chảy ngược hiệu quả. Với thiết kế chắc chắn, hoạt động tự động, độ bền cao và dễ dàng lắp đặt, sản phẩm mang lại hiệu quả vận hành cao, giảm chi phí bảo trì và nâng cao tuổi thọ cho toàn bộ hệ thống.
