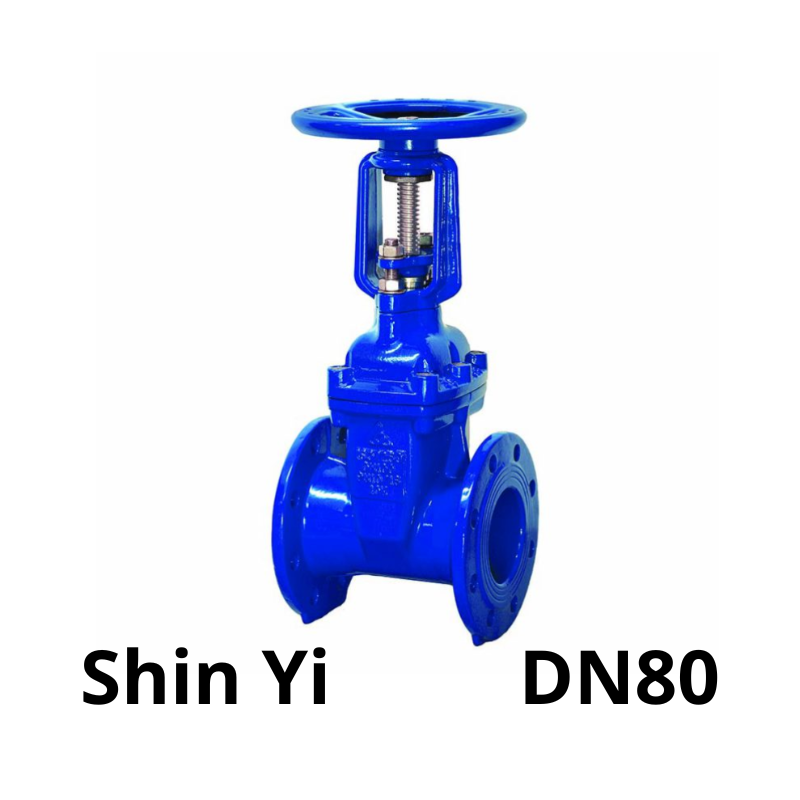

Van cổng ty nổi ShinYi DN80
1.066 ₫
| Mã Hàng Product Code |
RRHX – RVHX – RVCX – RVGX |
| Kích Thước Size Range |
DN80 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5163-1, BS EN1074-1 – AWWA C509 – ISO 7259 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/ DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Van cổng ty nổi ShinYi DN80 là gì?
Van cổng ty nổi ShinYi DN80 là dạng van cổng mặt bích có đường kính danh định 80 mm (tương đương 3 inch), được thiết kế với phần ty van (trục van) lộ ra bên ngoài. Khi quay tay van, ty sẽ di chuyển lên xuống cùng với đĩa van để điều tiết dòng chảy. Đây là loại van đóng mở hoàn toàn, không điều tiết dòng và thường được lắp tại những vị trí cần quan sát trạng thái đóng/mở.
Cấu tạo van cổng ty nổi ShinYi DN80
- Thân van: Được đúc từ gang cầu FCD450, phủ sơn epoxy dày bên ngoài để chống ăn mòn.
- Đĩa van: Làm bằng gang cầu bọc cao su EPDM toàn phần, đảm bảo độ kín khi đóng.
- Ty van: Làm từ thép không gỉ inox 304, dạng nổi, thể hiện rõ trạng thái van.
- Tay quay: Dạng vô lăng, quay tay để điều khiển đóng/mở.
- Gioăng làm kín: EPDM/NBR giúp ngăn rò rỉ tại vị trí trục và mặt ghép nối.
- Kết nối: Mặt bích tiêu chuẩn JIS, BS hoặc ANSI.
Nguyên lý hoạt động
Van hoạt động theo nguyên tắc cơ học:
- Khi người dùng quay tay vô lăng theo chiều mở, ty van nâng đĩa van lên, cho phép lưu chất đi qua toàn bộ tiết diện ống.
- Khi quay ngược lại, ty hạ xuống, đưa đĩa van chặn dòng chảy tại điểm giữa thân van.
- Nhờ thiết kế ty nổi, có thể quan sát trạng thái van đang mở hay đóng dựa vào chiều cao của trục van.
Thông số kỹ thuật van cổng ty nổi ShinYi DN80
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi – Việt Nam |
| Kích thước danh định | DN80 (3 inch) |
| Kiểu van | Van cổng ty nổi |
| Kiểu vận hành | Tay quay (vô lăng) |
| Kết nối | Mặt bích |
| Vật liệu thân | Gang cầu FCD450 |
| Vật liệu đĩa van | Gang cầu bọc EPDM toàn phần |
| Vật liệu ty van | Inox 304 không gỉ |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 ~ 80°C |
| Môi chất phù hợp | Nước sạch, nước thải, nước PCCC, dầu nhẹ |
Đặc điểm nổi bật
- Ty van nổi – dễ nhận biết: Người vận hành có thể theo dõi trạng thái van từ xa.
- Chất lượng vật liệu cao: Gang cầu chịu áp lực tốt, ty inox không gỉ, đĩa bọc EPDM kín tuyệt đối.
- Bền bỉ với thời gian: Sơn epoxy chống ăn mòn hóa chất và môi trường.
- Vận hành nhẹ nhàng: Tay quay quay nhẹ, không cần dùng nhiều lực.
- Tương thích tiêu chuẩn: Dễ lắp đặt trong mọi hệ thống cấp nước, PCCC hoặc công nghiệp.
Ứng dụng thực tế
Van cổng ty nổi ShinYi DN80 thường được sử dụng trong:
- Hệ thống cấp nước sạch dân dụng và công nghiệp
- Mạng lưới phòng cháy chữa cháy (PCCC) trong tòa nhà, nhà máy
- Trạm xử lý nước thải, hệ thống cấp thoát nước đô thị
- Đường ống dẫn chất lỏng tại khu công nghiệp, nhà máy sản xuất
- Các công trình cấp nước nông nghiệp
Tổng kết
Van cổng ty nổi ShinYi DN80 là thiết bị quan trọng trong việc đóng mở dòng chảy hiệu quả, dễ vận hành và bảo trì. Với cấu tạo chắc chắn, vật liệu chất lượng cao, sản phẩm đáp ứng tốt các yêu cầu kỹ thuật trong ngành nước, PCCC và công nghiệp. Đây là lựa chọn phù hợp cho các công trình cần độ tin cậy cao và quan sát trạng thái van dễ dàng.
