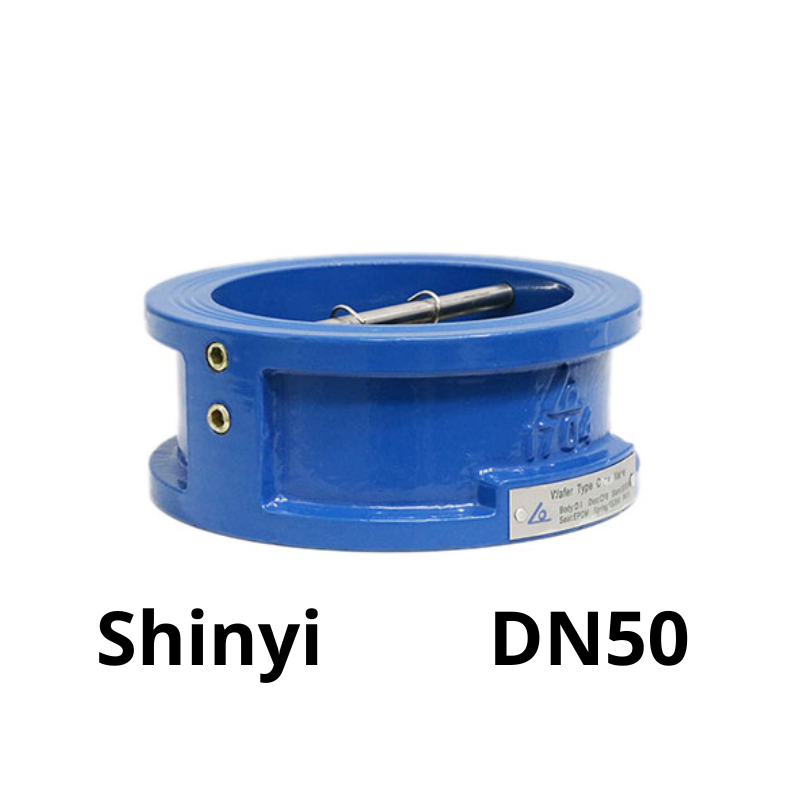

Van 1 chiều bướm Shinyi DN50
1.175 ₫
| Mã Hàng Product Code |
WBCX |
| Kích Thước Size Range |
DN50 |
| Tiêu Chuẩn Thiết Kế Design Standard |
API 594 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 5K, 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái Niệm Về Van 1 Chiều Bướm Shinyi DN50
Van 1 chiều bướm Shinyi DN50 (wafer type check valve DN50) là thiết bị cho phép dòng lưu chất chỉ đi theo một chiều nhất định. Khi dòng chảy có xu hướng đảo chiều, van sẽ tự động đóng lại, ngăn không cho chất lỏng quay ngược lại gây ảnh hưởng tới hiệu suất và tuổi thọ của hệ thống.
Với kích thước danh nghĩa DN50 (phi 60mm), van thích hợp cho hệ thống cấp nước sinh hoạt, hệ thống PCCC, xử lý nước và các ứng dụng công nghiệp nhẹ.
Cấu Tạo Của Van 1 Chiều Bướm Shinyi DN50
Van được thiết kế dạng wafer mỏng gọn, gồm các bộ phận chính:
- Thân van: Làm từ gang cầu FCD hoặc thép không gỉ, được phủ lớp epoxy để chống ăn mòn, đảm bảo độ bền cao.
- Đĩa van (bướm): Gồm 2 cánh dạng cánh bướm được liên kết bằng bản lề, có thể làm từ inox hoặc hợp kim chống gỉ.
- Lò xo đàn hồi: Giúp van đóng lại nhanh chóng khi dòng chảy ngừng hoặc đảo chiều.
- Gioăng làm kín: EPDM hoặc NBR, đảm bảo độ kín tuyệt đối và chống rò rỉ trong điều kiện làm việc liên tục.
- Kết nối: Dạng wafer (lắp kẹp giữa hai mặt bích), phù hợp với nhiều tiêu chuẩn như JIS, DIN, ANSI.
Nguyên Lý Hoạt Động Của Van 1 Chiều Bướm DN50
Van hoạt động hoàn toàn tự động dựa trên áp lực dòng chảy:
- Khi dòng lưu chất đi theo đúng chiều, áp suất sẽ đẩy hai cánh bướm mở ra, cho phép dòng chảy đi qua.
- Khi dòng chảy ngừng hoặc có xu hướng đảo ngược, lực đàn hồi từ lò xo sẽ khiến hai cánh bướm đóng lại tức thì, ngăn chất lỏng hoặc khí quay ngược về phía trước van.
Thiết kế này giúp giảm thiểu hiện tượng búa nước, bảo vệ bơm và thiết bị, và duy trì độ ổn định của hệ thống.
Thông Số Kỹ Thuật Van 1 Chiều Bướm Shinyi DN50
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | Shinyi – Việt Nam |
| Kích thước danh nghĩa | DN50 (phi 60mm) |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0°C – 80°C |
| Vật liệu thân van | Gang cầu FCD450 hoặc inox |
| Vật liệu đĩa van | Inox SUS304 / SUS316 hoặc gang bọc cao su |
| Lò xo | Inox chống gỉ |
| Gioăng làm kín | EPDM hoặc NBR |
| Kiểu kết nối | Wafer (kẹp giữa hai mặt bích) |
| Ứng dụng môi trường | Nước, nước thải, khí, hơi, hệ thống PCCC, HVAC |
Đặc Điểm Nổi Bật Của Van 1 Chiều Bướm Shinyi DN50
- Thiết kế nhỏ gọn, dễ lắp đặt: Dạng wafer phù hợp với không gian hẹp, dễ tích hợp vào hệ thống.
- Hoạt động tự động, không cần nguồn phụ: Giúp tiết kiệm chi phí và vận hành đơn giản.
- Chất liệu cao cấp, bền bỉ: Thân và đĩa van chịu áp lực tốt, chống mài mòn và ăn mòn hóa học.
- Đóng mở nhanh chóng, hiệu quả: Nhờ cơ chế lò xo và đĩa kép dạng bướm, giảm hiện tượng búa nước.
- Tính linh hoạt cao: Phù hợp cho nhiều môi trường từ dân dụng đến công nghiệp.
Ứng Dụng Thực Tế Của Van 1 Chiều Bướm DN50 Shinyi
Van 1 chiều bướm DN50 Shinyi được ứng dụng rộng rãi trong:
- Hệ thống cấp nước sinh hoạt, dân dụng
- Trạm bơm nhỏ, máy bơm dân dụng
- Hệ thống điều hòa, thông gió công nghiệp (HVAC)
- Hệ thống phòng cháy chữa cháy (PCCC)
- Dây chuyền xử lý nước thải, nước công nghiệp nhẹ
- Công nghiệp thực phẩm, dược phẩm, hóa chất nhẹ
