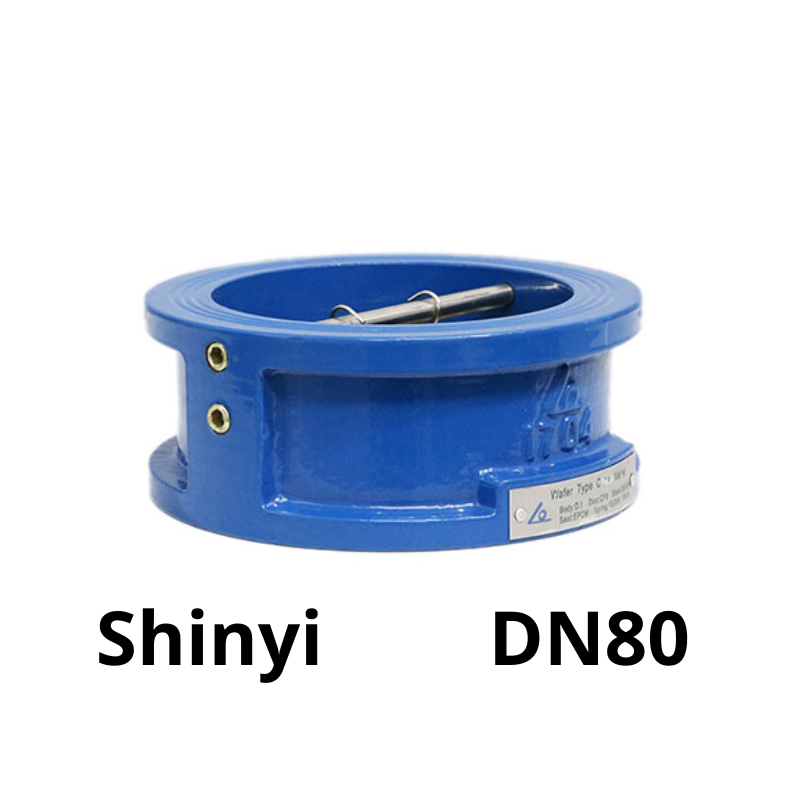

Van 1 chiều bướm Shinyi DN80
1.177 ₫
| Mã Hàng Product Code |
WBCX |
| Kích Thước Size Range |
DN80 |
| Tiêu Chuẩn Thiết Kế Design Standard |
API 594 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 5K, 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái Niệm Về Van 1 Chiều Bướm Shinyi DN80
Van 1 chiều bướm Shinyi DN80 (butterfly check valve DN80) là thiết bị cơ học tự động hoạt động theo nguyên lý dòng chảy một chiều. Khi dòng lưu chất đi theo chiều thiết kế, van sẽ mở ra cho phép lưu thông. Ngược lại, khi dòng chảy đảo chiều, van tự động đóng để ngăn chất lỏng quay về phía trước, từ đó bảo vệ máy bơm, đồng hồ và toàn bộ hệ thống.
Với kích thước danh nghĩa DN80 (phi 89mm), van thích hợp lắp đặt trong các hệ thống có lưu lượng trung bình như cấp nước, phòng cháy chữa cháy, HVAC và xử lý nước thải.
Cấu Tạo Của Van 1 Chiều Bướm DN80 Shinyi
Cấu tạo tiêu chuẩn của van 1 chiều bướm Shinyi DN80 bao gồm:
- Thân van: Đúc từ gang cầu FCD450 hoặc inox, phủ sơn epoxy chống ăn mòn.
- Đĩa van: Gồm hai cánh dạng cánh bướm, có thể làm từ inox SUS304/SUS316 hoặc gang bọc cao su, kết nối với bản lề trung tâm.
- Lò xo đàn hồi: Giúp hai cánh van đóng lại nhanh chóng khi dòng chảy dừng hoặc đảo chiều.
- Gioăng làm kín: Làm từ EPDM hoặc NBR, đảm bảo khả năng làm kín tuyệt đối, chống rò rỉ.
- Kết nối dạng wafer: Lắp kẹp giữa hai mặt bích tiêu chuẩn JIS, DIN hoặc ANSI, dễ lắp đặt và tháo lắp.
Nguyên Lý Hoạt Động Của Van 1 Chiều Bướm Shinyi DN80
Van hoạt động dựa trên sự chênh lệch áp suất của dòng chảy:
- Khi dòng chảy đi đúng chiều, áp lực chất lỏng sẽ đẩy hai cánh van mở ra cho lưu chất đi qua.
- Khi dòng chảy ngừng hoặc đảo chiều, lực đàn hồi từ lò xo và áp suất ngược sẽ khiến cánh van lập tức đóng lại, ngăn dòng chảy quay về phía trước.
Nguyên lý này giúp hệ thống tránh được hiện tượng búa nước và các sự cố kỹ thuật do áp lực đảo chiều gây ra.
Thông Số Kỹ Thuật Van 1 Chiều Bướm Shinyi DN80
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | Shinyi – Việt Nam |
| Kích thước danh nghĩa | DN80 (phi 89mm) |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0°C – 80°C |
| Vật liệu thân van | Gang cầu FCD450 hoặc inox |
| Vật liệu đĩa van | Inox SUS304/SUS316 hoặc gang bọc cao su |
| Lò xo | Inox không gỉ SUS304 |
| Gioăng làm kín | EPDM hoặc NBR |
| Kiểu kết nối | Wafer (kẹp giữa hai mặt bích) |
| Ứng dụng môi trường | Nước, nước thải, khí, hơi, HVAC, PCCC |
Đặc Điểm Nổi Bật Của Van 1 Chiều Bướm Shinyi DN80
- Thiết kế nhỏ gọn, lắp đặt nhanh chóng: Dạng wafer tiết kiệm không gian, dễ tích hợp vào hệ thống có sẵn.
- Tự động đóng mở không cần nguồn năng lượng: Giảm chi phí vận hành và bảo dưỡng.
- Độ bền cao, chống ăn mòn tốt: Thân và đĩa van chịu được môi trường nước thải, nước mặn và chất lỏng có tính ăn mòn nhẹ.
- Ngăn dòng chảy ngược hiệu quả: Đảm bảo an toàn cho máy bơm, đồng hồ đo và van điều khiển.
- Linh hoạt ứng dụng: Phù hợp nhiều tiêu chuẩn kết nối và môi trường làm việc.
Ứng Dụng Của Van 1 Chiều Bướm DN80 Shinyi
Van 1 chiều bướm DN80 Shinyi được sử dụng phổ biến trong:
- Hệ thống cấp nước sinh hoạt và công nghiệp
- Trạm bơm trung bình, máy bơm dân dụng
- Hệ thống phòng cháy chữa cháy (PCCC)
- Hệ thống HVAC – thông gió, điều hòa không khí
- Xử lý nước thải và nước công nghiệp nhẹ
- Dây chuyền sản xuất thực phẩm, dược phẩm, hóa chất
