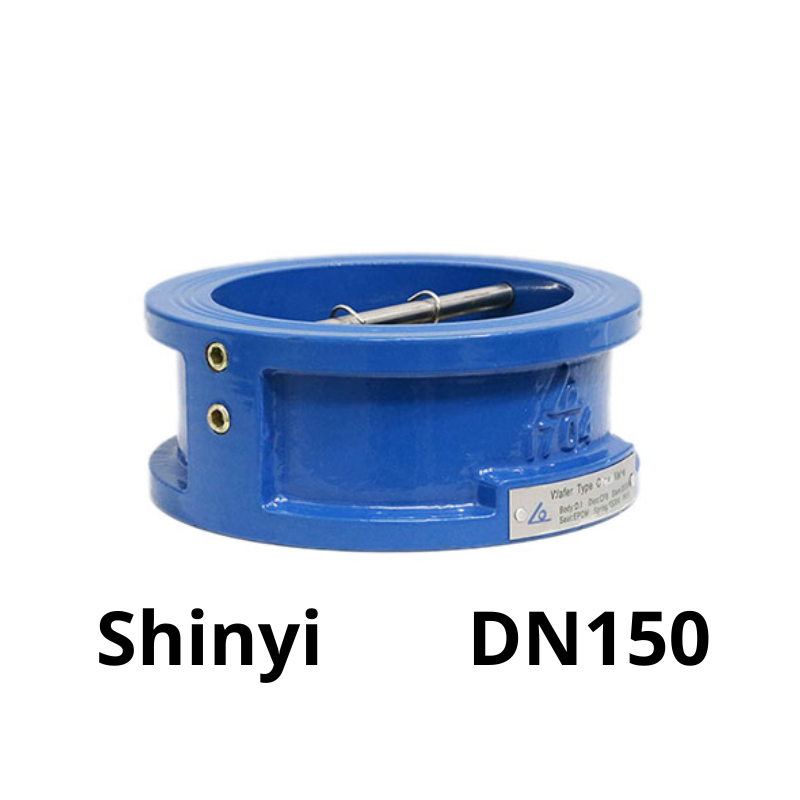

Van 1 chiều bướm Shinyi DN150
1.180 ₫
| Mã Hàng Product Code |
WBCX |
| Kích Thước Size Range |
DN150 |
| Tiêu Chuẩn Thiết Kế Design Standard |
API 594 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 5K, 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái Niệm Về Van 1 Chiều Bướm Shinyi DN150
Van 1 chiều bướm Shinyi DN150 (Butterfly check valve DN150) là thiết bị cơ học cho phép chất lỏng hoặc khí đi qua theo một chiều nhất định, và tự động ngăn chặn dòng chảy quay ngược lại khi áp suất đảo chiều. Sản phẩm thuộc thương hiệu Shinyi Việt Nam, nổi tiếng với chất lượng ổn định, giá thành hợp lý và độ tin cậy cao trong nhiều lĩnh vực công nghiệp.
Kích thước DN150 (phi 168 mm) phù hợp với các hệ thống có lưu lượng trung bình đến lớn, đóng vai trò quan trọng trong việc duy trì áp lực và bảo vệ thiết bị đầu nguồn.
Cấu Tạo Của Van 1 Chiều Bướm DN150 Shinyi
Van được thiết kế theo dạng wafer với các bộ phận chính gồm:
- Thân van: Làm từ gang cầu FCD450 hoặc inox, phủ lớp sơn epoxy chống gỉ sét, đảm bảo độ bền cao.
- Cánh van (lá bướm): Gồm hai cánh dạng bướm gắn bản lề trung tâm, chế tạo từ inox SUS304/SUS316 hoặc hợp kim bọc cao su.
- Lò xo đàn hồi: Giúp cánh van tự động đóng lại khi không còn áp lực dòng chảy thuận chiều.
- Gioăng làm kín: Làm từ cao su EPDM hoặc NBR, đảm bảo độ kín tuyệt đối, ngăn rò rỉ.
- Kết nối wafer: Dạng kẹp giữa hai mặt bích tiêu chuẩn JIS, DIN, ANSI – dễ lắp đặt, bảo trì.
Nguyên Lý Hoạt Động Của Van 1 Chiều Bướm Shinyi DN150
Nguyên lý hoạt động của van 1 chiều bướm Shinyi DN150 rất đơn giản và hiệu quả:
- Khi chất lỏng chảy đúng chiều, áp lực từ dòng chảy sẽ đẩy hai cánh van mở ra, cho phép lưu chất đi qua.
- Khi dòng chảy dừng hoặc có xu hướng chảy ngược, lò xo đàn hồi cùng áp lực ngược sẽ khiến cánh van tự động đóng lại, ngăn dòng chất quay về.
Thiết kế này giúp ngăn chặn sự cố dòng chảy ngược, bảo vệ an toàn cho máy bơm, đồng hồ đo và các thiết bị kỹ thuật khác.
Thông Số Kỹ Thuật Van 1 Chiều Bướm Shinyi DN150
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | Shinyi – Việt Nam |
| Kích thước danh nghĩa | DN150 (phi 168 mm) |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0°C – 80°C |
| Vật liệu thân van | Gang cầu FCD450 hoặc inox |
| Vật liệu đĩa van | Inox SUS304/SUS316 hoặc hợp kim phủ cao su |
| Lò xo | Thép không gỉ SUS304 |
| Gioăng làm kín | EPDM hoặc NBR |
| Kiểu kết nối | Wafer (kẹp giữa hai mặt bích) |
| Môi trường sử dụng | Nước sạch, nước thải, khí, hơi, PCCC, HVAC |
Đặc Điểm Nổi Bật Của Van 1 Chiều Bướm Shinyi DN150
- Thiết kế nhỏ gọn, dễ lắp đặt: Kiểu wafer giúp tiết kiệm không gian và rút ngắn thời gian thi công.
- Hoạt động hoàn toàn tự động: Không cần điện hoặc khí nén, tiết kiệm chi phí vận hành.
- Chống ăn mòn và chịu nhiệt tốt: Vật liệu chất lượng cao giúp tăng tuổi thọ, vận hành ổn định trong nhiều môi trường.
- Đóng mở nhanh chóng, ngăn búa nước: Hạn chế nguy cơ hư hỏng đường ống và thiết bị.
- Lắp đặt linh hoạt: Tương thích với nhiều tiêu chuẩn mặt bích quốc tế.
Ứng Dụng Của Van 1 Chiều Bướm DN150 Shinyi
Van 1 chiều bướm DN150 Shinyi được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng:
- Hệ thống cấp thoát nước đô thị và công nghiệp
- Trạm bơm công nghiệp, máy bơm cấp nước
- Hệ thống phòng cháy chữa cháy (PCCC)
- Hệ thống HVAC – điều hòa và thông gió
- Xử lý nước thải sinh hoạt và công nghiệp
- Ngành công nghiệp thực phẩm, dược phẩm, hóa chất nhẹ
