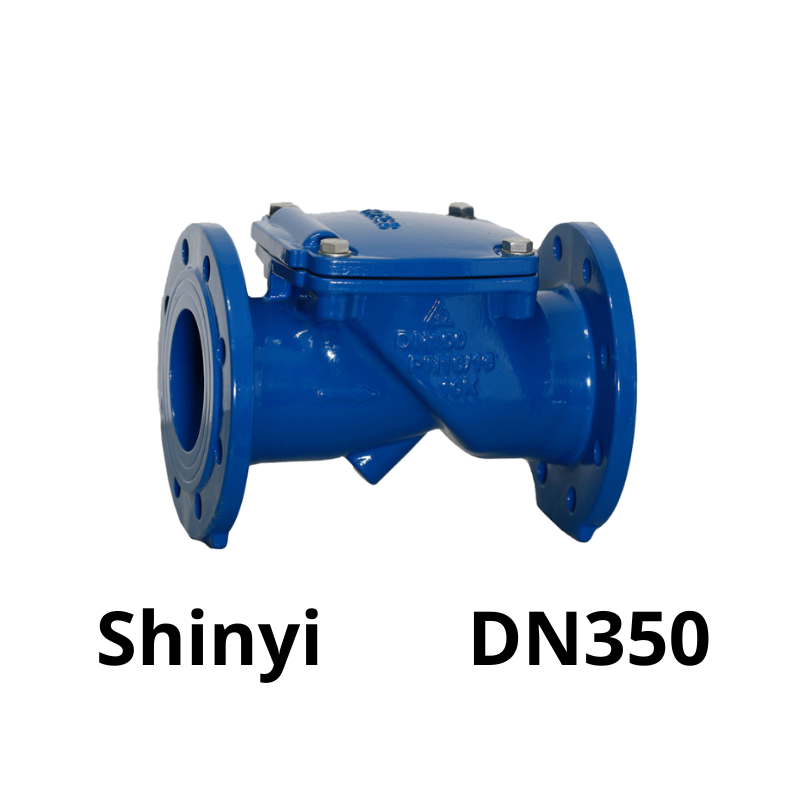

Van 1 chiều lá lật Shinyi DN350
1.170 ₫
| Mã Hàng Product Code |
RDCV |
| Kích Thước Size Range |
DN350 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS EN 1074-3 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 5K, 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái Niệm Về Van 1 Chiều Lá Lật Shinyi DN350
Van 1 chiều lá lật Shinyi DN350 (Swing Check Valve DN350) là thiết bị cơ học được lắp đặt trên đường ống để cho phép dòng lưu chất (nước, khí, dầu…) đi qua theo một chiều duy nhất. Khi dòng chảy có xu hướng đảo ngược, van sẽ tự động đóng lại, ngăn không cho dòng lưu chất quay lại hệ thống.
Kích thước danh nghĩa DN350 (phi 377mm) giúp van hoạt động hiệu quả trong các ứng dụng đòi hỏi lưu lượng lớn và áp lực ổn định.
Cấu Tạo Của Van 1 Chiều Lá Lật Shinyi DN350
Van có thiết kế chắc chắn với các bộ phận chính như sau:
- Thân van: Đúc bằng gang cầu FCD450 hoặc inox, phủ lớp sơn epoxy bên ngoài giúp tăng độ bền và khả năng chống ăn mòn.
- Lá van: Là dạng bản lật được gắn trên trục cố định, thường làm từ gang bọc cao su hoặc inox, có khả năng đóng mở linh hoạt theo dòng chảy.
- Trục bản lề: Làm bằng thép không gỉ (SUS304) hoặc thép mạ kẽm, giúp lá van hoạt động trơn tru, ít hao mòn.
- Gioăng làm kín: Làm từ cao su EPDM hoặc NBR, có độ đàn hồi và khả năng làm kín cao, không rò rỉ.
- Mặt bích kết nối: Theo tiêu chuẩn JIS, DIN hoặc ANSI, dễ lắp đặt và tương thích với nhiều hệ thống ống khác nhau.
Nguyên Lý Hoạt Động Của Van 1 Chiều Lá Lật DN350
Van vận hành hoàn toàn tự động theo nguyên lý cơ học:
- Khi dòng lưu chất đi theo đúng chiều, lực đẩy của dòng chảy sẽ làm mở lá van, cho phép lưu thông dễ dàng.
- Khi dòng chảy dừng hoặc có xu hướng đảo chiều, lá van sẽ tự động đóng lại nhờ trọng lực và áp suất ngược, ngăn dòng chảy quay về đầu nguồn.
Cơ chế hoạt động này giúp ngăn hiện tượng búa nước, bảo vệ máy bơm và thiết bị đo lường khỏi hư hại do áp lực ngược.
Thông Số Kỹ Thuật Van 1 Chiều Lá Lật Shinyi DN350
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | Shinyi – Việt Nam |
| Kích thước danh nghĩa | DN350 (phi 377mm) |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0°C – 80°C |
| Vật liệu thân van | Gang cầu FCD450 hoặc inox |
| Vật liệu lá van | Gang bọc cao su hoặc inox |
| Trục bản lề | SUS304 hoặc thép mạ kẽm |
| Gioăng làm kín | EPDM hoặc NBR |
| Kiểu kết nối | Mặt bích JIS / DIN / ANSI |
| Ứng dụng môi trường | Nước sạch, nước thải, khí, PCCC, HVAC |
Đặc Điểm Nổi Bật Của Van 1 Chiều Lá Lật Shinyi DN350
- Hiệu quả chống dòng chảy ngược cao: Giúp bảo vệ hệ thống đường ống, tránh mất áp và hư hỏng thiết bị.
- Hoạt động tự động, không cần năng lượng phụ trợ: Giảm chi phí vận hành và bảo trì.
- Vật liệu bền bỉ, chống ăn mòn: Thích hợp cho cả môi trường nước sạch và nước thải.
- Lá van đóng mở nhẹ nhàng: Không gây rung chấn, vận hành ổn định, độ bền cao.
- Thiết kế thân thiện với kỹ thuật viên: Dễ dàng tháo lắp, bảo trì nhanh chóng.
Ứng Dụng Của Van 1 Chiều Lá Lật DN350 Shinyi
Van 1 chiều lá lật DN350 Shinyi là thiết bị lý tưởng trong nhiều ngành công nghiệp và công trình hạ tầng:
- Hệ thống cấp nước sinh hoạt, công nghiệp
- Trạm bơm nước sạch, nhà máy xử lý nước thải
- Hệ thống phòng cháy chữa cháy (PCCC) quy mô lớn
- Hệ thống HVAC – điều hòa không khí và thông gió
- Nhà máy chế biến thực phẩm, dược phẩm, hóa chất nhẹ
- Các công trình cấp thoát nước quy mô đô thị và công nghiệp
