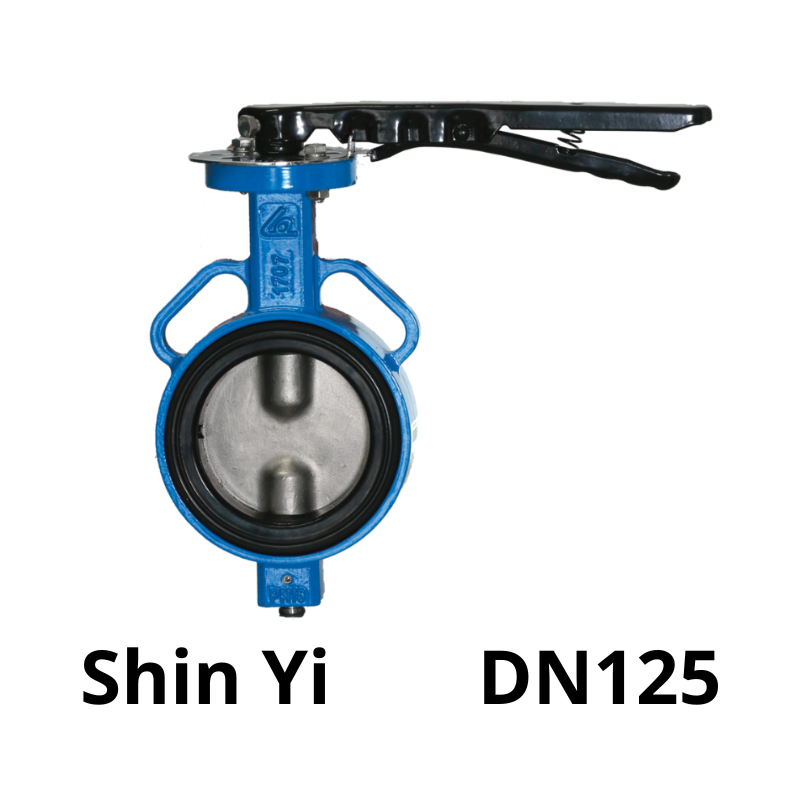

Van bướm tay gạt ShinYi DN125
1.110 ₫
| Mã Hàng Product Code |
WBLS |
| Kích Thước Size Range |
DN125 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5155/API 609 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504 – DIN 2632 – JIS B2220 – ASME B16.42 |
| Áp Suất Làm Việc
Pressure Rating |
PN10 – PN16 – PN25 – 10K – 16K -150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái niệm van bướm tay gạt ShinYi DN125
Van bướm tay gạt là thiết bị dùng để đóng/mở hoặc điều tiết dòng chảy thông qua chuyển động xoay của cánh van dạng đĩa bên trong thân van. Tay gạt cơ học kết hợp với chốt định vị cho phép người vận hành điều chỉnh góc mở theo từng nấc, đáp ứng yêu cầu điều tiết hoặc ngắt dòng một cách linh hoạt.
Với kích thước DN125, van thích hợp sử dụng cho các hệ thống đường ống cỡ trung, có lưu lượng vừa, áp suất thấp đến trung bình.
Cấu tạo của van bướm tay gạt ShinYi DN125
Van bao gồm các bộ phận chính:
- Thân van: Làm bằng gang cầu FCD450 hoặc gang xám, sơn epoxy chống ăn mòn, thiết kế wafer.
- Cánh van: Làm từ inox 304 hoặc gang mạ, thiết kế tròn, đồng tâm với thân van.
- Trục van: Inox 304 hoặc 316, dẫn động cánh van xoay khi tay gạt vận hành.
- Gioăng làm kín: Cao su EPDM hoặc NBR đàn hồi cao, giúp van đóng kín không rò rỉ.
- Tay gạt: Được cố định bằng chốt khóa theo nhiều vị trí góc mở (thường từ 0°–90°).
Nguyên lý hoạt động
- Người vận hành sử dụng tay gạt để xoay trục van.
- Trục xoay làm cánh van quay quanh trục, từ đó thay đổi trạng thái van:
- Khi mở hoàn toàn: Cánh van song song dòng chảy → lưu chất đi qua dễ dàng.
- Khi đóng hoàn toàn: Cánh van vuông góc dòng chảy → chặn dòng chảy.
- Khi mở góc một phần: Cánh van tạo thành khe → điều tiết lưu lượng.
Thông số kỹ thuật van bướm tay gạt ShinYi DN125
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi (Việt Nam) |
| Kích thước danh định | DN125 (5 inch) |
| Loại van | Van bướm tay gạt |
| Kiểu kết nối | Wafer (lắp kẹp giữa hai mặt bích) |
| Vật liệu thân | Gang cầu FCD450 / gang xám |
| Vật liệu cánh van | Inox 304 / gang mạ / hợp kim |
| Trục van | Inox 304 hoặc 316 |
| Gioăng làm kín | EPDM / NBR |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Môi chất sử dụng | Nước, khí nén, dầu nhẹ, hóa chất loãng |
| Sơn phủ | Epoxy ≥ 250µm phủ toàn bộ trong và ngoài |
| Điều khiển | Tay gạt cơ học có chốt định vị |
Đặc điểm nổi bật
- Đóng/mở nhanh, không cần dùng lực lớn, thích hợp cho các vị trí thao tác thường xuyên.
- Vận hành linh hoạt, có thể điều tiết lưu lượng theo nhiều góc mở khác nhau.
- Gioăng kín hoàn hảo, đảm bảo chống rò rỉ trong thời gian dài.
- Vật liệu chống ăn mòn, phù hợp với nhiều loại lưu chất và điều kiện môi trường.
- Thiết kế nhỏ gọn, dễ lắp đặt, bảo trì và thay thế.
Ứng dụng của van bướm tay gạt ShinYi DN125
Van được ứng dụng trong nhiều hệ thống, bao gồm:
- Hệ thống cấp thoát nước đô thị và công nghiệp
- Hệ thống khí nén, hơi nước áp suất thấp
- Dẫn nước xử lý trong nhà máy sản xuất
- PCCC – các vị trí nhánh nhỏ cần thao tác nhanh
- Hệ thống tuần hoàn nước, thủy lợi, tưới tiêu
- Ngành thực phẩm, hóa chất nhẹ, dệt nhuộm, giấy
Kết luận
Van bướm tay gạt ShinYi DN125 là lựa chọn phù hợp cho các hệ thống cần thiết bị đóng mở nhanh, điều tiết chính xác và có chi phí đầu tư hợp lý. Với chất lượng từ thương hiệu ShinYi, van đáp ứng các tiêu chuẩn kỹ thuật, độ kín cao, bền bỉ và dễ sử dụng trong đa dạng môi trường làm việc.
Bạn đang cần tìm van bướm DN125 tay gạt chính hãng ShinYi, sẵn kho, giá cạnh tranh, tư vấn kỹ thuật chuyên sâu? Hãy chọn ShinYi – thương hiệu van công nghiệp đáng tin cậy cho mọi công trình.
