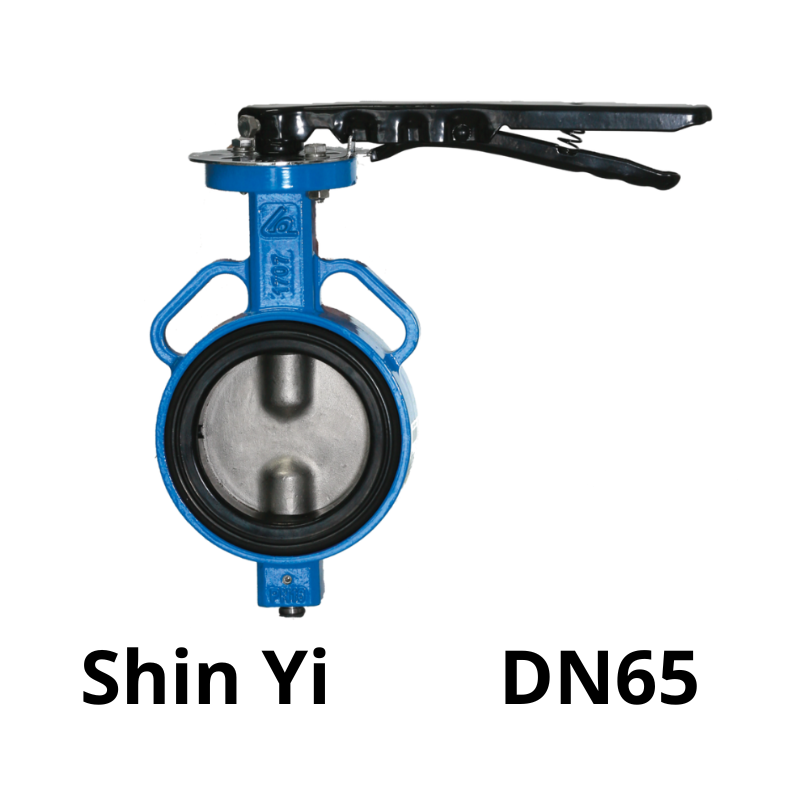

Van bướm tay gạt ShinYi DN65

1.107 ₫

Mã Hàng Product Code	WBLS
Kích Thước Size Range	DN65
Tiêu Chuẩn Thiết Kế Design Standard	BS 5155/API 609
Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard	BS 4504 – DIN 2632 – JIS B2220 – ASME B16.42
Áp Suất Làm Việc Pressure Rating	PN10 – PN16 – PN25 – 10K – 16K -150LB
Nhiệt Độ Làm Việc Working Temp	-10°C ~ 80°C
Môi Trường Làm Việc Working Flow	HỆ THỐNG NƯỚC/WATER SYSTEMS

DOWNLOAD CATALOG

Danh mục: Van bướm tay gạt Shinyi

Báo giá nhanh ( 8h - 17h )

0961.483.239

0961.332.786

Hà Nội: L8, Khu Giãn Dân, Cổ Điển A, Thanh Trì, Tp. Hà Nội.

HCM: Số 9/2 đường 22, Hiệp Bình Chánh, Thủ Đức, TP. HCM.

Chính hãng 100%

Giá tốt nhất

Đầy đủ CO - CQ

Giao toàn quốc

Mô tả
Đánh giá (0)

Van bướm tay gạt ShinYi DN65 là gì?

Van bướm tay gạt ShinYi DN65 là thiết bị đóng/mở dòng chảy dạng đĩa xoay, vận hành thủ công bằng cần gạt. Van có kết nối kiểu wafer, lắp giữa hai mặt bích trên đường ống, sử dụng phổ biến trong các hệ thống có áp lực trung bình và lưu lượng vừa.

So với van tay quay, van tay gạt phù hợp hơn cho các đường ống nhỏ, tần suất vận hành cao, cần đóng/mở nhanh và dễ bảo trì.

Cấu tạo van bướm tay gạt ShinYi DN65

Thân van: Gang cầu FCD hoặc gang xám, phủ sơn epoxy chống ăn mòn và rỉ sét.
Đĩa van: Inox 304 hoặc gang mạ niken, có khả năng chống mài mòn và chịu áp lực.
Trục van: Làm từ inox 304, truyền chuyển động từ tay gạt đến đĩa van.
Gioăng làm kín: EPDM hoặc NBR, đảm bảo độ kín tuyệt đối, chống rò rỉ.
Tay gạt: Gạt tay có chốt khóa cố định nhiều vị trí, dễ điều chỉnh góc mở.
Kết nối: Dạng wafer – kẹp giữa hai mặt bích theo tiêu chuẩn JIS, BS hoặc ANSI.

DOWNLOAD CATALOG

Nguyên lý hoạt động

Khi người dùng gạt cần tay theo chiều kim hoặc ngược chiều kim đồng hồ, trục van xoay kéo theo đĩa van chuyển động từ vị trí đóng (0°) đến mở hoàn toàn (90°).
Cần gạt có thể được cố định ở nhiều vị trí khác nhau để điều tiết lưu lượng theo yêu cầu.
Thiết kế đơn giản cho phép đóng/mở nhanh và thao tác dễ dàng.

Thông số kỹ thuật van bướm tay gạt ShinYi DN65

Thông số kỹ thuật	Giá trị
Thương hiệu	ShinYi – Việt Nam
Kích thước danh định	DN65 (2.5 inch)
Kiểu kết nối	Wafer – kẹp giữa hai mặt bích
Hình thức vận hành	Tay gạt
Vật liệu thân	Gang cầu FCD hoặc gang xám
Vật liệu đĩa	Inox 304/316 hoặc gang mạ niken
Vật liệu trục	Inox 304
Vật liệu gioăng	EPDM hoặc NBR
Áp suất làm việc	PN10 – PN16
Nhiệt độ làm việc	-10°C đến 80°C
Môi chất sử dụng	Nước sạch, nước thải, khí, hơi, dầu, hóa chất nhẹ

Đặc điểm nổi bật

Thiết kế nhỏ gọn: Phù hợp với các hệ thống có không gian hạn chế.
Thao tác nhanh chóng: Tay gạt giúp đóng/mở tức thì, thuận tiện khi cần dừng khẩn cấp.
Chống ăn mòn tốt: Thân gang sơn epoxy, đĩa inox hoặc mạ niken phù hợp môi trường nước và khí.
Lắp đặt đơn giản: Kết nối wafer linh hoạt với nhiều tiêu chuẩn mặt bích.
Giá thành hợp lý: Tiết kiệm chi phí đầu tư và bảo trì so với van điều khiển.

Ứng dụng thực tế

Van bướm tay gạt ShinYi DN65 được sử dụng phổ biến trong:

Hệ thống cấp nước dân dụng và công nghiệp
Hệ thống PCCC tòa nhà, kho xưởng
Đường ống xử lý nước thải quy mô nhỏ
Trung tâm điều hòa không khí (HVAC)
Đường ống dẫn khí nén, hơi, dầu nhẹ
Các ngành công nghiệp thực phẩm, đồ uống, dược phẩm, giấy

Tổng kết

Van bướm tay gạt ShinYi DN65 là thiết bị điều tiết lưu chất linh hoạt, hiệu quả và dễ sử dụng cho các hệ thống đường ống cỡ nhỏ. Với chất lượng đảm bảo từ thương hiệu ShinYi, thiết kế tối ưu và giá cả hợp lý, đây là lựa chọn phù hợp cho cả công trình dân dụng lẫn công nghiệp hiện đại.
