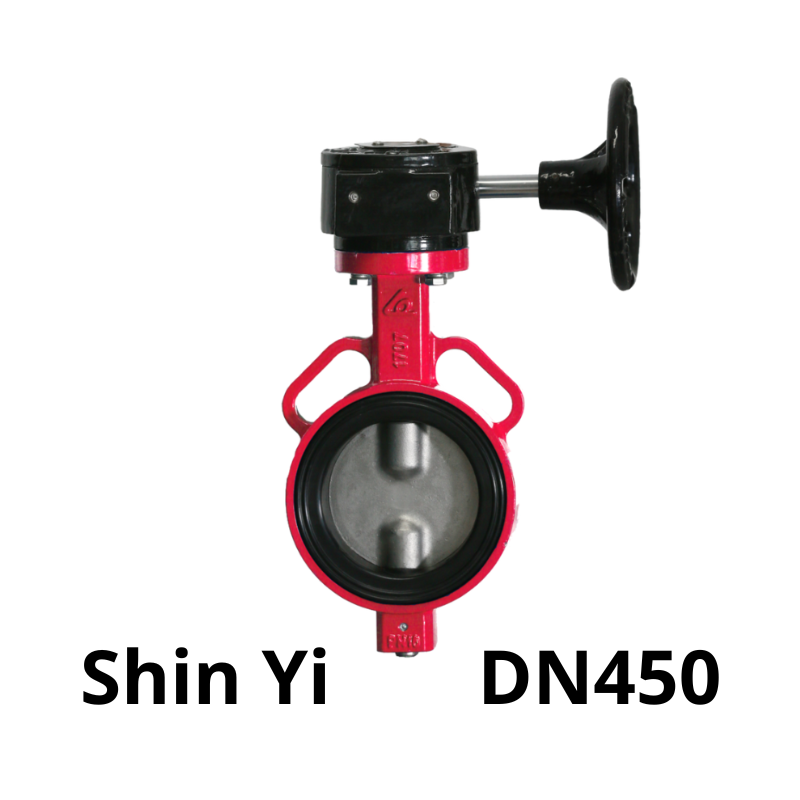

Van bướm tay quay ShinYi DN450
1.103 ₫
| Mã Hàng Product Code |
WBGS |
| Kích Thước Size Range |
DN450 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5155/API 609 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504 – DIN 2632 – JIS B2220 – ASME B16.42 |
| Áp Suất Làm Việc
Pressure Rating |
PN10 – PN16 – PN25 – 10K – 16K -150LB – BS 4504 – DIN 2632 |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái niệm van bướm tay quay ShinYi DN450
Van bướm tay quay Shinyi là thiết bị điều khiển dòng chảy bằng cách xoay cánh van hình đĩa quanh trục trung tâm. Tay quay kết hợp với bộ hộp số giúp truyền lực ổn định đến trục van, từ đó điều chỉnh góc mở của cánh van theo nhu cầu sử dụng: mở hoàn toàn, đóng hoàn toàn hoặc điều tiết.
Kích thước DN450 phù hợp với các hệ thống công nghiệp quy mô lớn, trạm cấp nước, xử lý nước thải, hệ thống PCCC, HVAC trung tâm, và các ứng dụng trong ngành năng lượng, hóa chất.
Cấu tạo của van bướm tay quay ShinYi DN450
Van bao gồm các bộ phận chính như:
- Thân van: Làm từ gang cầu FCD450 hoặc gang xám, phủ sơn epoxy chống ăn mòn.
- Cánh van (đĩa van): Hình tròn, làm từ inox 304 hoặc gang mạ, đặt đồng tâm trong thân van.
- Trục van: Inox 304 hoặc 316, dẫn truyền chuyển động từ tay quay đến cánh van.
- Gioăng làm kín: EPDM hoặc NBR, có độ đàn hồi cao, giúp van kín tuyệt đối.
- Bộ tay quay: Vô lăng cơ học + hộp số giảm tốc, giúp thao tác nhẹ dù van có kích thước lớn.
Nguyên lý hoạt động
- Khi người vận hành quay tay vô lăng → hộp số giảm tốc truyền chuyển động đến trục van.
- Trục van làm xoay cánh van tròn để mở, đóng hoặc điều tiết lưu lượng.
- Cánh van mở song song dòng chảy → lưu chất đi qua dễ dàng.
- Cánh van đóng vuông góc với dòng chảy → chặn hoàn toàn lưu chất.
- Có thể mở một phần để điều tiết lưu lượng theo yêu cầu hệ thống.
Thông số kỹ thuật van bướm tay quay ShinYi DN450
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi (Việt Nam) |
| Kích thước danh định | DN450 (18 inch) |
| Loại van | Van bướm tay quay |
| Kiểu kết nối | Kẹp giữa hai mặt bích (wafer) |
| Vật liệu thân | Gang cầu FCD450 / gang xám |
| Cánh van | Inox 304 / gang mạ / hợp kim |
| Trục van | Inox 304 hoặc 316 |
| Gioăng làm kín | EPDM / NBR |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Môi chất sử dụng | Nước, khí, nước thải, hơi, hóa chất nhẹ |
| Sơn phủ | Epoxy ≥ 250µm phủ toàn thân |
| Điều khiển | Tay quay vô lăng + hộp số trợ lực |
Đặc điểm nổi bật
- Điều khiển nhẹ, không cần lực lớn nhờ hộp số trợ lực.
- Chịu áp cao, lưu lượng lớn, phù hợp cho các hệ thống quy mô công nghiệp.
- Gioăng làm kín đàn hồi tốt, chống rò rỉ hiệu quả trong thời gian dài.
- Vật liệu cao cấp, chống ăn mòn, chịu được điều kiện môi trường khắc nghiệt.
- Thiết kế dễ lắp đặt, không yêu cầu không gian quá lớn như van ty nổi.
Ứng dụng của van bướm tay quay ShinYi DN450
Van được sử dụng trong nhiều hệ thống lớn như:
- Tuyến cấp nước đô thị, trạm bơm cấp nước
- Nhà máy xử lý nước sạch, nước thải quy mô lớn
- Hệ thống phòng cháy chữa cháy công nghiệp
- HVAC trung tâm cho tòa nhà, nhà máy
- Ngành sản xuất năng lượng, thực phẩm, hóa chất, dầu khí
- Công trình thủy lợi, tưới tiêu quy mô vùng
Kết luận
Van bướm tay quay ShinYi DN450 là lựa chọn tối ưu cho các công trình yêu cầu thiết bị có khả năng vận hành ổn định, điều tiết lưu chất chính xác và bền bỉ trong điều kiện lưu lượng lớn. Sản phẩm phù hợp với tiêu chuẩn kỹ thuật hiện đại, được sản xuất và kiểm định nghiêm ngặt từ thương hiệu ShinYi.
Nếu bạn đang cần van bướm DN450 tay quay chính hãng, giá tốt, hỗ trợ kỹ thuật nhanh chóng, hãy lựa chọn ShinYi – thương hiệu Việt Nam chất lượng cao, được tin dùng trong hàng loạt dự án trọng điểm.
