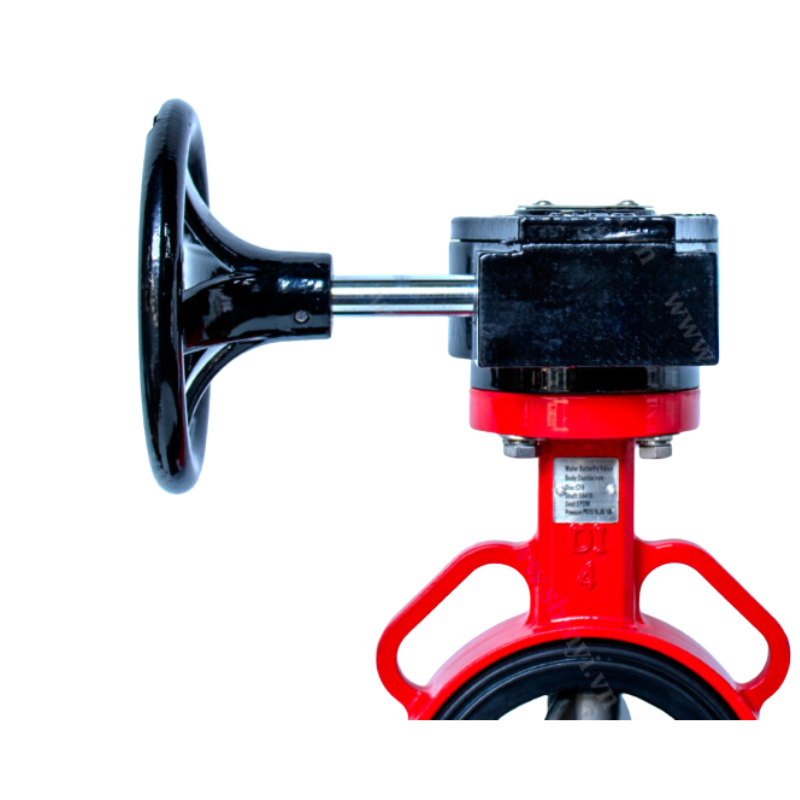

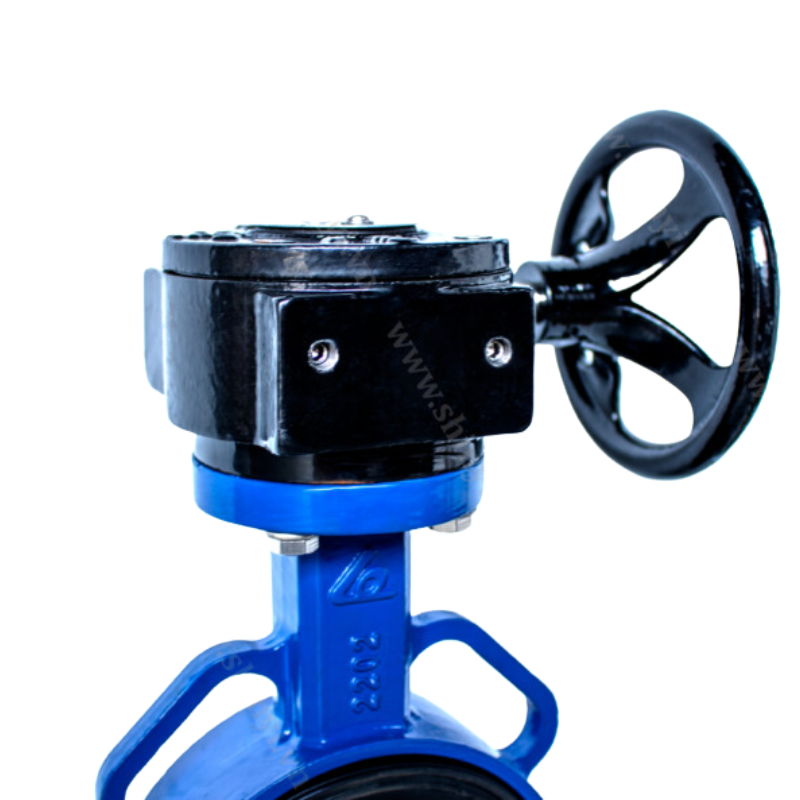

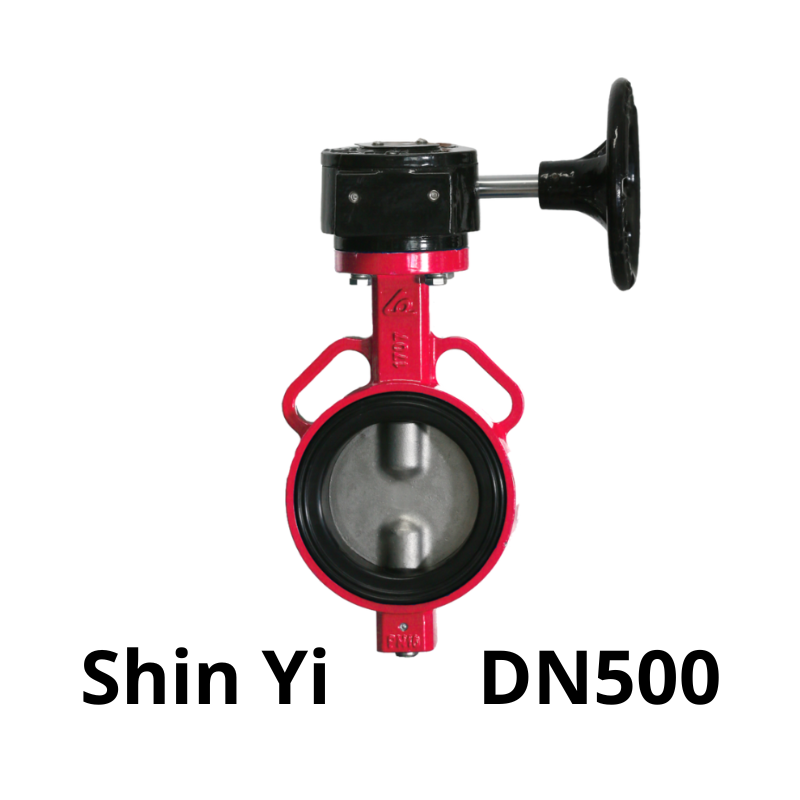

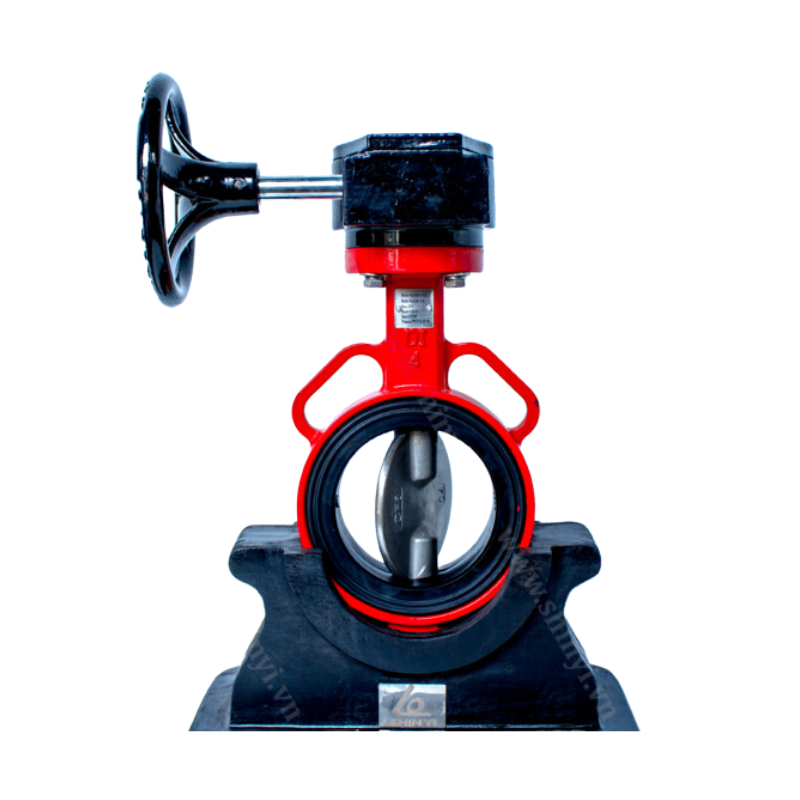

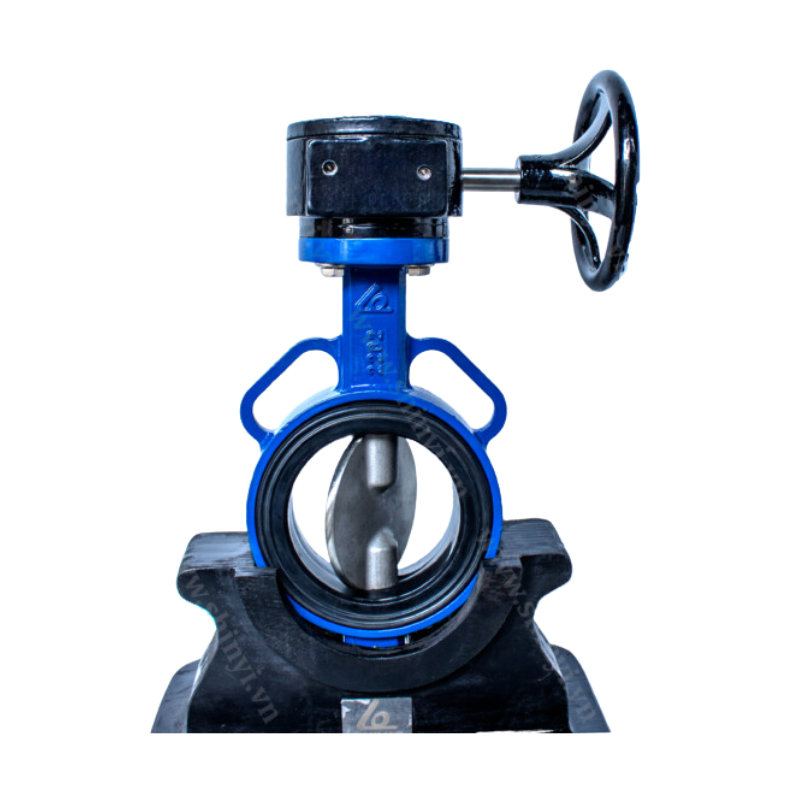

Van bướm tay quay ShinYi DN500

1.104 ₫

Mã Hàng Product Code	WBGS
Kích Thước Size Range	DN500
Tiêu Chuẩn Thiết Kế Design Standard	BS 5155/API 609
Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard	BS 4504 – DIN 2632 – JIS B2220 – ASME B16.42
Áp Suất Làm Việc Pressure Rating	PN10 – PN16 – PN25 – 10K – 16K -150LB – BS 4504 – DIN 2632
Nhiệt Độ Làm Việc Working Temp	-10°C ~ 80°C
Môi Trường Làm Việc Working Flow	HỆ THỐNG NƯỚC/WATER SYSTEMS

DOWNLOAD CATALOG

Danh mục: Van bướm tay quay Shinyi

Báo giá nhanh ( 8h - 17h )

0961.483.239

0961.332.786

Hà Nội: L8, Khu Giãn Dân, Cổ Điển A, Thanh Trì, Tp. Hà Nội.

HCM: Số 9/2 đường 22, Hiệp Bình Chánh, Thủ Đức, TP. HCM.

Chính hãng 100%

Giá tốt nhất

Đầy đủ CO - CQ

Giao toàn quốc

Mô tả
Đánh giá (0)

Van bướm tay quay ShinYi DN500 là gì?

Van bướm tay quay ShinYi DN500 là van dạng đĩa, vận hành thủ công bằng tay quay hộp số, dùng để đóng, mở hoặc điều tiết lưu lượng dòng chảy trong đường ống lớn. Van kết nối kiểu wafer, lắp giữa hai mặt bích, phù hợp với tiêu chuẩn JIS, BS hoặc ANSI.

Do kích thước lớn, áp suất đường ống cao, van được tích hợp hệ thống hộp số trợ lực, giúp người vận hành dễ dàng điều khiển mà không cần dùng nhiều lực.

Cấu tạo van bướm tay quay ShinYi DN500

Thân van: Gang cầu FCD hoặc gang xám, phủ epoxy chống gỉ và ăn mòn.
Đĩa van: Inox 304 hoặc 316, hoặc gang mạ niken – chịu áp lực tốt, không bị ăn mòn trong môi trường nước, hơi, hóa chất nhẹ.
Trục van: Làm bằng inox 304, liên kết giữa hộp số và đĩa van.
Gioăng làm kín: EPDM hoặc NBR – đảm bảo độ kín cao, chống rò rỉ trong áp lực lớn.

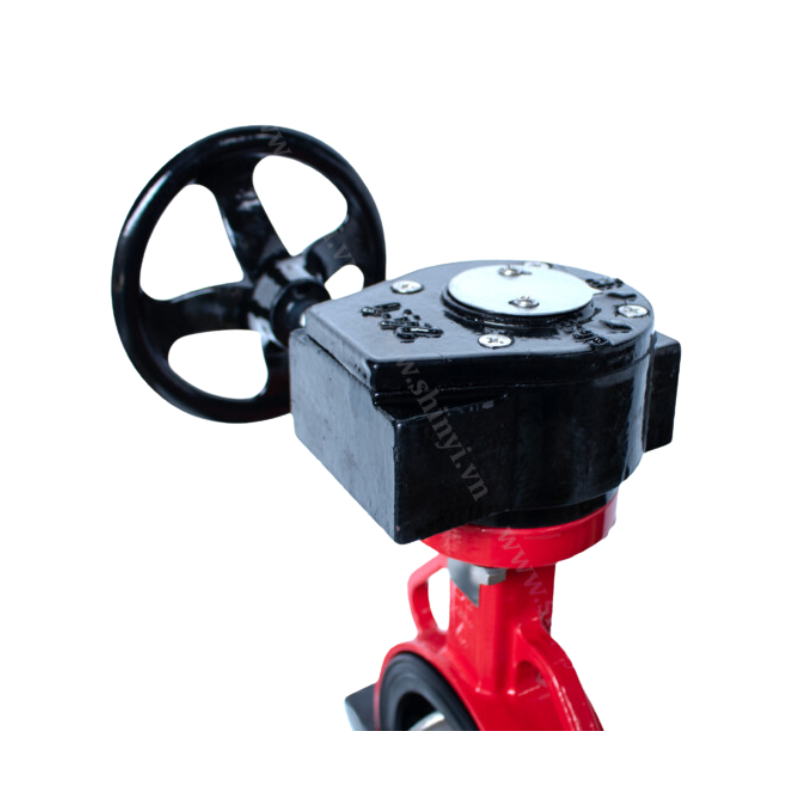

Tay quay: Dạng vô lăng kết hợp hộp số giảm tốc – vận hành nhẹ, chính xác.
Kết nối: Wafer – kẹp giữa hai mặt bích đường ống.

DOWNLOAD CATALOG

Nguyên lý hoạt động

Khi người dùng xoay tay quay, lực được truyền qua hộp số làm trục quay và kéo theo đĩa van xoay từ 0° (đóng) đến 90° (mở).
Đĩa van có thể dừng ở bất kỳ vị trí nào để điều tiết lưu lượng dòng chảy theo yêu cầu.
Nhờ cơ chế hộp số, quá trình vận hành van nhẹ nhàng và an toàn ngay cả khi kích thước lớn hoặc áp lực cao.

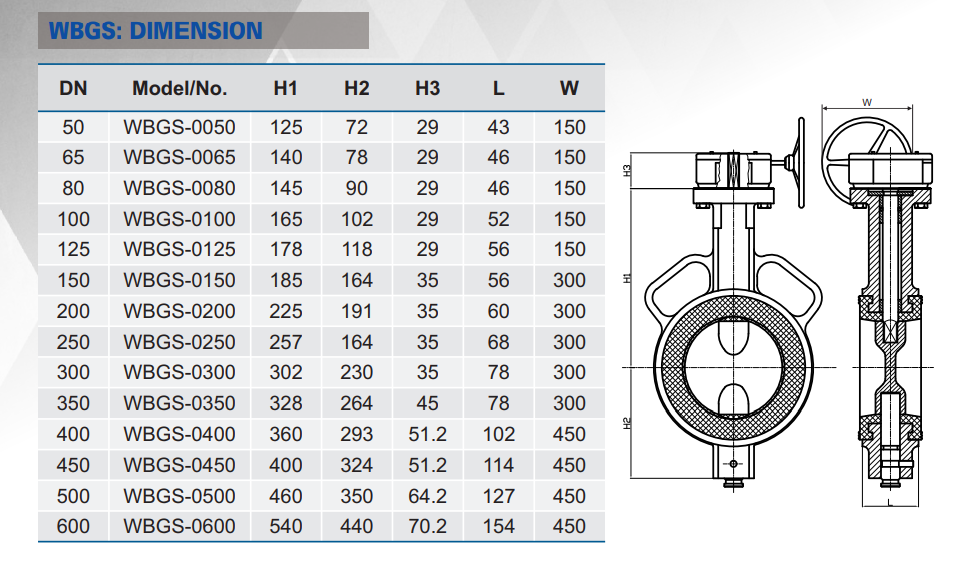

Thông số kỹ thuật van bướm tay quay ShinYi DN500

Thông số kỹ thuật	Giá trị
Thương hiệu	ShinYi – Việt Nam
Kích thước danh định	DN500 (20 inch)
Kiểu kết nối	Wafer – kẹp giữa hai mặt bích
Hình thức vận hành	Tay quay kết hợp hộp số
Vật liệu thân	Gang cầu FCD hoặc gang xám
Vật liệu đĩa	Inox 304/316 hoặc gang mạ niken
Vật liệu trục	Inox 304
Vật liệu gioăng	EPDM hoặc NBR
Áp suất làm việc	PN10 – PN16
Nhiệt độ làm việc	-10 ~ 80°C
Môi chất sử dụng	Nước sạch, nước thải, khí, hơi, dầu, hóa chất nhẹ

Đặc điểm nổi bật

Thiết kế chuyên cho hệ thống cỡ lớn: Đảm bảo lưu lượng lớn, vận hành ổn định.
Hộp số trợ lực: Hạn chế tối đa lực vận hành tay quay, an toàn cho người sử dụng.
Gioăng cao cấp: Đảm bảo độ kín tuyệt đối, chống rò rỉ dưới áp lực cao.
Vật liệu bền bỉ: Đĩa van và trục inox chống ăn mòn, thân phủ epoxy chống oxy hóa.
Lắp đặt linh hoạt: Kết nối wafer phù hợp nhiều tiêu chuẩn mặt bích, dễ lắp đặt và bảo trì.

Ứng dụng thực tế

Van bướm tay quay ShinYi DN500 được sử dụng rộng rãi trong:

Hệ thống cấp và thoát nước đô thị, khu công nghiệp
Nhà máy xử lý nước sạch, nước thải quy mô lớn
Hệ thống PCCC cho nhà máy, kho xưởng, tòa nhà cao tầng
Trung tâm điều hòa không khí (HVAC) công nghiệp
Ngành công nghiệp giấy, dệt, thực phẩm, hóa chất nhẹ, năng lượng
Đường ống dẫn khí nén, dầu nhẹ, hơi trung áp

Tổng kết

Van bướm tay quay ShinYi DN500 là thiết bị điều tiết lưu chất đáng tin cậy, bền bỉ và hiệu quả cho các hệ thống công nghiệp lớn. Với thiết kế chắc chắn, khả năng vận hành nhẹ nhàng và độ kín cao, sản phẩm đáp ứng tốt yêu cầu kỹ thuật trong hầu hết công trình hạ tầng và nhà máy hiện đại. Đây là giải pháp lý tưởng cho các đơn vị đang tìm kiếm van cỡ lớn có hiệu năng ổn định, giá thành hợp lý.
