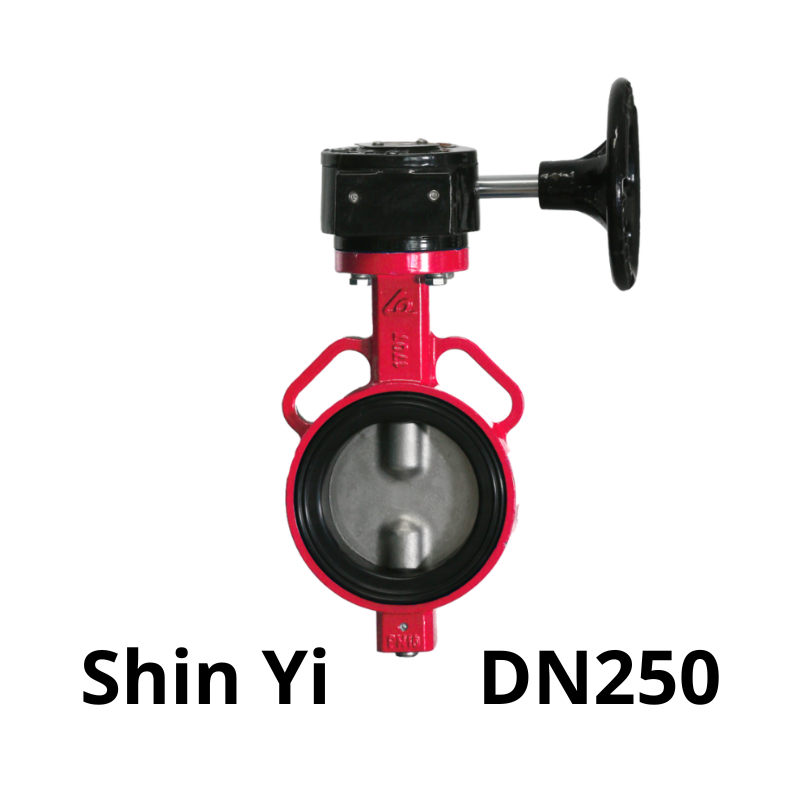

Van bướm tay quay ShinYi DN250
1.099 ₫
| Mã Hàng Product Code |
WBGS |
| Kích Thước Size Range |
DN250 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5155/API 609 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504 – DIN 2632 – JIS B2220 – ASME B16.42 |
| Áp Suất Làm Việc
Pressure Rating |
PN10 – PN16 – PN25 – 10K – 16K -150LB – BS 4504 – DIN 2632 |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái niệm van bướm tay quay ShinYi DN250
Van bướm tay quay Shinyi là loại van điều khiển cơ học có cánh van dạng đĩa tròn xoay quanh trục. Khi người dùng quay tay vô lăng, thông qua cơ cấu hộp số, cánh van sẽ xoay theo góc mong muốn để điều chỉnh lưu lượng hoặc đóng/mở hoàn toàn dòng chảy.
Kích thước DN250 giúp van xử lý lưu lượng lớn, thích hợp cho hệ thống công nghiệp, cấp nước đô thị, hệ thống PCCC và nhà máy xử lý nước.
Cấu tạo của van bướm tay quay ShinYi DN250
Van gồm các thành phần chính:
- Thân van: Gang cầu FCD450 hoặc gang xám, phủ epoxy chống ăn mòn và oxy hóa.
- Cánh van (đĩa van): Inox 304, gang mạ hoặc hợp kim đồng nhôm, thiết kế tròn đồng tâm.
- Trục van: Inox 304 hoặc 316, truyền lực từ tay quay đến cánh van.
- Gioăng làm kín: EPDM hoặc NBR có độ đàn hồi cao, chịu áp lực tốt.
- Bộ điều khiển: Tay quay vô lăng kết hợp hộp số giảm tốc, giúp vận hành nhẹ và chính xác.
Nguyên lý hoạt động
- Khi quay tay vô lăng, hộp số truyền chuyển động tới trục van làm cánh van xoay quanh trục.
- Cánh van song song với dòng chảy khi mở hoàn toàn, cho phép lưu chất đi qua dễ dàng.
- Khi đóng, cánh van xoay vuông góc với dòng chảy, ngăn hoàn toàn dòng chất lỏng hoặc khí.
- Có thể mở van theo từng góc → cho phép điều tiết lưu lượng linh hoạt và hiệu quả.
Thông số kỹ thuật van bướm tay quay ShinYi DN250
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi (Việt Nam) |
| Kích thước danh định | DN250 (10 inch) |
| Loại van | Van bướm tay quay |
| Kiểu kết nối | Wafer (kẹp giữa hai mặt bích) |
| Vật liệu thân | Gang cầu FCD450 / gang xám |
| Vật liệu đĩa van | Inox 304 / gang mạ / hợp kim |
| Trục van | Inox 304 |
| Gioăng làm kín | EPDM / NBR |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Môi chất phù hợp | Nước, khí, hơi, nước thải, hóa chất nhẹ |
| Sơn phủ | Epoxy ≥ 250µm phủ toàn bộ trong và ngoài |
| Điều khiển | Tay quay vô lăng + hộp số trợ lực |
Đặc điểm nổi bật
- Điều khiển nhẹ và chính xác nhờ tay quay hộp số, phù hợp hệ thống áp suất lớn.
- Cánh van làm từ vật liệu chống ăn mòn, phù hợp môi trường khắc nghiệt.
- Gioăng đàn hồi kín khít tuyệt đối, giúp ngăn rò rỉ và kéo dài tuổi thọ van.
- Kết cấu gọn, dễ lắp đặt giữa hai mặt bích mà không cần thay đổi thiết kế đường ống.
- Vận hành thủ công an toàn, không yêu cầu điện hay khí nén.
Ứng dụng của van bướm tay quay ShinYi DN250
Van bướm DN250 tay quay được sử dụng trong nhiều hệ thống:
- Hệ thống cấp thoát nước đô thị và khu công nghiệp
- Trạm xử lý nước sạch, nước thải, nhà máy lọc hóa dầu
- Hệ thống phòng cháy chữa cháy (PCCC) tại nhà máy, chung cư, kho bãi
- Hệ thống HVAC, làm mát công nghiệp
- Ngành sản xuất thực phẩm, hóa chất, dệt nhuộm
- Các công trình thủy lợi, tưới tiêu quy mô lớn
Kết luận
Van bướm tay quay ShinYi DN250 là giải pháp điều tiết dòng chảy hiệu quả, ổn định và bền bỉ cho các hệ thống công nghiệp quy mô lớn. Với thiết kế chắc chắn, khả năng đóng/mở linh hoạt, vận hành nhẹ và độ kín cao, sản phẩm này hoàn toàn đáp ứng được các tiêu chuẩn kỹ thuật nghiêm ngặt trong công trình cấp thoát nước, PCCC và xử lý nước.
Bạn đang cần van bướm DN250 tay quay chính hãng ShinYi, giá tốt, hỗ trợ kỹ thuật chuyên sâu? Hãy chọn ShinYi – giải pháp đáng tin cậy cho mọi công trình hạ tầng và công nghiệp tại Việt Nam.
