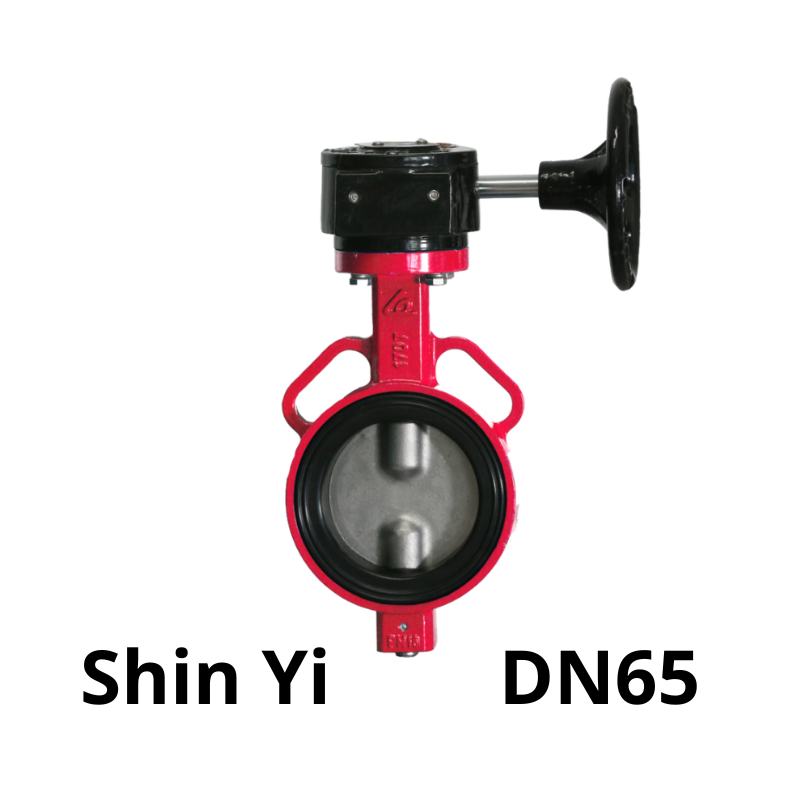

Van bướm tay quay ShinYi DN65
1.093 ₫
| Mã Hàng Product Code |
WBGS |
| Kích Thước Size Range |
DN65 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5155/API 609 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504 – DIN 2632 – JIS B2220 – ASME B16.42 |
| Áp Suất Làm Việc
Pressure Rating |
PN10 – PN16 – PN25 – 10K – 16K -150LB – BS 4504 – DIN 2632 |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái niệm van bướm tay quay ShinYi DN65
Van bướm tay quay Shinyi là thiết bị điều khiển dòng chảy trong đường ống bằng cánh van dạng đĩa tròn, xoay quanh trục đặt giữa ống. Với thiết kế tay quay có hộp số trợ lực, van giúp người vận hành điều khiển cánh van nhẹ nhàng và chính xác hơn so với tay gạt.
Van DN65 phù hợp cho hệ thống có lưu lượng nhỏ đến trung bình, thường dùng trong cấp nước, xử lý nước, hệ thống điều hòa, PCCC hoặc công nghiệp nhẹ.
Cấu tạo của van bướm tay quay ShinYi DN65
Van gồm các bộ phận chính sau:
- Thân van: Làm từ gang cầu FCD450 hoặc gang xám, phủ epoxy để tăng độ bền, chống ăn mòn.
- Cánh van (đĩa van): Inox 304 hoặc gang mạ, thiết kế dạng đĩa tròn xoay quanh trục.
- Trục van: Inox không gỉ, truyền chuyển động từ tay quay tới cánh van.
- Đệm làm kín (gioăng): Cao su EPDM hoặc NBR có độ đàn hồi cao, đảm bảo làm kín tuyệt đối.
- Tay quay: Dạng vô lăng kết hợp hộp số giảm tốc, cho thao tác nhẹ và chính xác.
Nguyên lý hoạt động
- Khi quay tay vô lăng, hộp số truyền chuyển động tới trục van và xoay cánh van.
- Ở trạng thái mở hoàn toàn (cánh van song song với dòng chảy), lưu chất đi qua tự do.
- Khi đóng, cánh van xoay vuông góc và ngăn chặn dòng chảy hoàn toàn.
- Có thể điều chỉnh góc mở để điều tiết lưu lượng, không chỉ đóng/mở toàn phần.
Thông số kỹ thuật van bướm tay quay ShinYi DN65
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi (Việt Nam) |
| Kích thước danh định | DN65 (2 ½ inch) |
| Loại van | Van bướm tay quay |
| Kiểu kết nối | Kẹp (wafer) lắp giữa hai mặt bích |
| Vật liệu thân | Gang cầu FCD450 / gang xám |
| Vật liệu đĩa van | Inox 304 / gang mạ |
| Vật liệu trục | Inox 304 |
| Gioăng làm kín | Cao su EPDM / NBR |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Môi chất phù hợp | Nước, khí, nước thải, dầu nhẹ, hóa chất nhẹ |
| Cơ cấu điều khiển | Tay quay vô lăng + hộp số giảm tốc |
| Sơn phủ | Epoxy ≥ 250µm phủ toàn bộ thân |
Đặc điểm nổi bật
- Điều khiển chính xác: Tay quay có hộp số giúp vận hành nhẹ, dễ kiểm soát lưu lượng.
- Cấu trúc gọn nhẹ, dễ lắp đặt, phù hợp với đường ống có khoảng cách lắp đặt hẹp.
- Chất liệu bền bỉ, phù hợp nhiều môi trường như nước sạch, nước thải, PCCC.
- Đệm làm kín đàn hồi cao, đảm bảo không rò rỉ trong suốt quá trình vận hành.
- Tháo lắp, bảo trì đơn giản, tiết kiệm chi phí vận hành và sửa chữa.
Ứng dụng của van bướm tay quay ShinYi DN65
Van được ứng dụng phổ biến trong các hệ thống:
- Cấp thoát nước sinh hoạt và công nghiệp
- Xử lý nước thải tại nhà máy, khu dân cư
- Hệ thống PCCC, điều tiết lưu lượng nước chữa cháy
- Đường ống điều hòa không khí, HVAC
- Hệ thống dẫn nước tưới tiêu nông nghiệp
- Các ngành công nghiệp nhẹ như dệt, thực phẩm, đồ uống
Kết luận
Van bướm tay quay ShinYi DN65 là lựa chọn tối ưu cho các hệ thống cần điều khiển dòng chảy chính xác, ổn định và bền bỉ với chi phí hợp lý. Với thương hiệu ShinYi uy tín trong ngành van công nghiệp, bạn hoàn toàn có thể yên tâm khi sử dụng trong các hệ thống kỹ thuật cỡ nhỏ đến trung bình.
Bạn cần van bướm DN65 tay quay chính hãng, giá tốt, sẵn hàng giao nhanh? Hãy lựa chọn ShinYi – thương hiệu Việt chất lượng cao, được tin dùng trong hàng ngàn công trình trên cả nước.
