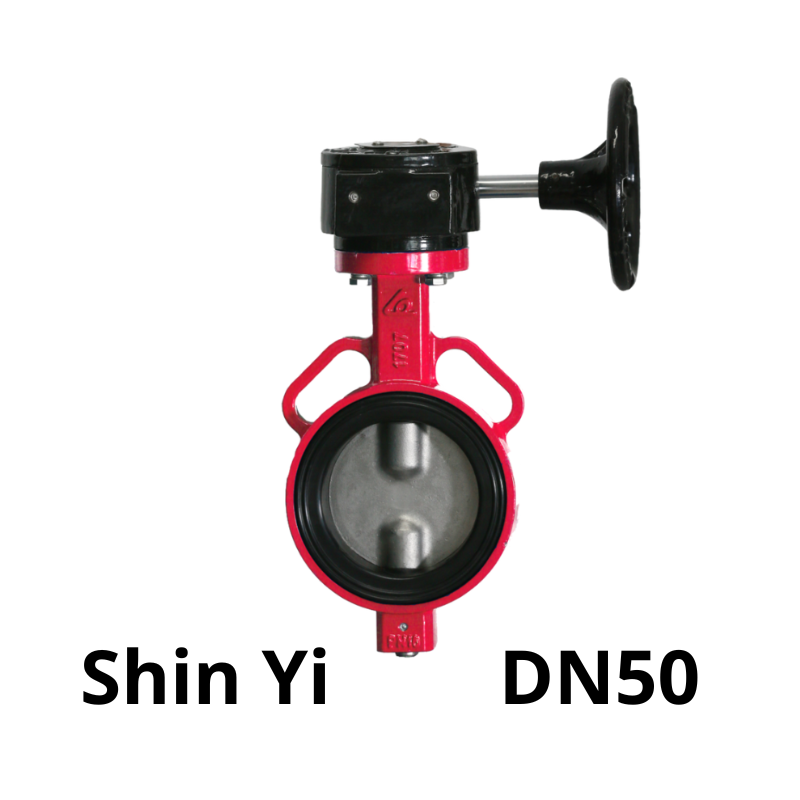

Van bướm tay quay ShinYi DN50

1.092 ₫

Mã Hàng Product Code	WBGS
Kích Thước Size Range	DN50
Tiêu Chuẩn Thiết Kế Design Standard	BS 5155/API 609
Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard	BS 4504 – DIN 2632 – JIS B2220 – ASME B16.42
Áp Suất Làm Việc Pressure Rating	PN10 – PN16 – PN25 – 10K – 16K -150LB – BS 4504 – DIN 2632
Nhiệt Độ Làm Việc Working Temp	-10°C ~ 80°C
Môi Trường Làm Việc Working Flow	HỆ THỐNG NƯỚC/WATER SYSTEMS

DOWNLOAD CATALOG

Danh mục: Van bướm tay quay Shinyi

Báo giá nhanh ( 8h - 17h )

0961.483.239

0961.332.786

Hà Nội: L8, Khu Giãn Dân, Cổ Điển A, Thanh Trì, Tp. Hà Nội.

HCM: Số 9/2 đường 22, Hiệp Bình Chánh, Thủ Đức, TP. HCM.

Chính hãng 100%

Giá tốt nhất

Đầy đủ CO - CQ

Giao toàn quốc

Mô tả
Đánh giá (0)

Van bướm tay quay ShinYi DN50 là gì?

Van bướm tay quay ShinYi DN50 là van điều khiển dạng đĩa tròn đặt giữa thân van, vận hành bằng tay quay kết hợp hộp số. Khi quay tay, trục xoay làm đĩa van chuyển động đóng hoặc mở, kiểm soát lượng lưu chất đi qua.

Van có cấu tạo nhỏ gọn, dễ lắp đặt, chi phí hợp lý, được ứng dụng rộng rãi trong các hệ thống cấp nước, xử lý nước, HVAC và PCCC.

Cấu tạo van bướm tay quay ShinYi DN50

Thân van: Gang cầu FCD hoặc gang xám, sơn epoxy chống ăn mòn.
Đĩa van: Inox 304/316 hoặc gang mạ, độ bền cao, chịu ăn mòn.
Trục van: Inox không gỉ, truyền lực từ tay quay đến đĩa.
Gioăng làm kín: Cao su EPDM hoặc NBR, đàn hồi cao, kín tuyệt đối.
Tay quay: Tay vô lăng kết hợp hộp số trợ lực, vận hành nhẹ nhàng, chính xác.
Kết nối: Dạng wafer, kẹp giữa hai mặt bích tiêu chuẩn JIS, BS hoặc ANSI.

DOWNLOAD CATALOG

Nguyên lý hoạt động

Khi xoay tay quay, hộp số truyền mô-men xoắn đến trục van.
Trục xoay làm đĩa van xoay từ 0° đến 90°, điều chỉnh mức độ mở để điều tiết hoặc đóng/mở hoàn toàn dòng lưu chất.
Vị trí tay quay có thể cố định để giữ góc mở theo yêu cầu, phù hợp điều tiết lưu lượng.

Thông số kỹ thuật van bướm tay quay ShinYi DN50

Thông số kỹ thuật	Giá trị
Thương hiệu	ShinYi – Việt Nam
Kích thước danh định	DN50 (2 inch)
Kiểu kết nối	Wafer (kẹp giữa hai mặt bích)
Hình thức vận hành	Tay quay hộp số cơ học
Vật liệu thân	Gang cầu FCD hoặc gang xám
Vật liệu đĩa	Inox 304/316 hoặc gang mạ
Vật liệu trục	Inox 304
Vật liệu gioăng	EPDM, NBR
Áp suất làm việc	PN10 – PN16
Nhiệt độ làm việc	-10 ~ 80°C
Môi chất phù hợp	Nước, khí, hơi nhẹ, dầu, nước thải, hóa chất nhẹ

Đặc điểm nổi bật

Thiết kế nhỏ gọn, tiết kiệm diện tích: Lý tưởng cho hệ thống có không gian lắp đặt hạn chế.
Tay quay vận hành nhẹ nhàng: Dễ sử dụng, phù hợp cho cả người dùng không chuyên.
Kín nước tuyệt đối: Gioăng EPDM ép chặt đĩa van, chống rò rỉ hiệu quả.
Chống ăn mòn tốt: Thân và đĩa van phủ epoxy, trục và đĩa inox cho độ bền cao.
Dễ dàng bảo trì: Cấu trúc đơn giản, tháo lắp nhanh chóng.

Ứng dụng thực tế

Van bướm tay quay ShinYi DN50 thường được lắp đặt trong:

Hệ thống cấp thoát nước trong công trình dân dụng và công nghiệp
Trạm bơm, nhà máy xử lý nước sạch – nước thải
Hệ thống phòng cháy chữa cháy (PCCC)
Hệ thống điều hòa HVAC
Các nhà máy thực phẩm, dược phẩm, hóa chất nhẹ

Tổng kết

Van bướm tay quay ShinYi DN50 là lựa chọn tối ưu cho các hệ thống cần thiết bị điều tiết hoặc đóng/mở dòng chảy nhỏ gọn, vận hành đơn giản, độ bền cao và giá thành hợp lý. Với chất lượng ổn định và thiết kế phù hợp thực tế lắp đặt tại Việt Nam, sản phẩm này đang được tin dùng trong nhiều công trình và nhà máy trên cả nước.
