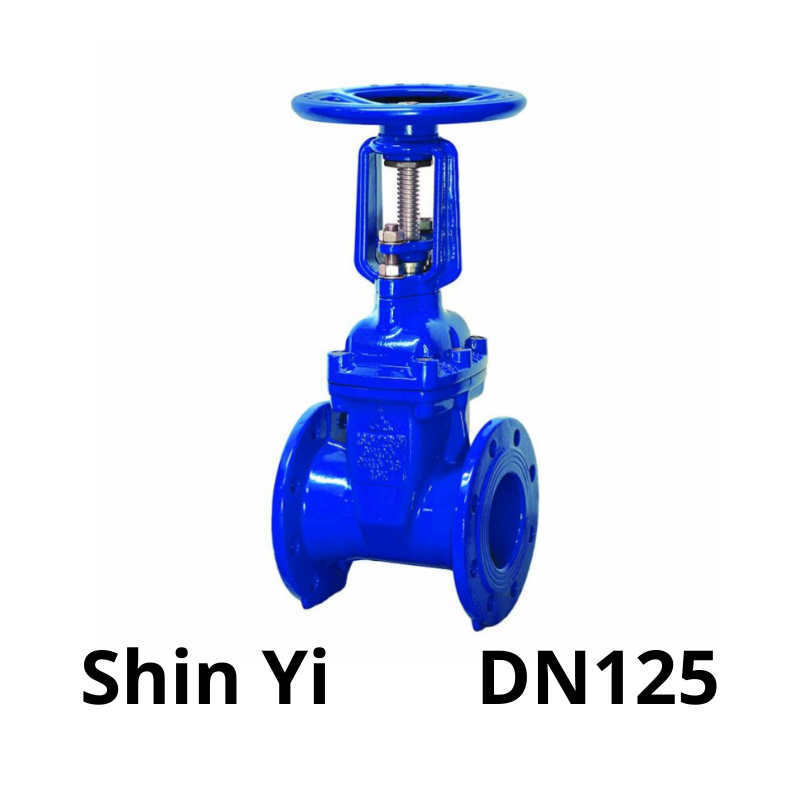

Van cổng ty nổi ShinYi DN125

1.068 ₫

Mã Hàng Product Code	RRHX – RVHX – RVCX – RVGX
Kích Thước Size Range	DN125
Tiêu Chuẩn Thiết Kế Design Standard	BS 5163-1, BS EN1074-1 – AWWA C509 – ISO 7259
Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard	BS 4504/DIN 2632/ DIN 2633: PN10, PN16, PN25
Áp Suất Làm Việc Pressure Rating	JIS B2220: 10K, 16K – ASME B16.42: 150LB
Nhiệt Độ Làm Việc Working Temp	-10°C ~ 80°C
Môi Trường Làm Việc Working Flow	HỆ THỐNG NƯỚC/WATER SYSTEMS

DOWNLOAD CATALOG

Danh mục: Van cổng ty nổi Shinyi

Báo giá nhanh ( 8h - 17h )

0961.483.239

0961.332.786

Hà Nội: L8, Khu Giãn Dân, Cổ Điển A, Thanh Trì, Tp. Hà Nội.

HCM: Số 9/2 đường 22, Hiệp Bình Chánh, Thủ Đức, TP. HCM.

Chính hãng 100%

Giá tốt nhất

Đầy đủ CO - CQ

Giao toàn quốc

Mô tả
Đánh giá (0)

Van cổng ty nổi Shinyi DN125 là gì?

Van cổng ty nổi Shinyi DN125 là dòng van có ty van di chuyển lộ ra bên ngoài cùng với đĩa van trong quá trình vận hành. Khi mở van, ty nâng lên theo chiều thẳng đứng; khi đóng, ty hạ xuống – cho phép người dùng quan sát được trạng thái van. Kết cấu này giúp dễ dàng kiểm tra và bảo trì, phù hợp với các hệ thống cần theo dõi trạng thái van bằng mắt thường, đặc biệt trong lĩnh vực PCCC và xử lý nước công nghiệp.

Cấu tạo van cổng ty nổi Shinyi DN125

Thân van: Làm từ gang cầu FCD450, phủ lớp epoxy dày giúp chống ăn mòn và chịu áp lực.
Đĩa van: Gang cầu bọc cao su EPDM nguyên khối, đàn hồi cao, đảm bảo độ kín.
Ty van (trục van): Inox 304 chống gỉ, cứng chắc, vận hành ổn định.
Tay quay: Dạng vô lăng bằng gang đúc, sơn chống gỉ, vận hành thủ công.
Nắp van: Dễ tháo lắp, thuận tiện cho bảo trì và thay thế bộ phận bên trong.
Gioăng làm kín: EPDM hoặc NBR – ngăn rò rỉ tại trục và mặt ghép nối.
Kết nối: Mặt bích chuẩn JIS 10K, BS PN16 hoặc ANSI 150.

DOWNLOAD CATALOG

Nguyên lý hoạt động

Van vận hành hoàn toàn bằng tay quay:

Khi người dùng xoay tay vô lăng theo chiều mở, trục van nâng đĩa van lên, cho phép lưu chất đi qua đường ống không bị cản trở.
Khi xoay ngược lại, trục van hạ đĩa van xuống, đĩa chặn dòng lưu chất tại vị trí giữa thân van.
Ty van nổi giúp theo dõi trạng thái vận hành rõ ràng, đảm bảo độ chính xác cao trong kiểm soát dòng chảy.

Thông số kỹ thuật van cổng ty nổi Shinyi DN125

Thông số kỹ thuật	Giá trị
Thương hiệu	Shinyi – Việt Nam
Kích thước danh định	DN125 (5 inch)
Kiểu van	Van cổng ty nổi
Kiểu vận hành	Tay quay (vô lăng)
Kết nối	Mặt bích
Vật liệu thân	Gang cầu FCD450
Vật liệu đĩa van	Gang cầu bọc EPDM toàn phần
Vật liệu ty van	Inox 304
Áp suất làm việc	PN10 – PN16
Nhiệt độ làm việc	0 ~ 80°C
Môi chất phù hợp	Nước sạch, nước thải, nước PCCC, dầu nhẹ

Đặc điểm nổi bật

Thiết kế ty nổi trực quan: Quan sát trạng thái van dễ dàng, đảm bảo an toàn cho vận hành.
Chất liệu cao cấp: Gang cầu chịu lực tốt, ty inox không gỉ, đĩa bọc cao su kín tuyệt đối.
Chống ăn mòn hiệu quả: Nhờ lớp phủ epoxy trong và ngoài thân van.
Vận hành ổn định, ít bảo trì: Phù hợp môi trường có tần suất đóng mở thường xuyên.
Tuân thủ tiêu chuẩn mặt bích quốc tế: Dễ dàng lắp đặt trong nhiều hệ thống khác nhau.

Ứng dụng thực tế

Van cổng ty nổi Shinyi DN125 thường được sử dụng trong các hệ thống:

Cấp nước sinh hoạt đô thị, khu dân cư
Hệ thống phòng cháy chữa cháy (PCCC)
Trạm xử lý nước thải công nghiệp
Đường ống dẫn chất lỏng trong nhà máy, khu công nghiệp
Công trình hạ tầng kỹ thuật đô thị và cấp thoát nước nông nghiệp

Tổng kết

Van cổng ty nổi Shinyi DN125 là thiết bị đóng mở cơ học đơn giản, hiệu quả và đáng tin cậy, đáp ứng tốt các yêu cầu vận hành trong các hệ thống đường ống nước và chất lỏng công nghiệp. Với vật liệu chất lượng cao, khả năng quan sát trực tiếp và độ kín tuyệt đối, sản phẩm là lựa chọn lý tưởng cho các công trình dân dụng và công nghiệp đòi hỏi độ bền và an toàn cao.
