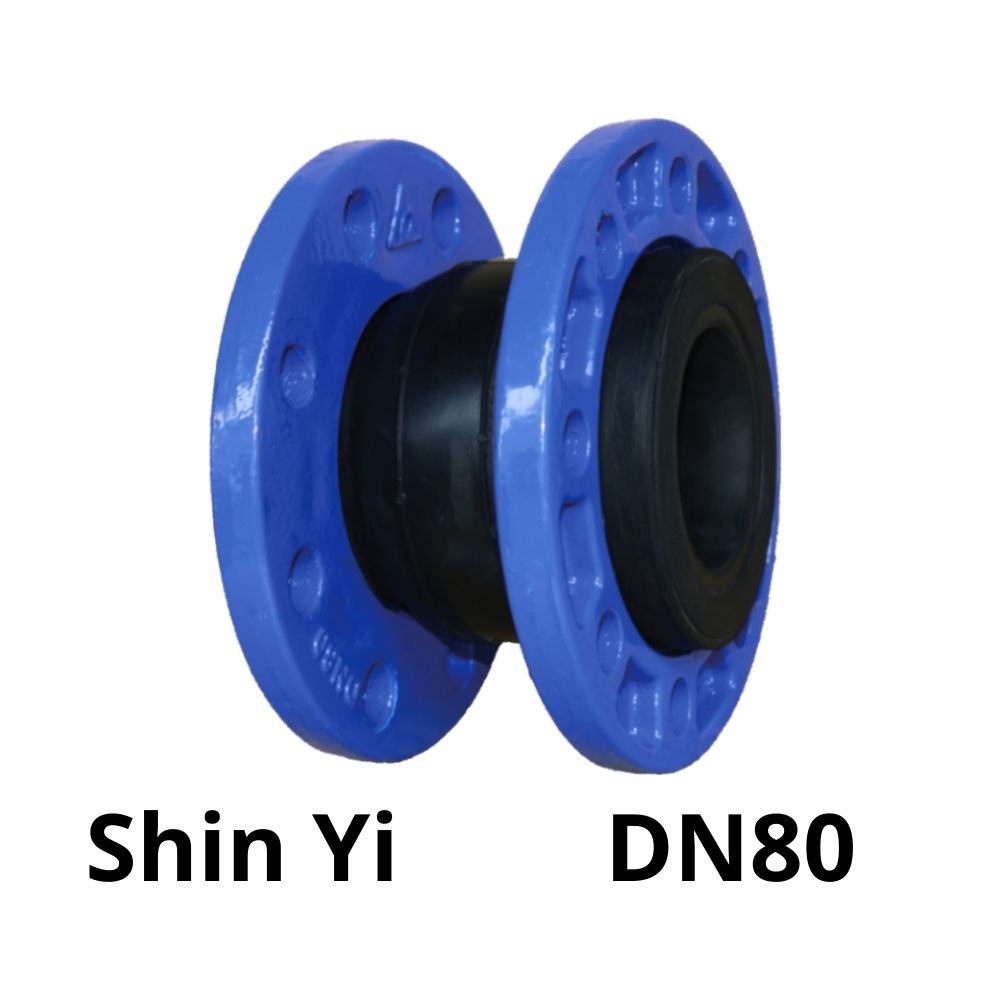

Khớp nối mềm cao su ShinYi DN80

Khái Niệm Khớp Nối Mềm Cao Su Shinyi DN80

Khớp nối mềm cao su Shinyi DN80 (Rubber Flexible Joint DN80) là thiết bị kết nối hai đầu đường ống có đường kính danh nghĩa DN80 (phi 89mm – 3 inch) bằng vật liệu cao su đàn hồi kết hợp với mặt bích kim loại.

Thiết bị này có khả năng:

• Giảm rung động từ máy bơm
• Hấp thụ dao động áp lực trong đường ống
• Bù sai lệch lắp đặt
• Giảm tiếng ồn trong hệ thống

Nhờ những đặc tính này, khớp nối mềm cao su Shinyi DN80 giúp tăng tuổi thọ cho đường ống, van và thiết bị trong hệ thống.

Cấu Tạo Khớp Nối Mềm Cao Su Shinyi DN80

Khớp nối mềm cao su Shinyi DN80 được cấu tạo từ 3 bộ phận chính:

2.1 Thân Cao Su

Phần thân được chế tạo từ cao su tổng hợp chất lượng cao như:

• EPDM – chịu nhiệt, chống hóa chất
• NBR – chịu dầu tốt
• Neoprene – chống ăn mòn

Bên trong có lớp bố vải Nylon giúp tăng độ bền và khả năng chịu áp lực.

2.2 Lớp Gia Cường

Bên trong khớp nối có các lớp:

• Bố sợi tổng hợp
• Lớp thép gia cường

Giúp sản phẩm chịu áp lực cao và chống biến dạng khi hoạt động lâu dài.

2.3 Mặt Bích Kết Nối

Hai đầu khớp nối là mặt bích thép hoặc gang được sơn epoxy chống gỉ.

Tiêu chuẩn mặt bích phổ biến:

• JIS 10K
• BS PN16
• DIN PN16

Giúp sản phẩm dễ dàng lắp đặt vào nhiều hệ thống đường ống khác nhau.

Nguyên Lý Hoạt Động

Khớp nối mềm cao su Shinyi DN80 hoạt động dựa trên độ đàn hồi của vật liệu cao su.

Khi hệ thống vận hành:

• Máy bơm tạo rung động
• Áp lực nước thay đổi
• Đường ống có thể giãn nở do nhiệt

Lúc này thân cao su sẽ:

• Co giãn đàn hồi
• Hấp thụ rung động
• Giảm truyền lực sang đường ống

Nhờ vậy hệ thống hoạt động êm hơn, ổn định hơn và ít xảy ra hư hỏng.

Ưu Điểm Nổi Bật

4.1 Khả Năng Chống Rung Và Giảm Ồn Hiệu Quả

Sản phẩm giúp hấp thụ rung động từ máy bơm, giảm tiếng ồn trong hệ thống đường ống.

4.2 Bù Sai Lệch Đường Ống

Khớp nối mềm có thể bù sai lệch trục, lệch tâm hoặc giãn nở nhiệt, giúp việc lắp đặt dễ dàng hơn.

4.3 Độ Bền Cao

Nhờ vật liệu cao su chất lượng và lớp gia cường bên trong, khớp nối có:

• Tuổi thọ cao
• Chịu áp lực tốt
• Chống ăn mòn

4.4 Lắp Đặt Dễ Dàng

Thiết kế mặt bích tiêu chuẩn DN80, phù hợp với hầu hết các hệ thống đường ống hiện nay.

4.5 Tiết Kiệm Chi Phí Bảo Trì

Nhờ giảm rung và bảo vệ thiết bị, khớp nối giúp:

• Giảm hỏng hóc đường ống
• Giảm chi phí sửa chữa

Thông Số Kỹ Thuật Khớp Nối Mềm Cao Su Shinyi DN80

Thông số	Giá trị
Kích thước	DN80
Đường kính	Phi 89 mm
Kết nối	Mặt bích
Tiêu chuẩn mặt bích	JIS 10K / PN16 / DIN
Áp suất làm việc	10 – 16 bar
Nhiệt độ làm việc	-10°C đến 80°C
Vật liệu cao su	EPDM / NBR
Ứng dụng	Nước, nước thải, HVAC

Ứng Dụng Thực Tế

Nhờ khả năng chống rung và chịu áp lực tốt, khớp nối mềm cao su Shinyi DN80 được sử dụng trong nhiều lĩnh vực:

Hệ thống cấp thoát nước

Giảm rung cho máy bơm nước, bảo vệ đường ống.

Hệ thống phòng cháy chữa cháy (PCCC)

Giúp hệ thống vận hành ổn định khi áp lực thay đổi.

Hệ thống HVAC

Giảm rung và tiếng ồn cho hệ thống chiller, AHU, cooling tower.

Nhà máy công nghiệp

Sử dụng trong:

• Nhà máy xử lý nước
• Nhà máy hóa chất
• Nhà máy thực phẩm
• Nhà máy nhiệt điện
