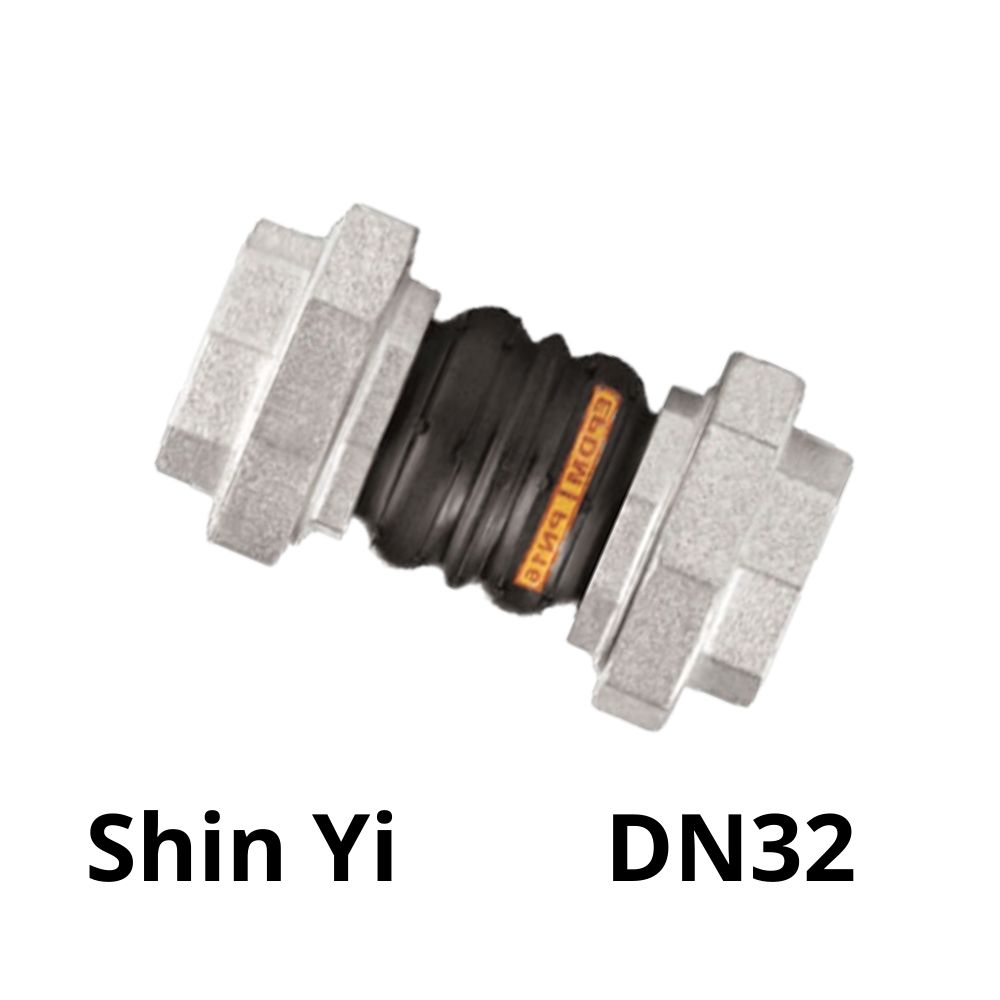

Khớp nối mềm cao su ShinYi DN32
448 ₫
| Mã Hàng Product Code |
TRET |
| Kích Thước Size Range |
DN20 – DN50 |
| Tiêu Chuẩn Thiết Kế Design Standard |
ASTM |
| Tiêu Chuẩn Kết Nối Connection/Flange Standard |
Ren |
| Áp Suất Làm ViệcPressure Rating | JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
Hệ Thống Nước – Water |
Khái Niệm Khớp Nối Mềm Cao Su Shinyi DN32
Khớp nối mềm cao su Shinyi DN32 (Rubber Expansion Joint DN32) là thiết bị kết nối đường ống có đường kính danh nghĩa DN32 tương đương 1 1/4 inch (phi khoảng 42 mm).
Sản phẩm được chế tạo từ cao su đàn hồi kết hợp lớp bố sợi gia cường, cho phép khớp nối co giãn linh hoạt khi hệ thống vận hành.
Chức năng chính của khớp nối mềm:
- Hấp thụ rung động từ máy bơm
- Giảm tiếng ồn trong hệ thống
- Bù giãn nở nhiệt của đường ống
- Hạn chế lực tác động lên van và thiết bị
Nhờ đó giúp bảo vệ toàn bộ hệ thống đường ống và thiết bị liên quan.
Thông Số Kỹ Thuật Khớp Nối Mềm Cao Su DN32
| Thông số | Giá trị |
| Kích thước danh nghĩa | DN32 |
| Đường kính tương đương | 1 1/4 inch (~42 mm) |
| Kiểu kết nối | Ren |
| Chiều dài | 130 – 160 mm |
| Vật liệu cao su | EPDM / NBR |
| Vật liệu đầu nối | Gang dẻo / thép mạ kẽm / inox |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | -10°C đến 80°C |
| Môi trường sử dụng | Nước sạch, nước nóng, khí |
Khớp nối mềm ren thường được sử dụng cho các đường ống kích thước DN15 – DN50.
Cấu Tạo Khớp Nối Mềm Cao Su Shinyi DN32
Khớp nối mềm cao su Shinyi DN32 có cấu tạo nhiều lớp giúp đảm bảo độ bền và khả năng chịu áp lực cao.
Lớp cao su bên trong
- Làm từ EPDM hoặc NBR
- Chịu nước và hóa chất nhẹ
- Chống ăn mòn
Lớp bố sợi gia cường
- Sử dụng sợi Nylon hoặc Polyester
- Tăng khả năng chịu áp lực
Lớp cao su bên ngoài
- Bảo vệ khớp nối khỏi môi trường
- Chống mài mòn và tia UV
Hai đầu kết nối ren
- Gang dẻo hoặc thép mạ kẽm
- Giúp lắp đặt nhanh chóng
Nguyên Lý Hoạt Động
Nguyên lý hoạt động của khớp nối mềm cao su Shinyi DN32 dựa trên độ đàn hồi của cao su.
Khi hệ thống đường ống hoạt động:
- Máy bơm tạo rung động
- Áp lực dòng chảy thay đổi
- Nhiệt độ làm giãn nở đường ống
Phần cao su của khớp nối sẽ co giãn linh hoạt, từ đó:
- Hấp thụ rung động
- Giảm áp lực lên đường ống
- Hạn chế hư hỏng thiết bị
Ưu Điểm Nổi Bật
Khớp nối mềm cao su Shinyi DN32 được sử dụng rộng rãi nhờ các ưu điểm:
Giảm rung động hiệu quả
Cao su đàn hồi giúp hấp thụ rung từ máy bơm.
Giảm tiếng ồn
Giúp hệ thống hoạt động êm ái hơn.
Chống ăn mòn
Cao su EPDM có khả năng chịu nước và môi trường ẩm.
Lắp đặt dễ dàng
Thiết kế ren giúp tháo lắp nhanh chóng.
Độ bền cao
Cấu tạo nhiều lớp giúp sản phẩm có tuổi thọ lâu dài.
Ứng Dụng Thực Tế
Khớp nối mềm cao su Shinyi DN32 được ứng dụng rộng rãi trong nhiều hệ thống.
Hệ thống cấp nước
- Nhà ở
- Chung cư
- Tòa nhà
Hệ thống máy bơm
- Máy bơm tăng áp
- Máy bơm cấp nước
Hệ thống HVAC
- Điều hòa trung tâm
- Hệ thống làm mát
Hệ thống công nghiệp nhỏ
- Đường ống nước
- Hệ thống khí
