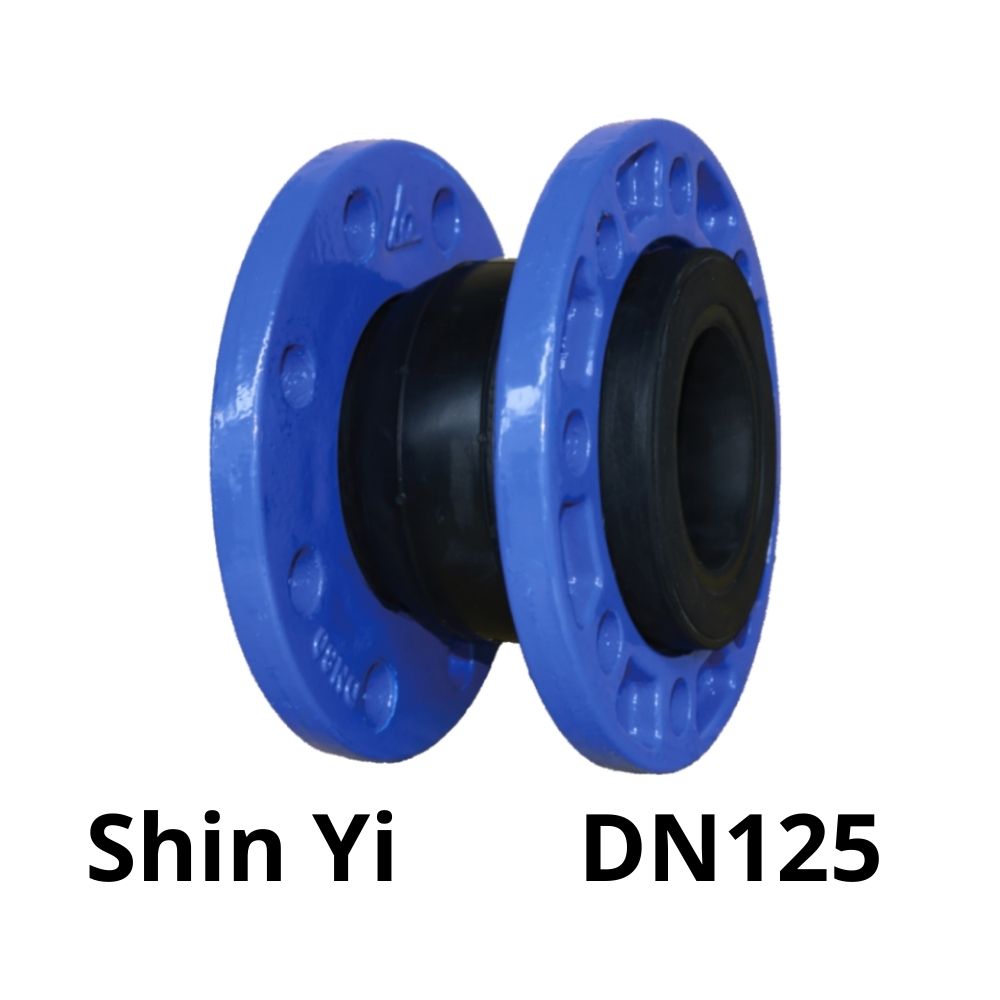

Khớp nối mềm cao su ShinYi DN125

Khái Niệm Khớp Nối Mềm Cao Su ShinYi DN125

Khớp nối mềm cao su ShinYi DN125 (Rubber Flexible Joint DN125) là thiết bị dùng để kết nối hai đoạn đường ống DN125 (phi 141mm – 5 inch) bằng thân cao su đàn hồi kết hợp với mặt bích kim loại.

Thiết bị giúp:

• Hấp thụ rung động từ máy bơm
• Giảm tiếng ồn trong hệ thống
• Bù sai lệch khi lắp đặt đường ống
• Hạn chế ảnh hưởng của giãn nở nhiệt

Nhờ vậy khớp nối mềm DN125 ShinYi giúp hệ thống đường ống vận hành êm ái, an toàn và bền bỉ hơn.

Cấu Tạo Khớp Nối Mềm Cao Su ShinYi DN125

Khớp nối mềm cao su ShinYi DN125 được cấu tạo từ 3 bộ phận chính:

2.1 Thân Cao Su

Thân khớp nối được sản xuất từ cao su tổng hợp cao cấp, phổ biến gồm:

• EPDM – chịu nhiệt và chống hóa chất tốt
• NBR – chịu dầu hiệu quả
• Neoprene – chống ăn mòn và chống lão hóa

Bên trong thân cao su có lớp bố vải nylon gia cường, giúp tăng khả năng chịu áp lực.

2.2 Lớp Gia Cường

Cấu trúc bên trong gồm nhiều lớp:

• Lớp bố vải tổng hợp
• Lớp sợi nylon gia cường

Những lớp này giúp khớp nối:

• Chịu áp lực cao
• Chống biến dạng
• Tăng độ bền khi vận hành lâu dài

2.3 Mặt Bích Kết Nối

Hai đầu khớp nối là mặt bích thép hoặc gang được phủ sơn epoxy chống gỉ.

Các tiêu chuẩn mặt bích phổ biến:

• JIS 10K
• BS PN16
• DIN PN16

Nhờ đó sản phẩm có thể lắp đặt dễ dàng với nhiều hệ thống đường ống khác nhau.

Nguyên Lý Hoạt Động

Khớp nối mềm cao su ShinYi DN125 hoạt động dựa trên đặc tính đàn hồi của cao su.

Khi hệ thống hoạt động:

• Máy bơm tạo rung động
• Áp lực dòng chảy thay đổi
• Đường ống giãn nở do nhiệt

Lúc này thân cao su sẽ:

• Co giãn linh hoạt
• Hấp thụ rung động
• Giảm truyền lực sang đường ống

Nhờ vậy hệ thống hoạt động êm hơn và hạn chế hư hỏng thiết bị.

Ưu Điểm Nổi Bật Của Khớp Nối Mềm ShinYi DN125

Giảm Rung Và Tiếng Ồn Hiệu Quả

Sản phẩm giúp giảm rung động từ máy bơm, hạn chế tiếng ồn trong hệ thống đường ống.

Bù Sai Lệch Đường Ống

Khớp nối có thể bù sai lệch trục, lệch tâm và giãn nở nhiệt, giúp lắp đặt linh hoạt hơn.

Độ Bền Cao

Nhờ cấu tạo nhiều lớp cao su gia cường, sản phẩm có:

• Khả năng chịu áp lực cao
• Chống ăn mòn tốt
• Tuổi thọ lâu dài

Lắp Đặt Nhanh Chóng

Thiết kế mặt bích DN125 tiêu chuẩn, giúp việc lắp đặt nhanh và dễ dàng.

Tiết Kiệm Chi Phí Bảo Trì

Khớp nối giúp:

• Bảo vệ máy bơm
• Giảm hư hỏng đường ống
• Giảm chi phí bảo trì hệ thống

Thông Số Kỹ Thuật Khớp Nối Mềm Cao Su ShinYi DN125

Thông số	Giá trị
Kích thước	DN125
Đường kính	Phi 141 mm
Kiểu kết nối	Mặt bích
Tiêu chuẩn bích	JIS 10K / PN16 / DIN
Áp suất làm việc	10 – 16 bar
Nhiệt độ làm việc	-10°C đến 80°C
Vật liệu cao su	EPDM / NBR
Ứng dụng	Nước, nước thải, HVAC

Ứng Dụng Thực Tế

Khớp nối mềm cao su ShinYi DN125 được ứng dụng trong nhiều hệ thống:

Hệ Thống Cấp Thoát Nước

Giảm rung động cho máy bơm nước và đường ống lớn.

Hệ Thống Phòng Cháy Chữa Cháy (PCCC)

Đảm bảo hệ thống ổn định khi áp lực thay đổi.

Hệ Thống HVAC

Giảm rung và tiếng ồn cho:

• Chiller
• Cooling tower
• AHU

Nhà Máy Công Nghiệp

Sử dụng trong:

• Nhà máy xử lý nước
• Nhà máy hóa chất
• Nhà máy thực phẩm
• Nhà máy điện
