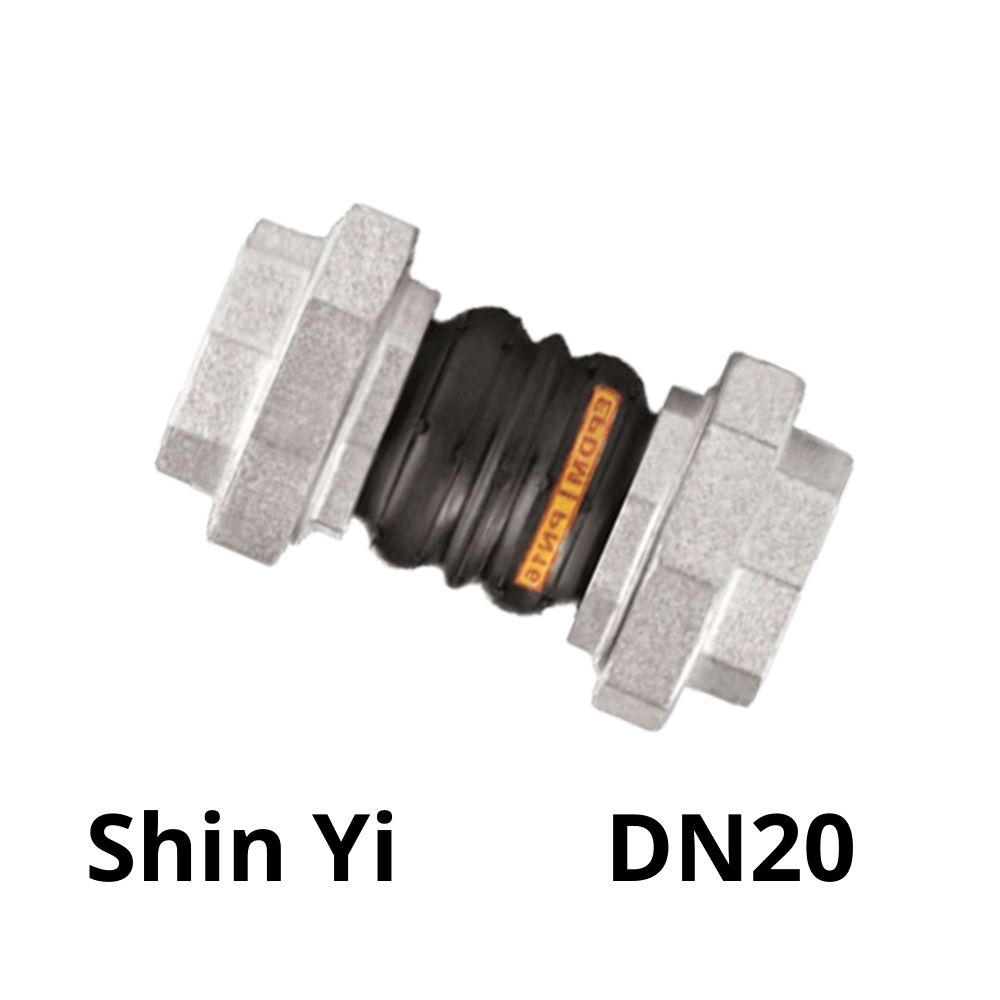

Khớp nối mềm cao su ShinYi DN20
448 ₫
| Mã Hàng Product Code |
TRET |
| Kích Thước Size Range |
DN20 – DN50 |
| Tiêu Chuẩn Thiết Kế Design Standard |
ASTM |
| Tiêu Chuẩn Kết Nối Connection/Flange Standard |
Ren |
| Áp Suất Làm ViệcPressure Rating | JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
Hệ Thống Nước – Water |
Khái Niệm Khớp Nối Mềm Cao Su ShinYi DN20
Khớp nối mềm cao su ShinYi DN20 (Rubber Expansion Joint DN20) là loại khớp nối có đường kính danh nghĩa DN20 (tương đương 3/4 inch – phi khoảng 27 mm), được làm từ cao su đàn hồi kết hợp lớp bố sợi gia cường.
Thiết bị được lắp giữa hai đoạn ống hoặc giữa máy bơm và đường ống nhằm:
- Giảm rung động
- Giảm tiếng ồn
- Hấp thụ giãn nở nhiệt
- Bù sai lệch vị trí đường ống
Nhờ đó giúp bảo vệ hệ thống đường ống và tăng tuổi thọ thiết bị.
Thông Số Kỹ Thuật Khớp Nối Cao Su ShinYi DN20
| Thông số | Giá trị |
| Kích thước danh nghĩa | DN20 |
| Đường kính tương đương | 3/4 inch (~26.9 mm) |
| Kiểu kết nối | Ren |
| Chiều dài | 120 – 150 mm |
| Vật liệu thân | Cao su EPDM / NBR |
| Vật liệu đầu nối | Thép mạ kẽm / Inox / Đồng |
| Áp suất làm việc | 10 – 16 bar |
| Nhiệt độ làm việc | -10°C đến 80°C |
| Môi trường | Nước, khí nén, nước nóng |
Khớp nối mềm cao su ren thường có kích thước từ DN15 – DN50, phù hợp với hệ thống đường ống nhỏ.
Cấu Tạo Khớp Nối Mềm Cao Su DN20
Khớp nối mềm cao su ShinYi DN20 được cấu tạo từ nhiều lớp nhằm đảm bảo độ bền và khả năng chịu áp lực cao.
- Lớp cao su bên trong
- Làm từ EPDM hoặc NBR
- Chịu nước, hóa chất nhẹ
- Chống ăn mòn
- Lớp bố sợi gia cường
- Thường dùng Nylon fabric
- Tăng độ bền cơ học
- Giữ hình dạng khi chịu áp lực
- Lớp cao su bên ngoài
- Bảo vệ khớp nối khỏi môi trường
- Chống mài mòn và tia UV
- Hai đầu kết nối ren
- Gang dẻo hoặc thép mạ kẽm
- Giúp lắp đặt nhanh với đường ống ren
Nguyên Lý Hoạt Động
Nguyên lý hoạt động của khớp nối mềm cao su ShinYi DN20 dựa trên độ đàn hồi của cao su.
Khi hệ thống vận hành:
- Máy bơm tạo rung động
- Áp lực nước thay đổi
- Nhiệt độ làm đường ống giãn nở
Phần cao su sẽ co giãn linh hoạt, giúp:
- Hấp thụ rung động
- Giảm lực tác động lên đường ống
- Hạn chế nứt vỡ hệ thống
Ưu Điểm Nổi Bật
Khớp nối mềm cao su ShinYi DN20 được sử dụng rộng rãi nhờ các ưu điểm:
Giảm rung và tiếng ồn tốt
Cao su đàn hồi giúp giảm rung động từ máy bơm.
Chịu áp lực cao
Có thể làm việc 10 – 16 bar trong hệ thống nước.
Chống ăn mòn
Cao su EPDM chịu được môi trường nước và hóa chất nhẹ.
Lắp đặt dễ dàng
Kết nối ren giúp tháo lắp nhanh.
Tuổi thọ cao
Cấu tạo nhiều lớp giúp khớp nối bền và ổn định.
Ứng Dụng Thực Tế
Khớp nối mềm cao su ShinYi DN20 thường được sử dụng trong:
Hệ thống cấp nước dân dụng
- Nhà ở
- Chung cư
- Tòa nhà
Hệ thống máy bơm
- Máy bơm nước gia đình
- Máy bơm tăng áp
Hệ thống HVAC
- Điều hòa trung tâm
- Hệ thống làm mát
Hệ thống công nghiệp nhỏ
- Đường ống khí
- Hệ thống nước làm mát
