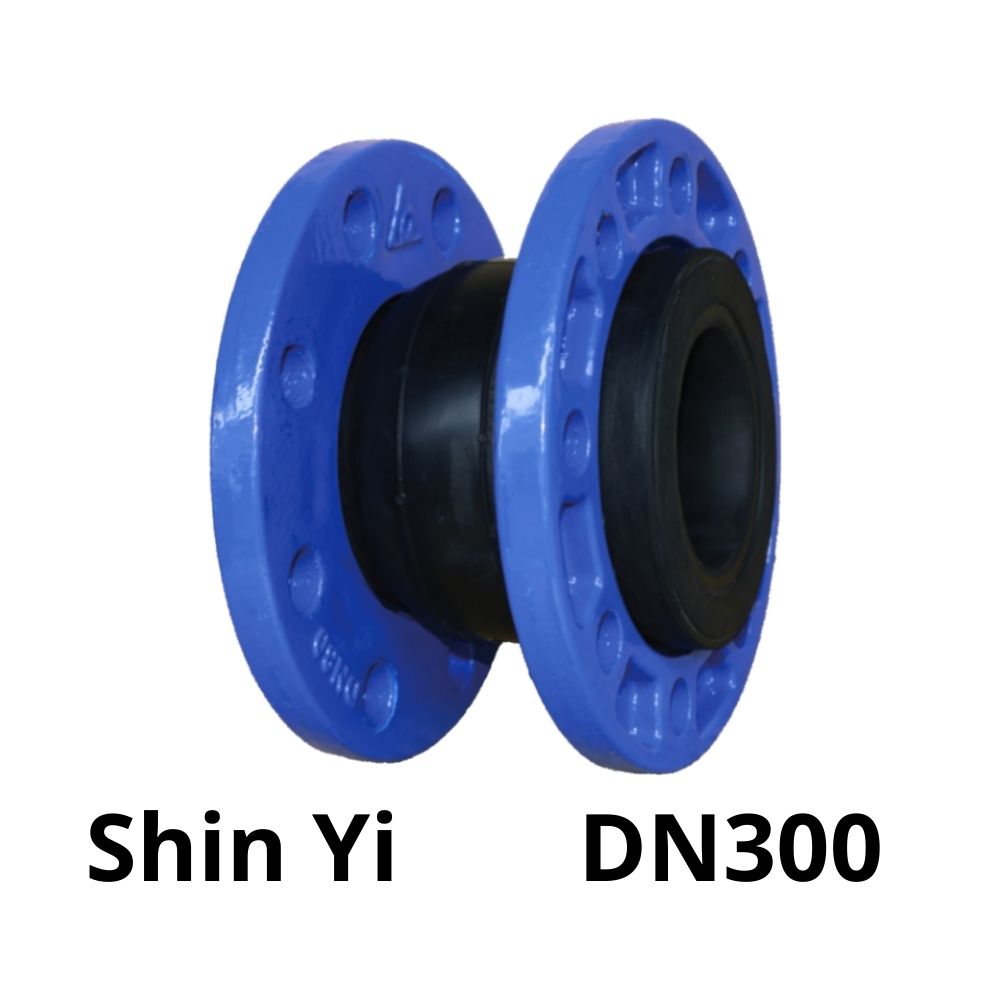

Khớp nối mềm cao su ShinYi DN300

Khái Niệm Khớp Nối Mềm Cao Su ShinYi DN300

Khớp nối mềm cao su ShinYi DN300 (Rubber Flexible Joint DN300) là thiết bị dùng để kết nối hai đoạn đường ống có kích thước DN300 (phi 325mm – 12 inch). Thân khớp nối được làm từ cao su đàn hồi có khả năng hấp thụ rung động và giảm áp lực truyền qua hệ thống.

Chức năng chính của khớp nối:

• Giảm rung động từ máy bơm
• Hấp thụ dao động áp lực trong đường ống
• Giảm tiếng ồn trong quá trình vận hành
• Bù sai lệch khi lắp đặt hoặc do giãn nở nhiệt

Nhờ đó khớp nối mềm DN300 ShinYi giúp hệ thống đường ống hoạt động ổn định, an toàn và bền bỉ hơn.

Cấu Tạo Khớp Nối Mềm Cao Su ShinYi DN300

Khớp nối mềm ShinYi DN300 được thiết kế với cấu tạo chắc chắn gồm 3 bộ phận chính.

2.1 Thân Cao Su

Thân khớp nối được sản xuất từ cao su tổng hợp chất lượng cao, phổ biến gồm:

• EPDM – chịu nhiệt, chống hóa chất tốt
• NBR – chịu dầu hiệu quả
• Neoprene – chống ăn mòn và chống lão hóa

Bên trong thân cao su có lớp bố sợi nylon gia cường, giúp tăng khả năng chịu áp lực và độ bền.

2.2 Lớp Gia Cường

Bên trong khớp nối có nhiều lớp cấu trúc:

• Lớp bố vải tổng hợp
• Lớp sợi nylon gia cường

Những lớp này giúp sản phẩm:

• Chịu áp lực cao
• Chống biến dạng
• Tăng tuổi thọ khi sử dụng lâu dài

2.3 Mặt Bích Kết Nối

Hai đầu khớp nối là mặt bích thép hoặc gang được phủ sơn epoxy chống gỉ.

Các tiêu chuẩn mặt bích phổ biến:

• JIS 10K
• BS PN16
• DIN PN16

Thiết kế này giúp khớp nối mềm ShinYi DN300 dễ dàng lắp đặt với nhiều hệ thống đường ống khác nhau.

Nguyên Lý Hoạt Động

Khớp nối mềm cao su ShinYi DN300 hoạt động dựa trên đặc tính đàn hồi của cao su.

Trong quá trình vận hành:

• Máy bơm tạo rung động
• Áp lực dòng chảy thay đổi
• Đường ống giãn nở do nhiệt độ

Thân cao su của khớp nối sẽ:

• Co giãn linh hoạt
• Hấp thụ rung động
• Giảm lực tác động lên đường ống

Nhờ đó hệ thống vận hành êm ái và ổn định hơn, hạn chế hư hỏng thiết bị.

Ưu Điểm Nổi Bật Của Khớp Nối Mềm ShinYi DN300

Khả Năng Giảm Rung Hiệu Quả

Khớp nối giúp hấp thụ rung động từ máy bơm công suất lớn, bảo vệ hệ thống đường ống.

Giảm Tiếng Ồn Trong Hệ Thống

Vật liệu cao su đàn hồi giúp giảm tiếng ồn đáng kể khi hệ thống hoạt động.

Bù Sai Lệch Đường Ống

Khớp nối có khả năng bù sai lệch trục, lệch tâm và giãn nở nhiệt, giúp hệ thống linh hoạt hơn.

Độ Bền Cao

Sản phẩm có:

• Khả năng chịu áp lực tốt
• Chống ăn mòn hiệu quả
• Tuổi thọ lâu dài

Lắp Đặt Dễ Dàng

Thiết kế mặt bích DN300 tiêu chuẩn, giúp việc lắp đặt nhanh chóng và thuận tiện.

Thông Số Kỹ Thuật Khớp Nối Mềm Cao Su ShinYi DN300

Thông số	Giá trị
Kích thước	DN300
Đường kính	Phi 325 mm
Kiểu kết nối	Mặt bích
Tiêu chuẩn bích	JIS 10K / PN16 / DIN
Áp suất làm việc	10 – 16 bar
Nhiệt độ làm việc	-10°C đến 80°C
Vật liệu cao su	EPDM / NBR
Ứng dụng	Nước, nước thải, HVAC

Ứng Dụng Thực Tế

Khớp nối mềm cao su ShinYi DN300 được sử dụng rộng rãi trong các hệ thống công nghiệp lớn.

Hệ Thống Cấp Thoát Nước

Giảm rung động cho máy bơm công suất lớn và đường ống kích thước lớn.

Hệ Thống Phòng Cháy Chữa Cháy (PCCC)

Giúp hệ thống ổn định khi áp lực nước thay đổi.

Hệ Thống HVAC

Giảm rung và tiếng ồn cho:

• Chiller
• Cooling tower
• AHU

Nhà Máy Công Nghiệp

Ứng dụng trong:

• Nhà máy xử lý nước
• Nhà máy hóa chất
• Nhà máy thực phẩm
• Nhà máy nhiệt điện
