Khớp nối mềm cao su ShinYi DN25
448 ₫
| Mã Hàng Product Code |
TRET |
| Kích Thước Size Range |
DN20 – DN50 |
| Tiêu Chuẩn Thiết Kế Design Standard |
ASTM |
| Tiêu Chuẩn Kết Nối Connection/Flange Standard |
Ren |
| Áp Suất Làm ViệcPressure Rating | JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
Hệ Thống Nước – Water |

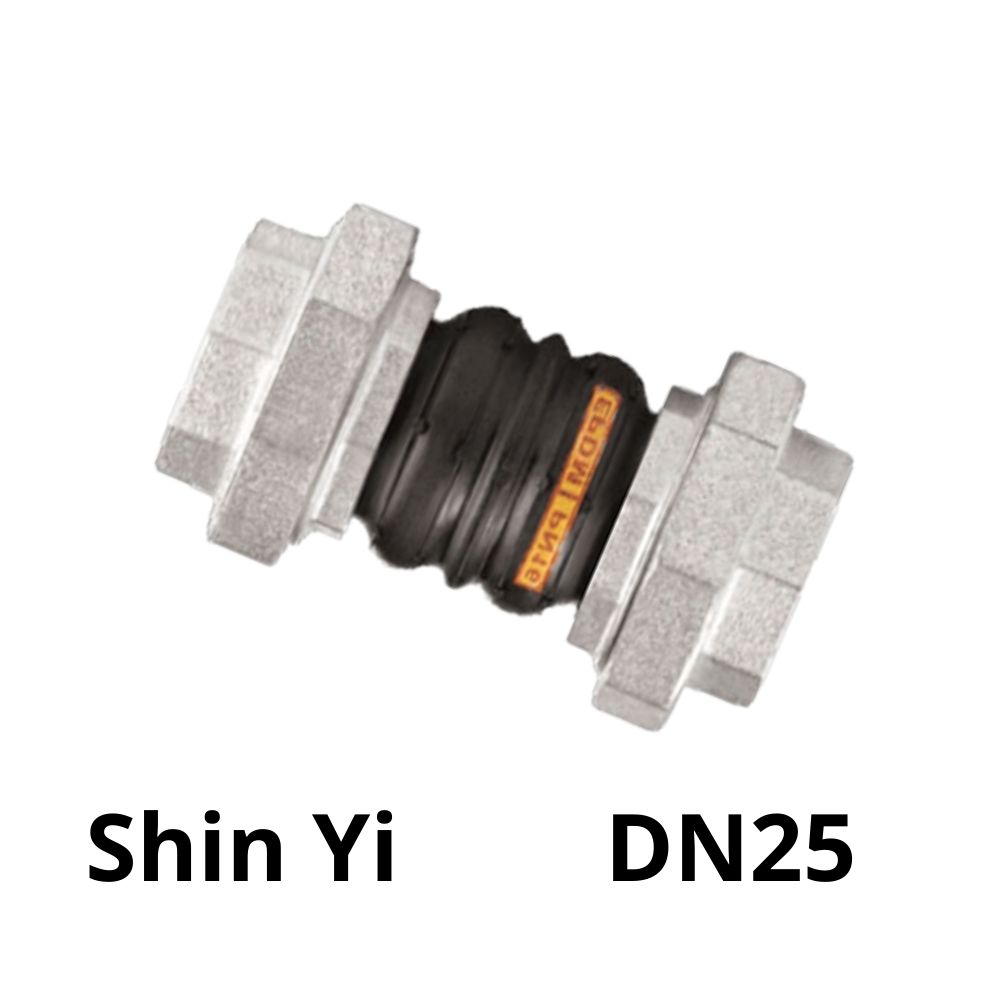

Khái Niệm Khớp Nối Mềm Cao Su ShinYi DN25
Khớp nối mềm cao su ShinYi DN25 (Rubber Expansion Joint DN25) là thiết bị kết nối đường ống có đường kính danh nghĩa DN25 (tương đương 1 inch – phi khoảng 34 mm).
Thiết bị được chế tạo từ cao su đàn hồi kết hợp lớp bố sợi gia cường, giúp hấp thụ rung động và giảm áp lực tác động lên hệ thống.
Chức năng chính của khớp nối mềm:
- Giảm rung động từ máy bơm
- Hấp thụ giãn nở nhiệt của đường ống
- Giảm tiếng ồn trong hệ thống
- Bù sai lệch vị trí lắp đặt
Nhờ đó giúp tăng tuổi thọ cho đường ống, van và máy bơm.
Thông Số Kỹ Thuật Khớp Nối Mềm Cao Su DN25
| Thông số | Giá trị |
| Kích thước danh nghĩa | DN25 |
| Đường kính tương đương | 1 inch (~33.7 mm) |
| Kiểu kết nối | Ren |
| Chiều dài | 120 – 150 mm |
| Vật liệu cao su | EPDM / NBR |
| Vật liệu đầu nối | Gang dẻo / thép mạ kẽm / inox |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | -10°C đến 80°C |
| Môi trường sử dụng | Nước sạch, nước nóng, khí |
Khớp nối mềm ren thường được sản xuất với kích thước DN15 – DN50, phù hợp cho các hệ thống đường ống nhỏ và trung bình.

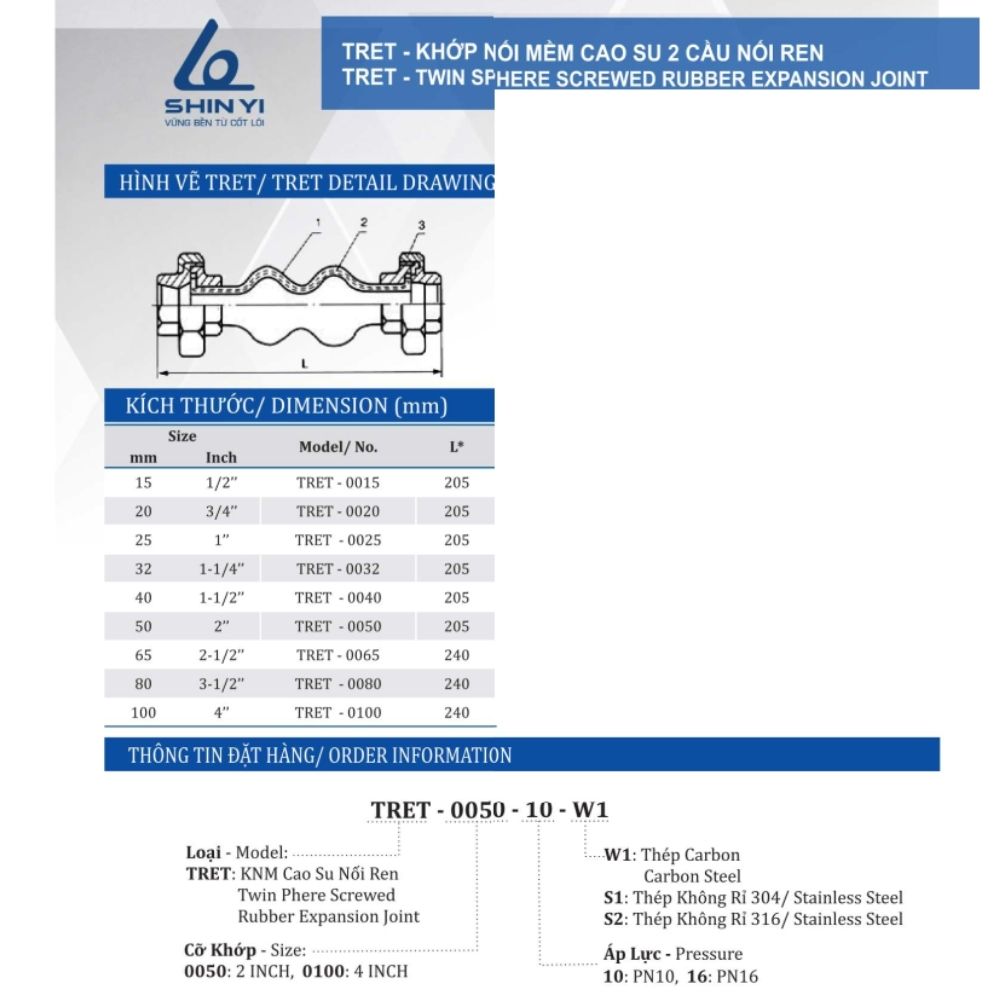

Cấu Tạo Khớp Nối Mềm Cao Su ShinYi DN25
Khớp nối mềm cao su ShinYi DN25 được thiết kế với nhiều lớp nhằm đảm bảo độ bền và khả năng chịu áp lực cao.
Lớp cao su bên trong
- Làm từ EPDM hoặc NBR
- Chịu nước, hóa chất nhẹ
- Chống ăn mòn
Lớp bố sợi gia cường
- Sử dụng Nylon hoặc Polyester
- Tăng độ bền và chịu áp lực
Lớp cao su bên ngoài
- Bảo vệ khớp nối khỏi tác động môi trường
- Chống mài mòn và tia UV
Hai đầu ren kết nối
- Thường làm từ gang dẻo hoặc thép mạ kẽm
- Giúp lắp đặt nhanh và dễ dàng
Nguyên Lý Hoạt Động
Nguyên lý hoạt động của khớp nối mềm cao su ShinYi DN25 dựa trên độ đàn hồi của vật liệu cao su.
Trong quá trình vận hành hệ thống:
- Máy bơm tạo ra rung động
- Áp lực nước thay đổi
- Nhiệt độ làm đường ống giãn nở
Phần cao su của khớp nối sẽ co giãn linh hoạt, từ đó:
- Hấp thụ rung động
- Giảm áp lực lên hệ thống
- Hạn chế hư hỏng đường ống
Ưu Điểm Nổi Bật
Khớp nối mềm cao su ShinYi DN25 được sử dụng rộng rãi nhờ nhiều ưu điểm nổi bật:
Giảm rung hiệu quả
Hấp thụ rung động từ máy bơm và dòng chảy.
Giảm tiếng ồn
Giúp hệ thống vận hành êm ái.
Chống ăn mòn tốt
Cao su EPDM có khả năng chịu nước và hóa chất nhẹ.
Lắp đặt nhanh chóng
Kết nối ren giúp việc lắp đặt đơn giản.
Tuổi thọ cao
Cấu tạo nhiều lớp giúp sản phẩm bền và ổn định.
Ứng Dụng Thực Tế
Khớp nối mềm cao su ShinYi DN25 được sử dụng trong nhiều hệ thống khác nhau.
Hệ thống cấp nước dân dụng
- Nhà ở
- Chung cư
- Tòa nhà
Hệ thống máy bơm
- Máy bơm tăng áp
- Máy bơm nước sinh hoạt
Hệ thống HVAC
- Điều hòa trung tâm
- Hệ thống làm mát
Hệ thống công nghiệp nhỏ
- Đường ống nước
- Hệ thống khí
