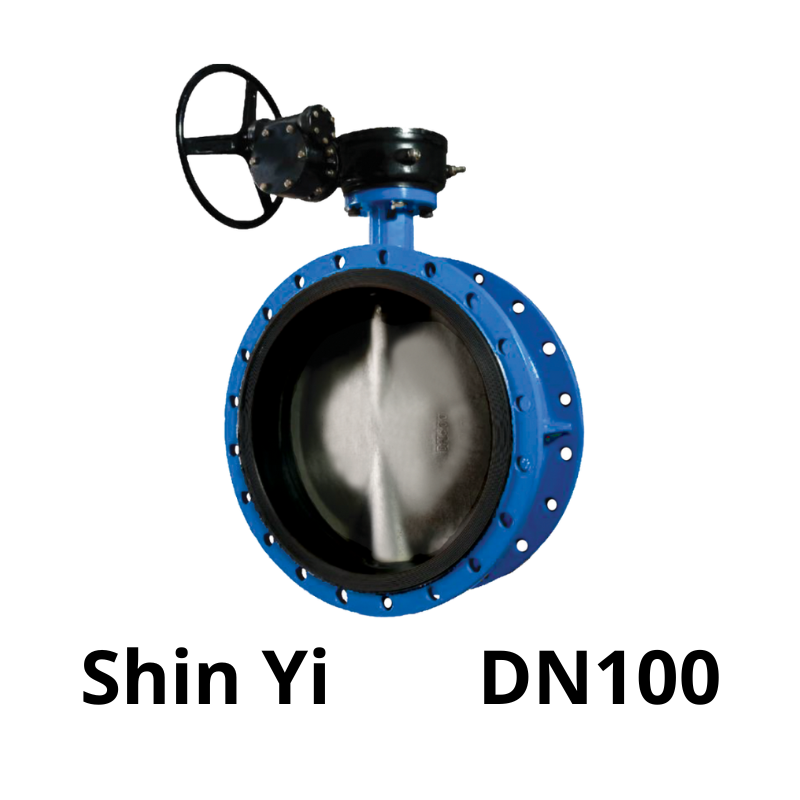

Van bướm mặt bích tay quay ShinYi DN100
1.116 ₫
| Mã Hàng Product Code |
FBGS |
| Kích Thước Size Range |
DN100 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5155 – API 609 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái niệm van bướm mặt bích tay quay ShinYi DN100
Van bướm mặt bích tay quay là loại van điều khiển lưu lượng bằng cách xoay đĩa van quanh trục cố định, được điều khiển thông qua tay quay vô lăng và hộp số. Kết nối mặt bích 2 đầu giúp tăng độ kín khít, độ ổn định và khả năng chịu áp cao, đặc biệt phù hợp với các đường ống kích thước trung bình như DN100.
Cấu tạo của van bướm mặt bích tay quay ShinYi DN100
Cấu tạo van gồm các bộ phận chính:
- Thân van: Làm từ gang cầu FCD450 hoặc gang xám, phủ epoxy chống ăn mòn, kiểu kết nối mặt bích tiêu chuẩn PN10/PN16.
- Đĩa van (cánh van): Inox 304, gang mạ hoặc hợp kim, xoay trong lòng thân van để điều tiết dòng chảy.
- Trục van: Inox 304 hoặc 316, truyền chuyển động từ tay quay đến đĩa van.
- Gioăng làm kín: Cao su EPDM hoặc NBR, giúp ngăn rò rỉ lưu chất.
- Tay quay & hộp số: Cho phép điều khiển van bằng lực nhỏ, dễ thao tác, đảm bảo độ chính xác.
Nguyên lý hoạt động
- Khi người vận hành xoay tay quay, hộp số truyền động đến trục van.
- Trục xoay làm cánh van xoay theo góc 0°–90°, thay đổi trạng thái đóng/mở:
- Cánh van song song với dòng chảy → mở hoàn toàn.
- Cánh van vuông góc với dòng chảy → đóng hoàn toàn.
- Cánh van mở một phần → điều tiết lưu lượng theo ý muốn.

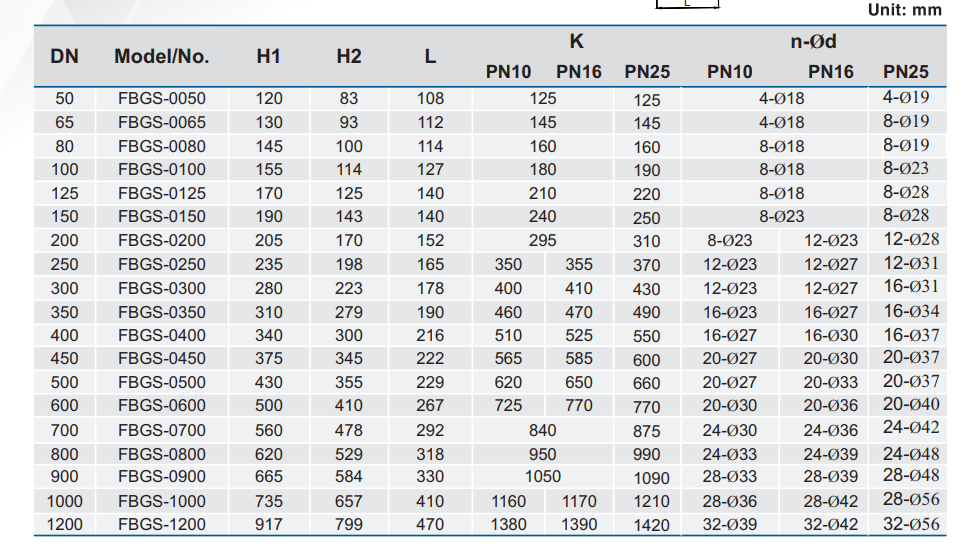

Thông số kỹ thuật van bướm mặt bích tay quay ShinYi DN100
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi (Việt Nam) |
| Kích thước danh định | DN100 (4 inch) |
| Kiểu kết nối | Mặt bích 2 đầu (tiêu chuẩn PN10/PN16) |
| Vật liệu thân | Gang cầu FCD450 / gang xám |
| Cánh van | Inox 304 / gang mạ / hợp kim |
| Trục van | Inox 304 hoặc 316 |
| Gioăng làm kín | EPDM hoặc NBR |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Môi chất sử dụng | Nước, khí, hơi, dầu nhẹ, hóa chất loãng |
| Sơn phủ | Epoxy ≥ 250µm phủ toàn bộ |
| Cơ cấu điều khiển | Tay quay vô lăng + hộp số giảm tốc |
Đặc điểm nổi bật
- Vận hành nhẹ nhàng, chính xác nhờ tay quay kết hợp hộp số.
- Kết nối mặt bích chắc chắn, phù hợp hệ thống có áp và rung động.
- Gioăng kín tuyệt đối, chống rò rỉ hiệu quả.
- Cánh van, trục van bằng inox, chịu lực, chống gỉ tốt.
- Phù hợp nhiều môi trường, từ nước sạch đến hóa chất nhẹ.
Ứng dụng của van bướm mặt bích tay quay ShinYi DN100
Van được sử dụng phổ biến trong:
- Hệ thống cấp nước sạch đô thị và công nghiệp
- Trạm bơm, nhà máy xử lý nước thải
- Hệ thống PCCC (vòng tròn chữa cháy DN100)
- Hệ thống khí nén, hơi nóng áp suất thấp
- Ngành thực phẩm, hóa chất nhẹ, dệt nhuộm, giấy
- Hệ thống HVAC, cơ điện công trình (MEP)
Kết luận
Van bướm mặt bích tay quay ShinYi DN100 là giải pháp đóng/mở và điều tiết dòng chảy hiệu quả, đáng tin cậy cho các hệ thống đường ống cỡ trung. Với thiết kế chắc chắn, vận hành mượt mà và độ bền cao, sản phẩm là lựa chọn lý tưởng cho công trình hạ tầng, công nghiệp và dân dụng.
Bạn đang cần tìm van bướm DN100 tay quay mặt bích ShinYi chính hãng, có sẵn hàng, giá tốt? Hãy lựa chọn ShinYi – thương hiệu được các nhà thầu và kỹ sư cơ điện tin dùng trong hàng ngàn công trình trên cả nước.
