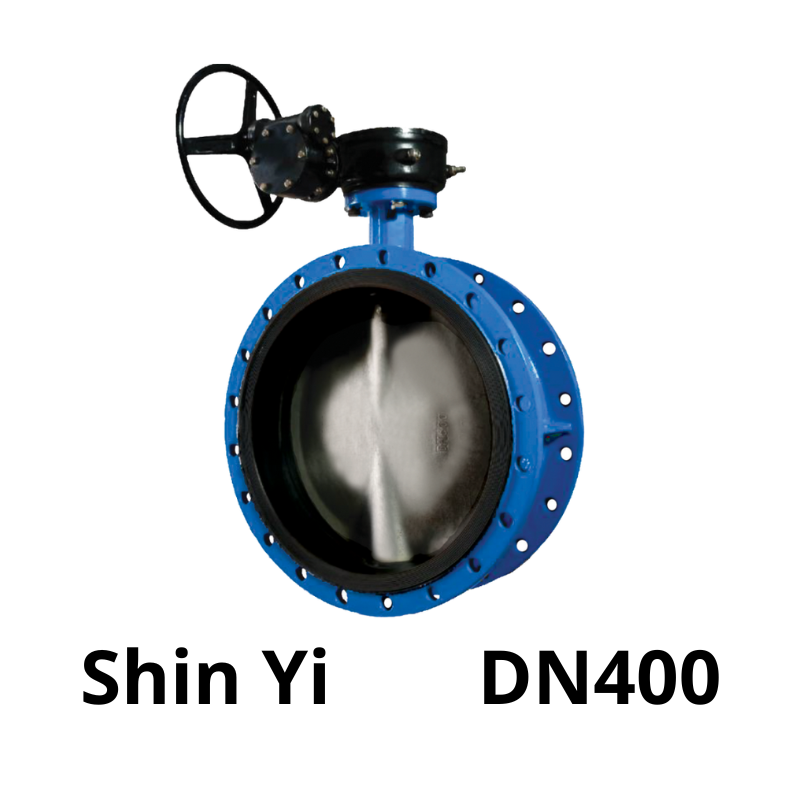

Van bướm mặt bích tay quay ShinYi DN400
1.130 ₫
| Mã Hàng Product Code |
FBGS |
| Kích Thước Size Range |
DN400 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5155 – API 609 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái niệm van bướm mặt bích tay quay ShinYi DN400
Van bướm tay quay mặt bích Shinyi là thiết bị cơ học hoạt động bằng tay quay, sử dụng hộp số giảm tốc để điều khiển đĩa van hình tròn quay quanh trục nhằm đóng mở hoặc điều tiết dòng chảy. Kiểu kết nối mặt bích 2 đầu giúp tăng độ ổn định, giảm rung lắc và chống xì rò hiệu quả khi lắp đặt vào hệ thống đường ống lớn như DN400.
Cấu tạo của van bướm mặt bích tay quay ShinYi DN400
Van bao gồm các bộ phận chính sau:
- Thân van: Làm từ gang cầu FCD450 hoặc gang xám, thiết kế 2 mặt bích tiêu chuẩn, sơn phủ epoxy chống ăn mòn.
- Cánh van (đĩa van): Làm bằng inox 304, gang mạ hoặc hợp kim chống gỉ, chịu lực tốt, xoay trong thân van để điều tiết dòng chảy.
- Trục van: Inox 304 hoặc 316, liên kết giữa hộp số và cánh van.
- Gioăng làm kín: Cao su EPDM hoặc NBR, đàn hồi tốt, kín khít cao.
- Tay quay + hộp số giảm tốc: Giúp điều khiển van chính xác, giảm lực vận hành.
Nguyên lý hoạt động
- Khi người vận hành xoay tay quay vô lăng, hộp số truyền lực tới trục van.
- Trục quay làm cánh van xoay từ 0° đến 90°:
- 0° (đóng hoàn toàn): Cánh van vuông góc với dòng chảy, ngăn lưu chất.
- 90° (mở hoàn toàn): Cánh van song song dòng chảy, cho phép lưu chất đi qua.
- Mở một phần: Điều tiết lưu lượng theo nhu cầu sử dụng.
Thông số kỹ thuật van bướm mặt bích tay quay ShinYi DN400
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi (Việt Nam) |
| Kích thước danh định | DN400 (16 inch) |
| Kiểu kết nối | Mặt bích 2 đầu (PN10/PN16) |
| Vật liệu thân | Gang cầu FCD450 hoặc gang xám |
| Cánh van | Inox 304 / gang mạ / hợp kim |
| Trục van | Inox 304 hoặc 316 |
| Gioăng làm kín | EPDM / NBR |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Môi chất sử dụng | Nước, khí, hơi, dầu nhẹ, hóa chất loãng |
| Sơn phủ | Epoxy ≥ 250µm phủ toàn bộ |
| Cơ cấu điều khiển | Tay quay vô lăng + hộp số giảm tốc |
Đặc điểm nổi bật
- Vận hành nhẹ, lực quay nhỏ nhờ hộp số giảm tốc trợ lực.
- Độ kín cao, chống rò rỉ tốt, đảm bảo an toàn trong vận hành.
- Kết nối mặt bích chắc chắn, phù hợp đường ống cỡ lớn, hạn chế rung động.
- Vật liệu bền bỉ, chống gỉ, chống ăn mòn, tuổi thọ lâu dài.
- Dễ bảo trì, thay thế, thuận tiện trong quản lý và vận hành hệ thống.
Ứng dụng của van bướm mặt bích tay quay ShinYi DN400
Van được sử dụng rộng rãi trong nhiều hệ thống như:
- Hệ thống cấp thoát nước đô thị, nhà máy xử lý nước sạch
- Trạm bơm, nhà máy thủy điện, nhiệt điện
- Hệ thống PCCC công nghiệp, trung tâm thương mại, kho hàng
- Hệ thống dẫn khí, dẫn hơi công nghiệp
- Ngành chế biến thực phẩm, hóa chất nhẹ, dệt nhuộm
- Hệ thống HVAC, cơ điện lạnh và đường ống lớn trong công trình MEP
Kết luận
Van bướm mặt bích tay quay ShinYi DN400 là giải pháp lý tưởng cho các hệ thống đường ống lớn cần đóng/mở linh hoạt, vận hành ổn định và độ kín khít cao. Với chất lượng đạt tiêu chuẩn, thiết kế tối ưu và giá thành hợp lý, đây là lựa chọn đáng tin cậy cho mọi công trình công nghiệp và dân dụng quy mô lớn.
Bạn đang tìm van bướm DN400 tay quay mặt bích ShinYi chính hãng, sẵn kho, giá tốt và hỗ trợ kỹ thuật tận tâm? Hãy chọn ShinYi – thương hiệu van công nghiệp được tin dùng trong hàng nghìn dự án trên toàn quốc.
Xem thêm thương hiệu van itap italy đa dạng chủng loại kích thước bảo hành 12 tháng.
