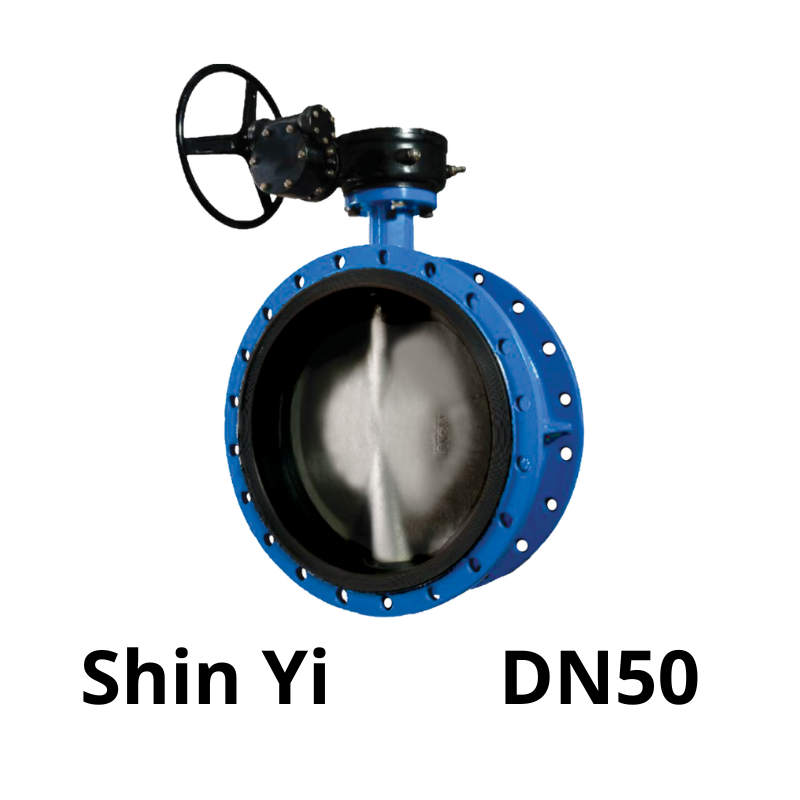

Van bướm mặt bích tay quay ShinYi DN50
1.112 ₫
| Mã Hàng Product Code |
FBGS |
| Kích Thước Size Range |
DN50 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5155 – API 609 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Van bướm mặt bích tay quay ShinYi DN50 là gì?
Van bướm mặt bích tay quay ShinYi DN50 là loại van đĩa có chức năng đóng, mở hoặc điều tiết dòng chảy trong hệ thống đường ống. Điểm nổi bật là van sử dụng kết nối mặt bích chắc chắn và tay quay có hộp số giảm tốc, giúp vận hành dễ dàng với lực nhỏ.
So với van tay gạt, dòng van tay quay đặc biệt phù hợp cho hệ thống có áp suất cao, yêu cầu thao tác mượt và điều chỉnh chính xác hơn.
Cấu tạo van bướm mặt bích tay quay ShinYi DN50
- Thân van: Gang cầu FCD hoặc gang xám, phủ epoxy chống ăn mòn.
- Đĩa van: Inox 304 hoặc 316, chống ăn mòn, phù hợp nhiều loại môi chất.
- Trục van: Làm bằng inox 304, truyền mô-men xoắn từ tay quay đến đĩa.
- Gioăng làm kín: EPDM hoặc NBR – đảm bảo độ kín cao, chống rò rỉ.
- Tay quay: Kết hợp hộp số, giúp vận hành êm ái, nhẹ và chính xác.
- Kết nối: Dạng mặt bích (flanged), bắt bulong trực tiếp vào ống.
Nguyên lý hoạt động
- Khi người vận hành xoay tay quay, hộp số giảm tốc sẽ quay trục van với tốc độ chậm nhưng lực lớn.
- Trục van truyền động làm đĩa xoay từ 0° (đóng) đến 90° (mở) hoặc dừng ở vị trí bất kỳ để điều tiết lưu lượng.
- Thiết kế tay quay hộp số giúp đóng/mở van dễ dàng, không bị sốc áp hoặc rung giật.
Thông số kỹ thuật van bướm mặt bích tay quay ShinYi DN50
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi – Việt Nam |
| Kích thước danh định | DN50 (2 inch) |
| Hình thức vận hành | Tay quay kết hợp hộp số |
| Kiểu kết nối | Mặt bích (flanged) |
| Vật liệu thân | Gang cầu FCD hoặc gang xám |
| Vật liệu đĩa | Inox 304/316 hoặc gang mạ niken |
| Vật liệu trục | Inox 304 |
| Vật liệu gioăng | EPDM hoặc NBR |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | -10 ~ 80°C |
| Môi chất sử dụng | Nước, khí nén, hơi, dầu nhẹ, nước thải, hóa chất nhẹ |
Đặc điểm nổi bật
- Kết nối chắc chắn: Dạng mặt bích phù hợp hệ thống chịu rung lắc hoặc áp suất cao.
- Vận hành nhẹ nhàng: Tay quay hộp số giúp điều khiển lực nhẹ, chính xác, không cần dùng sức.
- Độ bền cao: Vật liệu thân và đĩa có khả năng chống ăn mòn tốt, tuổi thọ cao.
- Kín khít tuyệt đối: Gioăng EPDM/NBR chống rò rỉ hiệu quả kể cả khi đóng/mở nhiều lần.
- Dễ bảo trì, lắp đặt: Cấu trúc tiêu chuẩn, dễ thay thế và kiểm tra định kỳ.
Ứng dụng thực tế
Van bướm mặt bích tay quay ShinYi DN50 phù hợp với nhiều hệ thống quy mô vừa và nhỏ như:
- Hệ thống cấp và thoát nước dân dụng
- Trạm bơm nước sạch, nước thải quy mô nhỏ
- Hệ thống khí nén, điều hòa không khí trung tâm (HVAC)
- Đường ống hơi nóng áp suất thấp
- PCCC cho tòa nhà, nhà xưởng, kho chứa
- Ngành công nghiệp thực phẩm, dược phẩm, hóa chất nhẹ
Tổng kết
Van bướm mặt bích tay quay ShinYi DN50 là lựa chọn chắc chắn, bền bỉ và dễ thao tác cho các hệ thống đường ống quy mô nhỏ đến trung bình. Với ưu điểm về độ kín cao, kết nối ổn định và vận hành linh hoạt, sản phẩm mang lại hiệu quả lâu dài và tiết kiệm chi phí vận hành cho người sử dụng.
