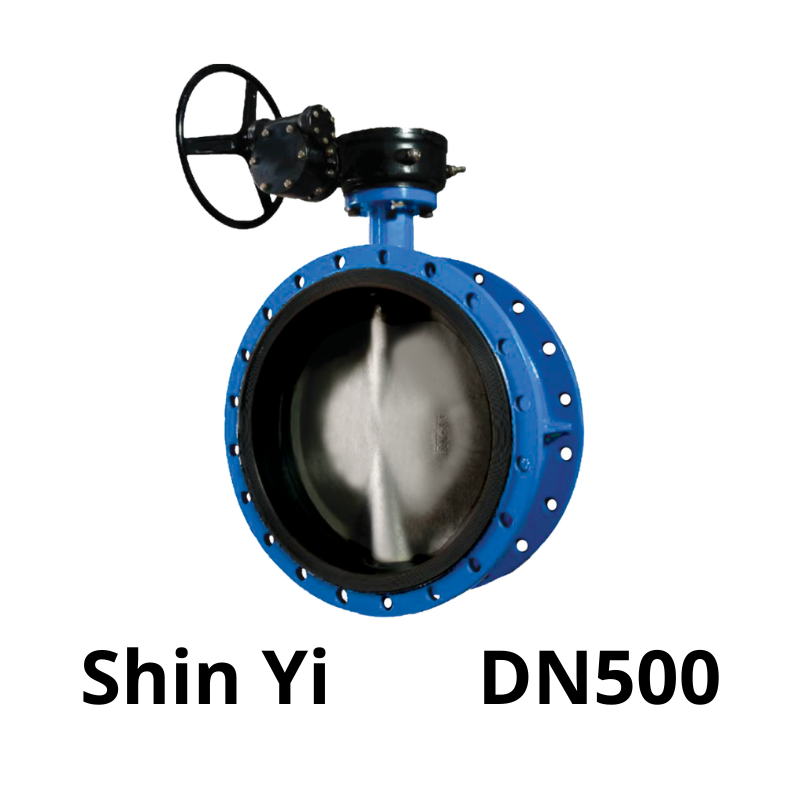

Van bướm mặt bích tay quay ShinYi DN500
1.132 ₫
| Mã Hàng Product Code |
FBGS |
| Kích Thước Size Range |
DN500 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5155 – API 609 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái niệm van bướm mặt bích tay quay ShinYi DN500
Van bướm tay quay mặt bích Shinyi DN500 là thiết bị đóng/mở lưu chất trong đường ống bằng cách xoay đĩa van hình tròn quanh trục, thông qua bộ truyền động tay quay vô lăng kết hợp hộp số. Kết nối mặt bích 2 đầu tiêu chuẩn PN10/PN16 giúp lắp đặt chắc chắn, hạn chế rung lắc, đặc biệt hiệu quả trong hệ thống đường ống lớn.
Cấu tạo của van bướm mặt bích tay quay ShinYi DN500
Van được cấu tạo từ các bộ phận chính:
- Thân van: Gang cầu FCD450 hoặc gang xám, sơn epoxy tĩnh điện toàn bộ, kết nối mặt bích tiêu chuẩn.
- Đĩa van (cánh van): Inox 304, gang mạ hoặc hợp kim nhôm – đồng, thiết kế tối ưu lưu thông dòng chảy.
- Trục van: Inox 304 hoặc 316, chịu lực cao, chống mài mòn.
- Gioăng làm kín: Cao su EPDM hoặc NBR, đàn hồi tốt, chống rò rỉ hiệu quả.
- Tay quay + hộp số giảm tốc: Hỗ trợ vận hành nhẹ, điều tiết chính xác, an toàn với người thao tác.
Nguyên lý hoạt động
- Người vận hành xoay tay quay → truyền động đến hộp số giảm tốc → truyền lực đến trục van.
- Trục xoay làm cánh van quay từ 0° đến 90°:
- Cánh van vuông góc dòng chảy: van đóng hoàn toàn.
- Cánh van song song dòng chảy: van mở hoàn toàn.
- Cánh van ở giữa: điều tiết lưu lượng theo nhu cầu.
Thông số kỹ thuật van bướm mặt bích tay quay ShinYi DN500
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi (Việt Nam) |
| Kích thước danh định | DN500 (20 inch) |
| Kiểu kết nối | Mặt bích 2 đầu (PN10/PN16) |
| Vật liệu thân | Gang cầu FCD450 / gang xám |
| Đĩa van | Inox 304 / gang mạ / hợp kim |
| Trục van | Inox 304 hoặc 316 |
| Gioăng làm kín | EPDM / NBR |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Môi chất sử dụng | Nước, khí nén, hơi, dầu nhẹ, hóa chất loãng |
| Sơn phủ | Epoxy ≥ 250µm phủ toàn bộ |
| Cơ cấu điều khiển | Tay quay vô lăng + hộp số trợ lực |
Đặc điểm nổi bật
- Vận hành nhẹ nhàng, an toàn nhờ hộp số giảm tốc.
- Cánh van kín khít, hạn chế rò rỉ trong hệ thống áp lực lớn.
- Vật liệu chất lượng cao, chống gỉ, chống ăn mòn, phù hợp môi trường nước thải, hóa chất nhẹ.
- Thiết kế mặt bích tiêu chuẩn, dễ lắp đặt, thay thế và bảo trì.
- Thương hiệu ShinYi uy tín, đảm bảo độ bền và độ tin cậy cao trong vận hành lâu dài.
Ứng dụng của van bướm mặt bích tay quay ShinYi DN500
Van bướm DN500 được ứng dụng rộng rãi trong:
- Hệ thống cấp thoát nước đô thị, khu công nghiệp
- Trạm bơm cấp nước, nhà máy xử lý nước sạch – nước thải
- Hệ thống phòng cháy chữa cháy (PCCC) công nghiệp
- Đường ống dẫn hơi, dẫn khí, dầu nhẹ, hóa chất
- Ngành công nghiệp nặng: thép, xi măng, nhiệt điện
- Hệ thống cơ điện (MEP), HVAC trong các công trình lớn
Kết luận
Van bướm mặt bích tay quay ShinYi DN500 là thiết bị không thể thiếu trong các hệ thống ống công nghiệp lớn, nơi yêu cầu độ ổn định, kín khít và vận hành nhẹ nhàng. Với chất lượng ổn định, độ bền cao và giá trị sử dụng vượt trội, sản phẩm này là lựa chọn tối ưu cho các nhà thầu, kỹ sư cơ điện và đơn vị vận hành hạ tầng kỹ thuật.
Bạn đang tìm mua van bướm DN500 tay quay mặt bích ShinYi chính hãng, giá tốt, có sẵn hàng và hỗ trợ kỹ thuật tận nơi? Đừng ngần ngại liên hệ với các nhà phân phối uy tín để được tư vấn giải pháp phù hợp nhất.
