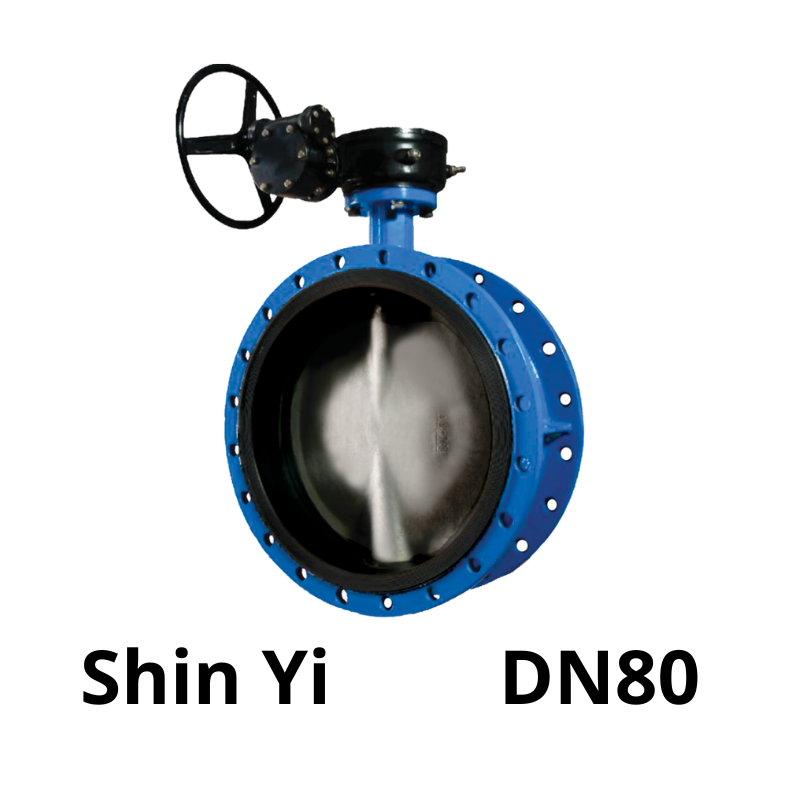

Van bướm mặt bích tay quay ShinYi DN80
1.115 ₫
| Mã Hàng Product Code |
FBGS |
| Kích Thước Size Range |
DN80 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5155 – API 609 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Van bướm mặt bích tay quay ShinYi DN80 là gì?
Van bướm mặt bích tay quay ShinYi DN80 là loại van bướm điều khiển cơ học, sử dụng tay quay để điều khiển đĩa van xoay quanh trục. Kết nối hai đầu của van là dạng mặt bích, thường được lắp đặt trong các hệ thống có yêu cầu về độ kín cao, áp lực ổn định và vận hành lâu dài.
So với van tay gạt hoặc kiểu wafer, van tay quay mặt bích cho phép thao tác nhẹ nhàng hơn và khả năng chịu áp suất tốt hơn trong các điều kiện làm việc khắt khe.
Cấu tạo van bướm mặt bích tay quay ShinYi DN80
- Thân van: Làm từ gang cầu FCD hoặc gang xám, phủ lớp sơn epoxy chống gỉ, chống ăn mòn.
- Đĩa van: Inox 304, inox 316 hoặc gang mạ niken, đảm bảo độ bền và không bị ăn mòn.
- Trục van: Inox 304, truyền mô-men xoắn từ tay quay đến đĩa van.
- Gioăng làm kín: EPDM hoặc NBR – đàn hồi tốt, chống rò rỉ và chịu nhiệt độ ổn định.
- Tay quay: Vô lăng kết hợp hộp số giúp điều khiển dễ dàng, chính xác.
- Kết nối: Mặt bích tiêu chuẩn JIS, BS, ANSI – phù hợp với nhiều loại mặt bích hiện nay.
Nguyên lý hoạt động
- Người dùng xoay tay quay để điều khiển hộp số, hộp số sẽ truyền chuyển động đến trục van.
- Trục xoay làm đĩa van chuyển động từ vị trí đóng (0°) đến vị trí mở hoàn toàn (90°).
- Có thể dừng đĩa tại nhiều vị trí để điều tiết lưu lượng dòng chảy phù hợp với yêu cầu vận hành.
Thông số kỹ thuật van bướm mặt bích tay quay ShinYi DN80
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi – Việt Nam |
| Kích thước danh định | DN80 (3 inch) |
| Hình thức vận hành | Tay quay kết hợp hộp số |
| Kiểu kết nối | Mặt bích (flanged) |
| Vật liệu thân | Gang cầu FCD hoặc gang xám |
| Vật liệu đĩa | Inox 304/316 hoặc gang mạ niken |
| Vật liệu trục | Inox 304 |
| Vật liệu gioăng | EPDM hoặc NBR |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | -10 ~ 80°C |
| Môi chất sử dụng | Nước, nước thải, khí, hơi, dầu nhẹ, hóa chất nhẹ |
Đặc điểm nổi bật
- Kết nối mặt bích chắc chắn: Giúp hạn chế rò rỉ, giảm rung động và tăng độ ổn định trong hệ thống.
- Tay quay hộp số nhẹ lực: Vận hành dễ dàng, phù hợp cả khi áp lực cao hoặc thao tác liên tục.
- Vật liệu bền bỉ: Gang phủ epoxy chống ăn mòn, đĩa inox chống gỉ sét.
- Độ kín cao: Nhờ gioăng EPDM/NBR đàn hồi tốt, không rò rỉ dưới áp lực thường.
- Dễ lắp đặt – bảo trì: Cấu trúc đơn giản, tiêu chuẩn phổ biến, dễ thay thế và bảo dưỡng.
Ứng dụng thực tế
Van bướm mặt bích tay quay ShinYi DN80 được sử dụng rộng rãi trong các hệ thống:
- Cấp và thoát nước cho khu dân cư, nhà máy
- Xử lý nước thải trong khu công nghiệp, khu đô thị
- Hệ thống khí nén, hơi nước áp thấp
- PCCC cho nhà xưởng, cao ốc, kho chứa
- Điều hòa không khí trung tâm HVAC
- Ngành công nghiệp thực phẩm, dược phẩm, dệt may, hóa chất nhẹ
Tổng kết
Van bướm mặt bích tay quay ShinYi DN80 là sản phẩm phù hợp với các hệ thống đường ống có lưu lượng vừa, yêu cầu độ ổn định cao và vận hành chính xác. Với thiết kế chắc chắn, kết nối an toàn và vận hành nhẹ nhàng, sản phẩm mang lại hiệu quả sử dụng lâu dài, đáng tin cậy cho cả công trình dân dụng và công nghiệp.
