Van cổng ty chìm ShinYi DN150
1.083 ₫
| Mã Hàng Product Code |
GVHX – GVCX |
| Kích Thước Size Range |
DN150 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5163-1, BS EN 1074-1 – AWWA C509 – ISO 7259 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/ DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |

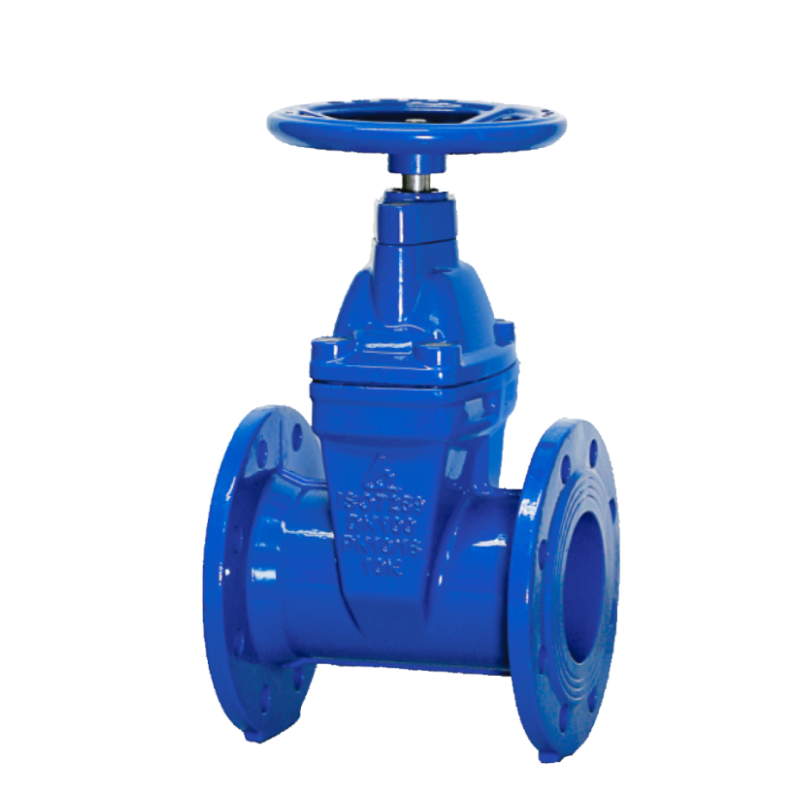

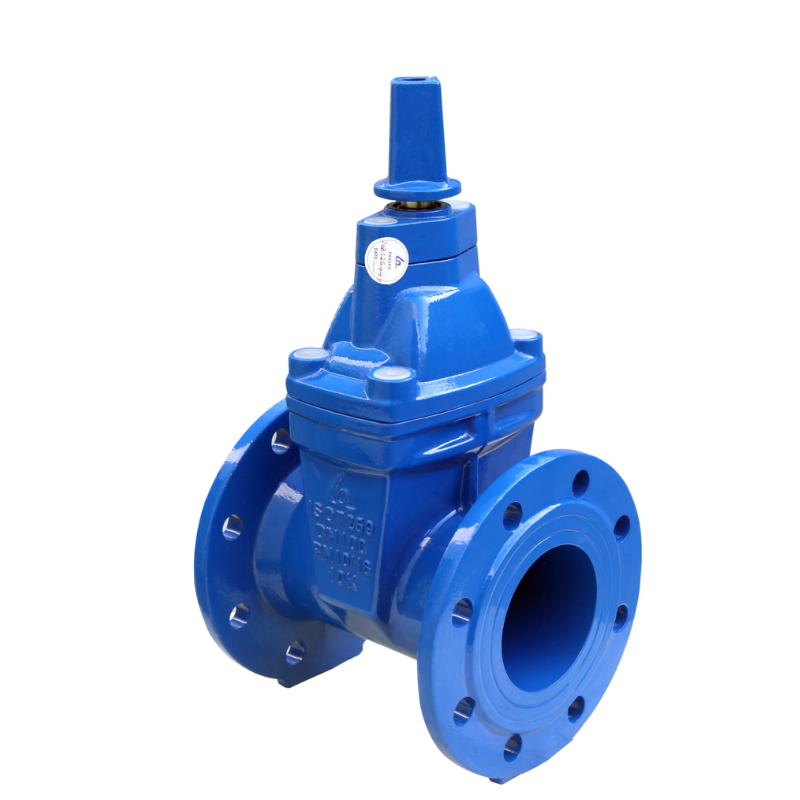

Van cổng ty chìm ShinYi DN150 là gì?
Van cổng ty chìm ShinYi DN150 là dòng van cổng mặt bích sử dụng tay quay cơ học để đóng/mở đĩa van. Khác với loại ty nổi, dòng ty chìm này không làm thay đổi chiều cao trục van khi vận hành, giúp đảm bảo an toàn cho người vận hành và tiết kiệm diện tích lắp đặt.
Đây là loại van được dùng phổ biến trong hệ thống cấp nước, phòng cháy chữa cháy (PCCC), xử lý nước thải, đặc biệt ở các tuyến ống nhánh hoặc khu vực ngầm.

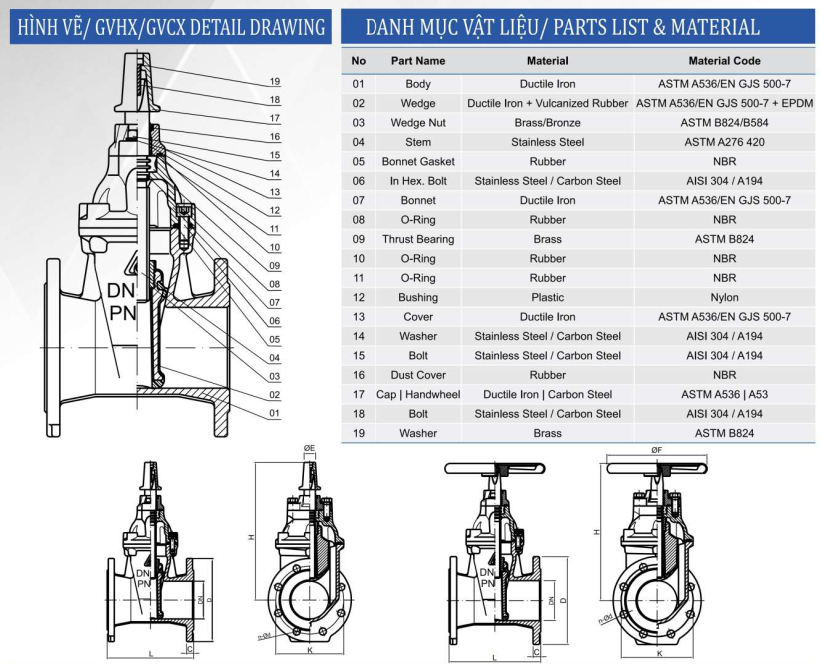

Cấu tạo van cổng ty chìm ShinYi DN150
- Thân van: Gang cầu FCD450, phủ lớp sơn epoxy chống ăn mòn, độ dày ≥250µm.
- Đĩa van: Gang cầu bọc EPDM toàn phần, giúp tăng độ kín và tuổi thọ sản phẩm.
- Ty van: Inox 304 hoặc 431, không gỉ, lắp chìm bên trong thân van.
- Tay quay: Dạng vô lăng, dễ thao tác, truyền lực đến trục van.
- Gioăng làm kín: EPDM hoặc NBR, chống rò rỉ hiệu quả tại các điểm tiếp xúc.
- Kết nối: Mặt bích theo tiêu chuẩn JIS 10K, BS PN16 hoặc ANSI Class 150.
Nguyên lý hoạt động
Van hoạt động hoàn toàn theo cơ chế cơ học:
- Khi quay tay vô lăng theo chiều mở, trục xoay kéo đĩa van lên, tạo không gian cho dòng lưu chất đi qua.
- Khi quay ngược lại, trục hạ đĩa van xuống, chặn dòng lưu chất hoàn toàn.
- Vì ty van không trồi lên, người dùng không quan sát trực tiếp được trạng thái, nên thường kết hợp với công tắc giới hạn hành trình hoặc bộ hiển thị vị trí nếu cần theo dõi từ xa.

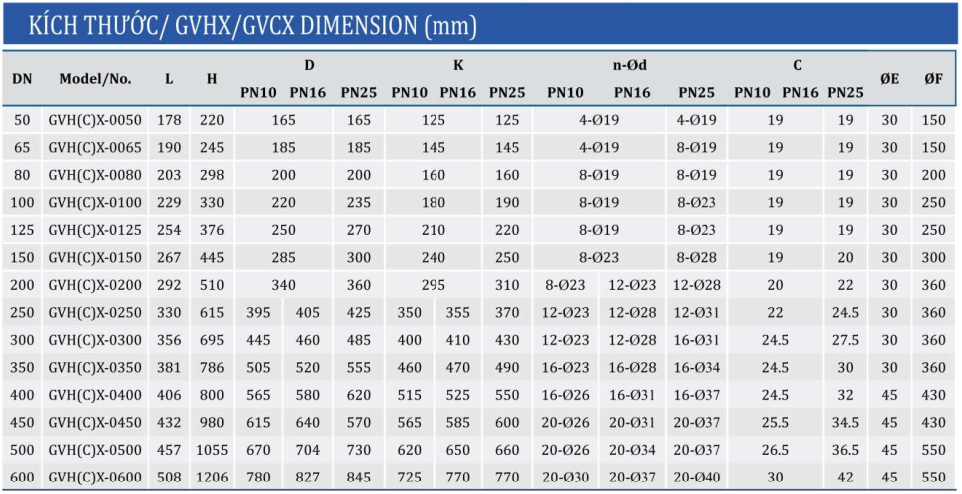

Thông số kỹ thuật van cổng ty chìm ShinYi DN150
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi – Việt Nam |
| Kích thước danh định | DN150 (6 inch) |
| Kiểu van | Van cổng ty chìm |
| Kiểu vận hành | Tay quay cơ học |
| Kết nối | Mặt bích |
| Vật liệu thân | Gang cầu FCD450 |
| Vật liệu đĩa van | Gang cầu bọc EPDM toàn phần |
| Vật liệu ty van | Inox 304 hoặc 431 |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 ~ 80°C |
| Môi chất sử dụng | Nước sạch, nước thải, nước biển, dầu nhẹ, PCCC |
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm không gian: Phù hợp với các hệ thống kỹ thuật ngầm hoặc hố van.
- Độ kín tuyệt đối: Nhờ đĩa van bọc EPDM chất lượng cao và gioăng làm kín hiệu quả.
- Chống ăn mòn tốt: Lớp phủ epoxy toàn phần bảo vệ van khỏi nước, hóa chất nhẹ.
- Chất liệu bền bỉ: Gang cầu chịu áp lực tốt, trục van inox chống gỉ sét.
- Vận hành ổn định: Tay quay nhẹ, dễ sử dụng, phù hợp cả vận hành thường xuyên và không liên tục.
Ứng dụng thực tế
Van cổng ty chìm ShinYi DN150 thường được sử dụng trong các hệ thống:
- Cấp nước sạch cho đô thị, khu dân cư, nhà máy
- Hệ thống phòng cháy chữa cháy (PCCC)
- Trạm bơm, nhà máy xử lý nước thải
- Đường ống kỹ thuật trong công trình ngầm hoặc nhà cao tầng
- Các khu công nghiệp, nhà máy sản xuất, khu chế xuất
Tổng kết
Van cổng ty chìm ShinYi DN150 là lựa chọn lý tưởng cho các hệ thống đường ống cần thiết bị đóng ngắt hiệu quả, tiết kiệm không gian, độ kín cao và tuổi thọ bền bỉ. Với chất lượng sản xuất tiêu chuẩn và vật liệu cao cấp, sản phẩm đáp ứng tốt các yêu cầu kỹ thuật trong nhiều lĩnh vực hạ tầng và công nghiệp hiện đại.
