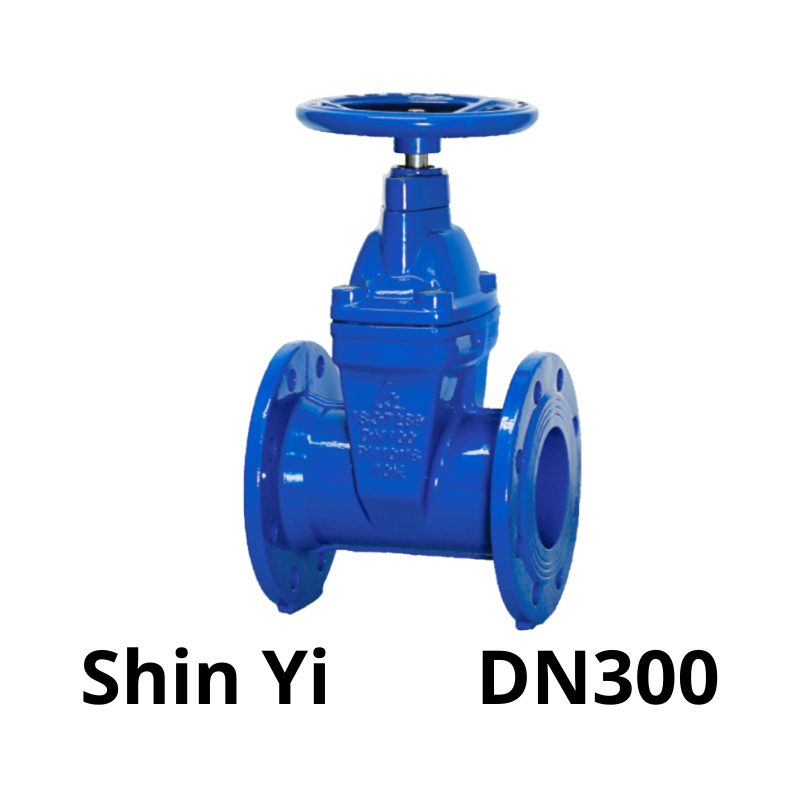

Van cổng ty chìm ShinYi DN300
1.086 ₫
| Mã Hàng Product Code |
GVHX – GVCX |
| Kích Thước Size Range |
DN300 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5163-1, BS EN 1074-1 – AWWA C509 – ISO 7259 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/ DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái niệm van cổng ty chìm ShinYi DN300
Van cổng ty chìm là thiết bị đóng/mở dòng lưu chất bằng tay quay, có cấu trúc đặc biệt: ty van quay nhưng không thay đổi chiều cao khi thao tác, nhờ vậy tối ưu được không gian vận hành.
Kích thước DN300 phù hợp với các tuyến ống chính trong nhà máy nước, trạm bơm, khu công nghiệp hoặc hệ thống xử lý nước công suất lớn, đảm bảo dòng chảy lưu lượng lớn nhưng vẫn vận hành an toàn và dễ kiểm soát.
Cấu tạo của van cổng ty chìm ShinYi DN300
Van được cấu tạo từ các bộ phận chính sau:
- Thân van: Làm từ gang cầu FCD450, đúc nguyên khối, phủ epoxy chống ăn mòn cả bên trong và ngoài.
- Đĩa van: Gang bọc cao su EPDM hoặc NBR, có độ đàn hồi cao, đảm bảo làm kín tuyệt đối khi đóng.
- Ty van: Inox 304, chống gỉ sét, thiết kế ren trong giúp trục xoay mà không lộ ra ngoài.
- Nắp van: Dạng mặt bích lắp bulong, dễ tháo rời để kiểm tra và bảo trì.
- Gioăng làm kín: Cao su tổng hợp có độ bền cơ học cao, chống rò rỉ tốt.
- Tay quay: Thiết kế vô lăng, vận hành bằng tay nhẹ nhàng, không yêu cầu điện hoặc khí nén.
Nguyên lý hoạt động
- Khi quay tay vô lăng theo chiều mở, trục van xoay và nâng đĩa van lên trong lòng thân, cho phép dòng lưu chất đi qua hoàn toàn.
- Khi quay ngược lại, đĩa hạ xuống và ép sát thân van → ngăn chặn dòng chảy hoàn toàn.
- Trong quá trình này, chiều cao bên ngoài van không thay đổi, vì trục nằm chìm trong thân, đảm bảo gọn gàng và an toàn trong khu vực có giới hạn chiều cao.
Thông số kỹ thuật van cổng ty chìm ShinYi DN300
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi (Việt Nam) |
| Kích thước danh định | DN300 (12 inch) |
| Kiểu van | Van cổng ty chìm |
| Kiểu kết nối | Mặt bích JIS10K / BS / ANSI |
| Vật liệu thân | Gang cầu FCD450 |
| Vật liệu đĩa van | Gang bọc cao su EPDM hoặc NBR |
| Ty van | Inox 304 không gỉ |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Môi chất phù hợp | Nước sạch, nước thải, nước chữa cháy |
| Sơn phủ | Epoxy ≥ 250µm phủ toàn bộ thân trong & ngoài |
Đặc điểm nổi bật
- Thiết kế ty chìm gọn gàng, phù hợp với các vị trí lắp đặt hạn chế chiều cao.
- Vật liệu cao cấp, đảm bảo độ bền cao, chống ăn mòn, chịu áp tốt.
- Độ kín tuyệt đối, nhờ đĩa van bọc cao su chất lượng cao.
- Không cần nguồn điện hoặc khí, vận hành hoàn toàn thủ công dễ dàng.
- Bảo trì đơn giản, kết cấu dễ tháo lắp, phù hợp thi công công trình lớn.
Ứng dụng của van cổng ty chìm ShinYi DN300
Van được sử dụng phổ biến trong các hệ thống công nghiệp và hạ tầng như:
- Tuyến ống chính của nhà máy nước sạch, nhà máy xử lý nước thải.
- Hệ thống cấp nước đô thị, khu công nghiệp, khu chế xuất.
- Đường ống PCCC chính trong nhà xưởng, trung tâm thương mại.
- Trạm bơm, hồ chứa, các công trình kỹ thuật ngầm.
- Hệ thống dẫn nước cho ngành giấy, dệt nhuộm, thực phẩm, hóa chất nhẹ.
Kết luận
Van cổng ty chìm ShinYi DN300 là thiết bị tối ưu cho hệ thống ống cỡ lớn cần đảm bảo độ kín, độ bền, khả năng vận hành ổn định và không chiếm diện tích thừa. Với thương hiệu uy tín ShinYi, cấu tạo chắc chắn và khả năng thích ứng đa dạng môi trường làm việc, sản phẩm là giải pháp đáng tin cậy cho các nhà thầu, đơn vị thi công và kỹ sư hệ thống.
Bạn đang cần tìm van cổng DN300 ty chìm chính hãng, giá tốt, chất lượng cao, sẵn hàng tại Việt Nam? ShinYi là lựa chọn bạn không nên bỏ qua.
