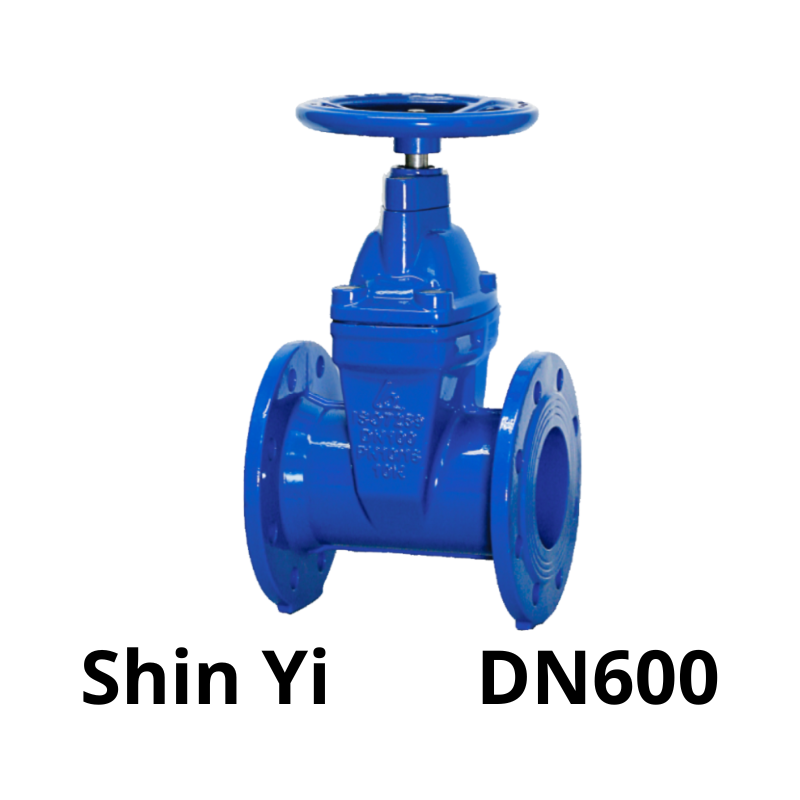

Van cổng ty chìm ShinYi DN600
1.091 ₫
| Mã Hàng Product Code |
GVHX – GVCX |
| Kích Thước Size Range |
DN600 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5163-1, BS EN 1074-1 – AWWA C509 – ISO 7259 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/ DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Van cổng ty chìm ShinYi DN600 là gì?
Van cổng ty chìm ShinYi DN600 là loại van cơ học mặt bích có chức năng đóng hoặc mở hoàn toàn dòng lưu chất, không dùng để điều tiết. Dòng van này vận hành bằng tay quay, sử dụng trục xoay để nâng hạ đĩa van bên trong thân.
Thiết kế ty chìm giúp van giữ nguyên chiều cao khi vận hành, tránh vướng víu và phù hợp lắp đặt tại các khu vực kỹ thuật ngầm, trạm bơm hoặc nơi có giới hạn về không gian phía trên.
Cấu tạo van cổng ty chìm ShinYi DN600
- Thân van: Gang cầu FCD450 đúc nguyên khối, chịu áp lực lớn, phủ epoxy chống ăn mòn.
- Đĩa van: Gang cầu bọc cao su EPDM nguyên khối, đảm bảo độ kín tuyệt đối.
- Ty van: Inox 304 hoặc 431, không gỉ, chịu lực cao.
- Tay quay: Dạng vô lăng bằng gang, thiết kế cỡ lớn, truyền lực dễ dàng.
- Gioăng làm kín: Cao su EPDM/NBR đàn hồi cao, ngăn rò rỉ tại các điểm ghép nối.
- Kết nối: Mặt bích tiêu chuẩn JIS 10K, BS PN16 hoặc ANSI Class 150, phù hợp nhiều hệ thống ống.
Nguyên lý hoạt động
Van cổng ty chìm ShinYi DN600 hoạt động theo nguyên lý cơ học đơn giản:
- Khi quay tay vô lăng theo chiều mở, trục xoay kéo đĩa van nâng lên, cho phép lưu chất đi qua toàn bộ tiết diện.
- Khi quay tay theo chiều ngược lại, đĩa van hạ xuống, ngăn không cho lưu chất tiếp tục lưu thông.
- Vì ty van nằm chìm trong thân nên không thể xác định trạng thái bằng mắt thường, thường kết hợp thêm công tắc hành trình hoặc thiết bị giám sát vị trí nếu cần.
Thông số kỹ thuật van cổng ty chìm ShinYi DN600
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi – Việt Nam |
| Kích thước danh định | DN600 (24 inch) |
| Kiểu van | Van cổng ty chìm |
| Hình thức vận hành | Tay quay cơ học |
| Kết nối | Mặt bích |
| Vật liệu thân | Gang cầu FCD450 |
| Vật liệu đĩa van | Gang cầu bọc EPDM toàn phần |
| Vật liệu ty van | Inox 304 hoặc 431 |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 ~ 80°C |
| Môi chất sử dụng | Nước sạch, nước thải, nước biển, nước PCCC, dầu nhẹ |
Đặc điểm nổi bật
- Phù hợp cho đường ống cỡ lớn: Đáp ứng lưu lượng lớn, vận hành ổn định trong thời gian dài.
- Thiết kế ty chìm tiết kiệm không gian: Giúp dễ dàng lắp đặt tại vị trí hẹp, hố van hoặc trạm ngầm.
- Kín nước tuyệt đối: Nhờ đĩa van bọc EPDM đàn hồi cao và hệ thống gioăng chất lượng.
- Vật liệu bền bỉ: Gang cầu chịu lực, ty inox chống gỉ, sơn epoxy chống ăn mòn.
- Dễ bảo trì và thay thế: Nắp van dạng ghép bulông, dễ tháo lắp trong quá trình kiểm tra.
Ứng dụng thực tế
Van cổng ty chìm ShinYi DN600 được sử dụng phổ biến trong các công trình kỹ thuật và hạ tầng quy mô lớn như:
- Đường ống cấp nước chính cho đô thị, khu công nghiệp
- Hệ thống PCCC trung tâm thương mại, nhà máy, kho xưởng
- Nhà máy xử lý nước sạch, nước thải, trạm bơm trung chuyển
- Hồ điều tiết, kênh mương, công trình thủy lợi
- Hệ thống cấp nước cho cảng biển, khu chế xuất, nhà máy điện
Tổng kết
Van cổng ty chìm ShinYi DN600 là thiết bị đóng ngắt cỡ lớn đáng tin cậy, được thiết kế dành riêng cho các hệ thống có lưu lượng lớn, yêu cầu độ bền cao, khả năng chống ăn mòn và dễ bảo trì. Với chất lượng đạt chuẩn và uy tín thương hiệu ShinYi, sản phẩm là lựa chọn lý tưởng cho công trình cấp nước, công nghiệp và hạ tầng kỹ thuật hiện đại.
