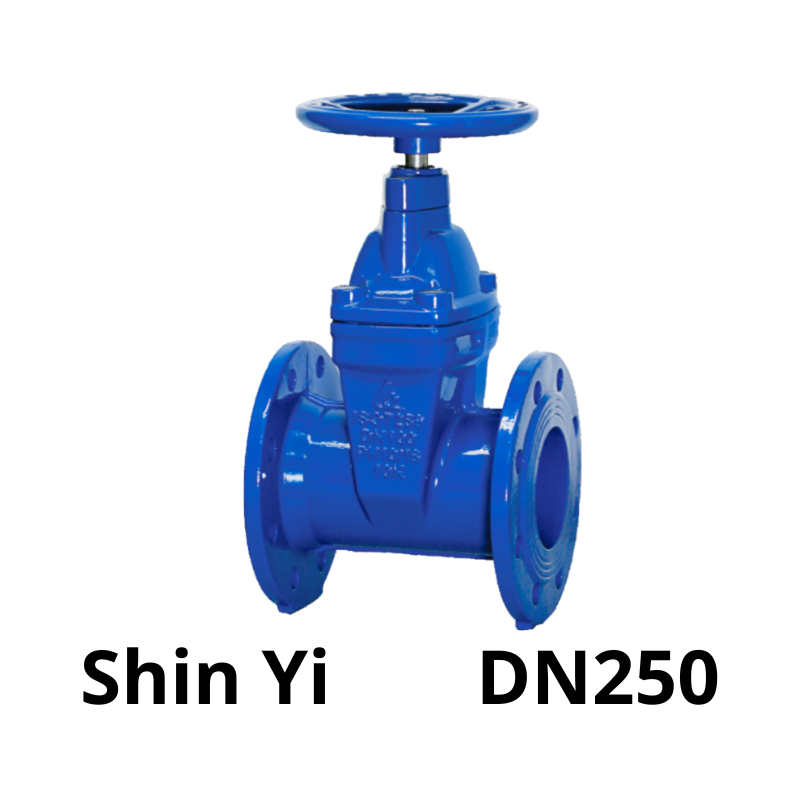

Van cổng ty chìm ShinYi DN250
1.085 ₫
| Mã Hàng Product Code |
GVHX – GVCX |
| Kích Thước Size Range |
DN250 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5163-1, BS EN 1074-1 – AWWA C509 – ISO 7259 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/ DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Van cổng ty chìm ShinYi DN250 là gì?
Van cổng ty chìm ShinYi DN250 là loại van chặn vận hành bằng tay quay, chuyên dùng để đóng/mở hoàn toàn dòng chảy, không dùng để điều tiết. Đặc điểm nổi bật là ty van nằm hoàn toàn trong thân, không di chuyển lên xuống ra bên ngoài như van ty nổi, giúp tiết kiệm không gian và tránh va chạm trong quá trình vận hành.
Đây là thiết bị quan trọng trong các hệ thống cấp nước, PCCC, xử lý nước thải, nơi yêu cầu vận hành ổn định, độ kín cao và độ bền lâu dài.
Cấu tạo van cổng ty chìm ShinYi DN250
- Thân van: Làm bằng gang cầu FCD450, đúc nguyên khối, phủ sơn epoxy cả bên trong và ngoài chống ăn mòn, hóa chất nhẹ và nước mặn.
- Đĩa van: Gang cầu bọc cao su EPDM nguyên khối, đảm bảo độ kín cao, không rò rỉ.
- Ty van: Inox 304 hoặc 431, chống gỉ sét, vận hành bền bỉ trong môi trường ẩm ướt.
- Tay quay: Tay vô lăng gang, điều khiển cơ học dễ thao tác.
- Gioăng làm kín: EPDM hoặc NBR, độ bền cao, chống rò rỉ tại các điểm tiếp xúc.
- Kết nối: Mặt bích tiêu chuẩn JIS 10K, BS PN16 hoặc ANSI Class 150, dễ dàng lắp đặt với nhiều hệ thống ống.
Nguyên lý hoạt động
Van hoạt động theo cơ chế truyền động cơ học:
- Khi xoay tay quay theo chiều mở, trục van quay làm đĩa van nâng lên, tạo khoảng trống để lưu chất đi qua hoàn toàn.
- Khi xoay theo chiều đóng, trục xoay làm đĩa van hạ xuống, chặn kín dòng lưu chất.
- Vì trục van không thay đổi chiều cao trong suốt quá trình vận hành nên ty van không lộ ra ngoài, đảm bảo an toàn và gọn gàng.
Thông số kỹ thuật van cổng ty chìm ShinYi DN250
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi – Việt Nam |
| Kích thước danh định | DN250 (10 inch) |
| Kiểu van | Van cổng ty chìm |
| Kiểu vận hành | Tay quay cơ học |
| Kết nối | Mặt bích |
| Vật liệu thân | Gang cầu FCD450 |
| Vật liệu đĩa van | Gang cầu bọc EPDM toàn phần |
| Vật liệu ty van | Inox 304 hoặc 431 |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 ~ 80°C |
| Môi chất sử dụng | Nước sạch, nước thải, nước biển, dầu nhẹ, nước PCCC |
Đặc điểm nổi bật
- Thiết kế ty chìm nhỏ gọn: Giúp tiết kiệm không gian lắp đặt, đặc biệt hữu ích ở hố van hoặc trạm kỹ thuật ngầm.
- Độ kín nước tuyệt đối: Nhờ đĩa van bọc EPDM đàn hồi cao và hệ thống gioăng làm kín.
- Chống ăn mòn vượt trội: Thân van sơn epoxy dày ≥250μm, bảo vệ khỏi môi trường nước và hóa chất nhẹ.
- Vận hành ổn định: Tay quay chắc chắn, dễ điều khiển, phù hợp với cả vận hành thường xuyên và không liên tục.
- Tuổi thọ lâu dài: Ty van inox và đĩa van gang bọc EPDM giúp tăng tuổi thọ, giảm chi phí bảo trì.
Ứng dụng thực tế
Van cổng ty chìm ShinYi DN250 phù hợp lắp đặt tại nhiều hệ thống kỹ thuật và công nghiệp, tiêu biểu như:
- Hệ thống cấp nước đô thị, khu dân cư, nhà máy
- Đường ống phòng cháy chữa cháy (PCCC)
- Trạm xử lý nước sạch, nước thải, hồ điều hòa
- Hệ thống kỹ thuật trong khu công nghiệp, nhà máy thực phẩm
- Đường ống kỹ thuật ngầm và trạm bơm trung chuyển
Tổng kết
Van cổng ty chìm ShinYi DN250 là thiết bị đóng ngắt dòng chảy tin cậy, đặc biệt phù hợp với các vị trí cần tiết kiệm không gian, yêu cầu độ kín cao và khả năng chịu áp tốt. Với cấu tạo chắc chắn, vật liệu bền bỉ và thiết kế thông minh, sản phẩm là lựa chọn hàng đầu cho các hệ thống cấp thoát nước, PCCC và hạ tầng kỹ thuật hiện đại.
