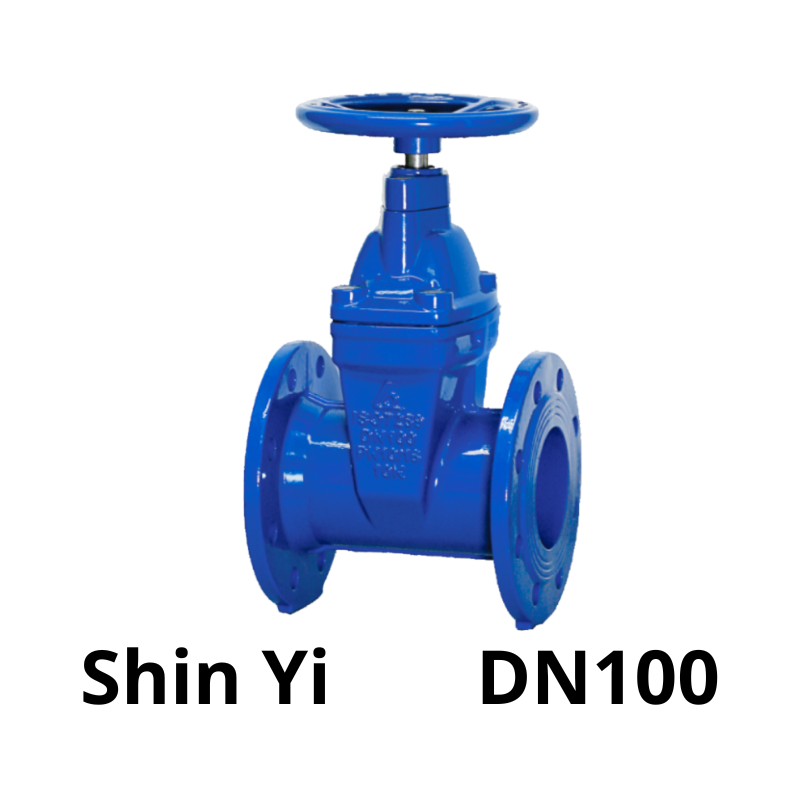

Van cổng ty chìm ShinYi DN100
1.081 ₫
| Mã Hàng Product Code |
GVHX – GVCX |
| Kích Thước Size Range |
DN100 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS 5163-1, BS EN 1074-1 – AWWA C509 – ISO 7259 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/ DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Van cổng ty chìm ShinYi DN100 là gì?
Van cổng ty chìm ShinYi DN100 là van cổng mặt bích với đường kính danh định DN100 (4 inch), điều khiển bằng tay quay, sử dụng trục van chìm nằm hoàn toàn trong thân van. Đây là dòng van dùng để chặn hoàn toàn hoặc mở hoàn toàn dòng chảy, không sử dụng để điều tiết.
Thiết kế ty chìm giúp giảm chiều cao tổng thể của van, phù hợp với hệ thống hạ tầng ngầm, trạm bơm, hố van hoặc khu vực có không gian giới hạn.
Cấu tạo van cổng ty chìm ShinYi DN100
- Thân van: Làm bằng gang cầu FCD450, đúc nguyên khối, phủ sơn epoxy trong và ngoài chống ăn mòn.
- Đĩa van: Gang cầu bọc EPDM nguyên khối, độ đàn hồi cao, kín nước tuyệt đối.
- Ty van: Inox 304 hoặc 431, không gỉ, nằm chìm hoàn toàn trong thân van.
- Tay quay: Vô lăng bằng gang, vận hành nhẹ, dễ sử dụng.
- Gioăng làm kín: EPDM/NBR chịu áp lực và nhiệt độ, đảm bảo không rò rỉ.
- Kết nối: Mặt bích tiêu chuẩn JIS 10K, BS PN16 hoặc ANSI Class 150.
Nguyên lý hoạt động
Van cổng ty chìm ShinYi DN100 vận hành theo cơ chế nâng – hạ đĩa van:
- Khi xoay tay quay theo chiều mở, đĩa van được nâng lên, mở đường cho dòng lưu chất đi qua hoàn toàn.
- Khi xoay ngược lại, đĩa van hạ xuống, chặn dòng chảy hoàn toàn tại vị trí giữa thân van.
- Do ty van nằm bên trong thân, người vận hành không thể quan sát trực tiếp trạng thái đóng/mở, nên thường sử dụng kết hợp công tắc hành trình hoặc bộ hiển thị vị trí nếu cần giám sát từ xa.
Thông số kỹ thuật van cổng ty chìm ShinYi DN100
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi – Việt Nam |
| Kích thước danh định | DN100 (4 inch) |
| Kiểu van | Van cổng ty chìm |
| Kiểu vận hành | Tay quay cơ học |
| Kết nối | Mặt bích |
| Vật liệu thân | Gang cầu FCD450 |
| Vật liệu đĩa van | Gang cầu bọc EPDM toàn phần |
| Vật liệu ty van | Inox 304 hoặc 431 |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 ~ 80°C |
| Môi chất sử dụng | Nước sạch, nước thải, nước PCCC, nước biển |
Đặc điểm nổi bật
- Thiết kế ty chìm tiết kiệm không gian: Phù hợp lắp đặt ở những nơi có chiều cao giới hạn.
- Vật liệu cao cấp: Gang cầu chịu lực, đĩa bọc EPDM chống rò rỉ, ty van inox bền bỉ.
- Kín nước tuyệt đối: Thiết kế đĩa van và gioăng đảm bảo không rò rỉ trong điều kiện làm việc áp lực cao.
- Dễ bảo trì: Nắp van ghép bulông dễ tháo lắp khi cần kiểm tra hoặc thay thế.
- Phù hợp nhiều tiêu chuẩn kết nối: Tương thích hệ thống tiêu chuẩn JIS, BS, ANSI.
Ứng dụng thực tế
Van cổng ty chìm ShinYi DN100 được sử dụng rộng rãi trong các hệ thống:
- Cấp nước sạch dân dụng và công nghiệp
- Mạng lưới phòng cháy chữa cháy (PCCC)
- Trạm bơm và xử lý nước thải
- Đường ống cấp thoát nước ngầm
- Nhà máy sản xuất, khu công nghiệp, nhà cao tầng
Tổng kết
Van cổng ty chìm ShinYi DN100 là lựa chọn tối ưu cho các hệ thống cần tiết kiệm không gian lắp đặt, đảm bảo độ kín cao và vận hành ổn định. Sản phẩm được sản xuất theo tiêu chuẩn nghiêm ngặt, phù hợp với các hệ thống cấp thoát nước, PCCC và công trình kỹ thuật hạ tầng hiện đại.
Xem thêm sản phẩm: Van cổng ty chìm AUT nhập khẩu malaysia.
