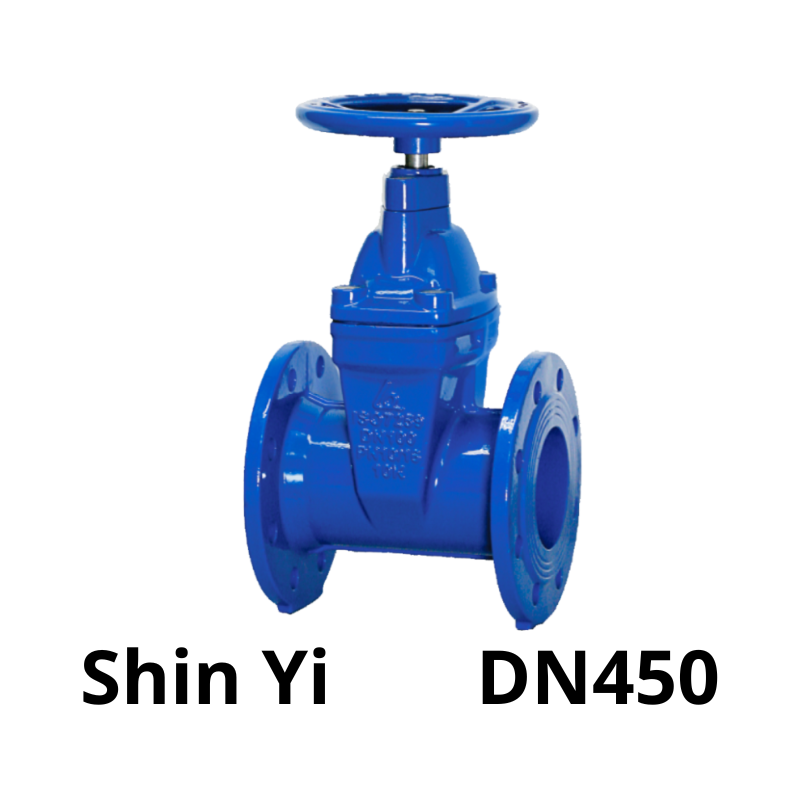

Van cổng ty chìm ShinYi DN450

Khái niệm van cổng ty chìm ShinYi DN450

Van cổng ty chìm là loại van sử dụng tay quay để điều khiển dòng lưu chất, trong đó ty van quay nhưng không nhô lên khỏi thân van khi thao tác đóng hoặc mở. Điều này khác biệt với van ty nổi và mang lại ưu thế lớn trong không gian chật hẹp.

Với kích thước lớn DN450, van phù hợp cho các tuyến ống truyền dẫn chính trong nhà máy nước, trạm bơm, nhà máy xử lý nước thải, hoặc hệ thống PCCC trung tâm.

Cấu tạo của van cổng ty chìm ShinYi DN450

Van gồm các bộ phận chính:

• Thân van: Đúc từ gang cầu FCD450, có khả năng chịu áp lực tốt, phủ epoxy chống ăn mòn.
• Đĩa van: Gang cầu bọc cao su EPDM/NBR, đàn hồi tốt, đảm bảo kín hoàn toàn khi đóng.
• Ty van: Inox 304, thiết kế dạng trục xoắn quay trong thân van, không lộ ra ngoài.
• Nắp van: Gắn bằng bulong, có thể tháo mở dễ dàng để bảo dưỡng hoặc thay thế.
• Gioăng làm kín: Cao su tổng hợp có khả năng chịu nhiệt và áp lực, chống rò rỉ.
• Tay quay: Dạng vô lăng tay, vận hành thủ công nhẹ nhàng.

Nguyên lý hoạt động

Van cổng ty chìm ShinYi DN450 vận hành bằng tay quay:

• Khi người dùng quay vô lăng theo chiều mở, trục van quay và nâng đĩa van lên khỏi cửa van, tạo đường thông cho lưu chất chảy qua.
• Khi quay ngược lại, đĩa hạ xuống và ép chặt vào thân van, ngăn hoàn toàn dòng chảy.
• Trục van nằm bên trong thân, không thay đổi chiều cao trong suốt quá trình vận hành, rất phù hợp cho các vị trí có không gian giới hạn.

Thông số kỹ thuật van cổng ty chìm ShinYi DN450

Đặc điểm nổi bật

• Thiết kế ty chìm, tiết kiệm chiều cao lắp đặt, lý tưởng cho hầm kỹ thuật và giếng van.
• Vật liệu gang cầu phủ epoxy, cho tuổi thọ cao và khả năng kháng ăn mòn vượt trội.
• Đĩa van bọc cao su đàn hồi, đảm bảo độ kín tuyệt đối khi đóng van.
• Dễ vận hành, bảo trì, không yêu cầu nguồn điện hay khí nén.
• Phù hợp cho hệ thống công nghiệp quy mô lớn, đáp ứng yêu cầu kỹ thuật nghiêm ngặt.

Ứng dụng của van cổng ty chìm ShinYi DN450

Sản phẩm được sử dụng phổ biến trong các hệ thống:

• Hệ thống cấp nước sạch đô thị, khu công nghiệp, nhà máy.
• Đường ống chính tại nhà máy xử lý nước thải sinh hoạt và công nghiệp.
• Hệ thống phòng cháy chữa cháy trong khu công nghiệp và tòa nhà lớn.
• Trạm bơm nước ngầm, hồ chứa và công trình hạ tầng kỹ thuật ngầm.
• Ngành công nghiệp giấy, dệt nhuộm, thực phẩm, hóa chất nhẹ có lưu lượng lớn.

Kết luận

Van cổng ty chìm ShinYi DN450 là thiết bị chất lượng cao, đáp ứng tốt các yêu cầu về đóng/mở dòng chảy cho hệ thống ống cỡ lớn, không gian hạn chế và môi trường làm việc khắc nghiệt. Với độ bền cao, vận hành đơn giản và giá trị sử dụng lâu dài, đây là giải pháp đáng tin cậy cho các nhà thầu, đơn vị thiết kế và kỹ sư hệ thống cấp thoát nước, PCCC tại Việt Nam.

Bạn đang tìm van cổng DN450 ty chìm chính hãng, giá tốt, giao hàng nhanh? ShinYi là thương hiệu mà bạn hoàn toàn có thể yên tâm lựa chọn cho mọi công trình.
