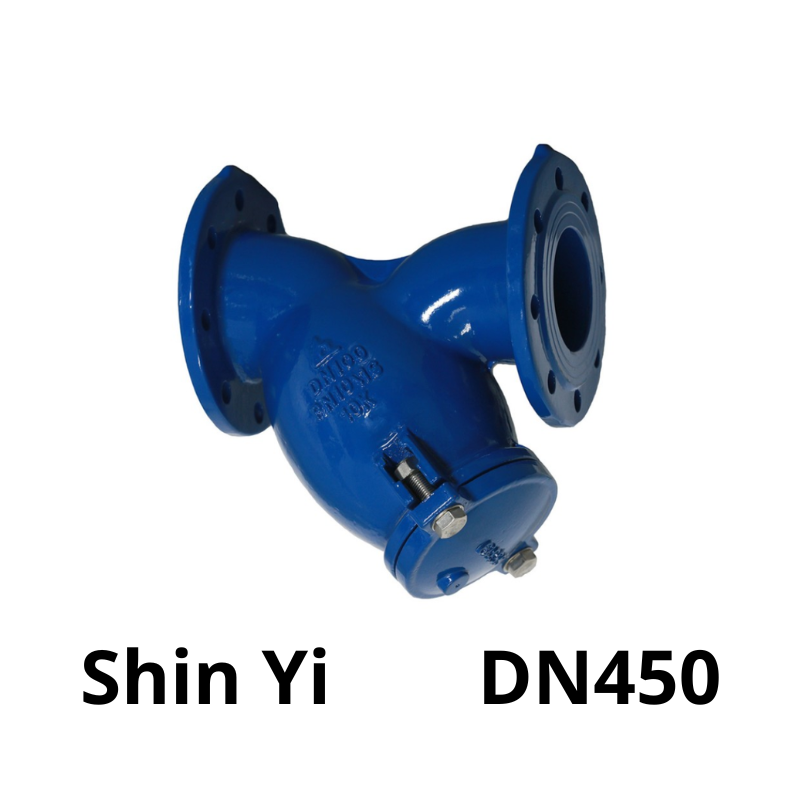

Van y lọc ShinYi DN450
1.154 ₫
| Mã Hàng Product Code |
YSTX |
| Kích Thước Size Range |
DN450 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS EN 1074-1 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Van Y lọc ShinYi DN450 là gì?
Van Y lọc ShinYi DN450 là dòng van lọc cơ khí có thiết kế hình chữ Y, được lắp đặt trên đường ống DN450. Van sử dụng lưới lọc inox đặt nghiêng bên trong thân van để thu giữ cặn rác có trong lưu chất. Từ đó, nó bảo vệ thiết bị vận hành như máy bơm, đồng hồ đo, van điều khiển khỏi nguy cơ hư hỏng, tắc nghẽn.
Van thường được lắp đặt ở vị trí đầu nguồn hoặc ngay trước thiết bị quan trọng, đặc biệt phù hợp cho hệ thống có lưu lượng lớn, môi trường làm việc liên tục và yêu cầu kỹ thuật cao.
Cấu tạo van Y lọc ShinYi DN450
- Thân van: Làm bằng gang cầu FCD hoặc gang xám, sơn epoxy chống ăn mòn, chịu được áp suất cao.
- Lưới lọc: Inox 304 không gỉ, thiết kế dạng mắt lưới, dễ tháo rời để vệ sinh.
- Nắp xả đáy: Được cố định bằng bulông, tháo mở đơn giản để bảo trì định kỳ.
- Gioăng làm kín: EPDM hoặc NBR – chịu áp lực, chống rò rỉ.
- Kết nối: Mặt bích tiêu chuẩn JIS hoặc BS, dễ lắp đặt và đồng bộ hệ thống.
Thông số kích thước
Nguyên lý hoạt động
- Khi dòng lưu chất (nước, khí, hơi…) đi qua van, các tạp chất rắn sẽ bị giữ lại tại lưới lọc inox đặt nghiêng trong khoang thân.
- Phần lưu chất đã được lọc sạch sẽ tiếp tục di chuyển đến thiết bị phía sau.
- Khi tích tụ đủ cặn bẩn, người dùng chỉ cần mở nắp đáy để xả và vệ sinh lưới lọc, duy trì hiệu quả lọc tối ưu.
Thông số kỹ thuật van Y lọc ShinYi DN450
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi – Việt Nam |
| Kích thước danh định | DN450 (18 inch) |
| Kiểu kết nối | Mặt bích tiêu chuẩn JIS, BS |
| Vật liệu thân | Gang cầu FCD hoặc gang xám |
| Vật liệu lưới lọc | Inox 304 không gỉ |
| Vật liệu gioăng | EPDM hoặc NBR |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | -10°C đến 80°C |
| Môi chất sử dụng | Nước sạch, nước thải, khí nén, hơi nóng, dầu nhẹ |
Đặc điểm nổi bật
- Khả năng lọc mạnh mẽ: Phù hợp với hệ thống có lưu lượng lớn, tần suất hoạt động cao.
- Vật liệu cao cấp: Chống ăn mòn, chịu áp lực, đáp ứng yêu cầu khắt khe trong công nghiệp.
- Bảo trì dễ dàng: Nắp xả tiện lợi giúp người dùng làm sạch lưới lọc nhanh chóng.
- Lắp đặt linh hoạt: Kết nối mặt bích tiêu chuẩn, dễ đồng bộ với các thiết bị khác.
- Tiết kiệm chi phí: Bảo vệ thiết bị phía sau, giảm chi phí sửa chữa và ngừng vận hành.
Ứng dụng thực tế
Van Y lọc ShinYi DN450 được ứng dụng rộng rãi trong:
- Nhà máy cấp thoát nước quy mô lớn
- Trạm xử lý nước thải công nghiệp
- Hệ thống hơi, khí nén trong nhà máy sản xuất
- Ngành công nghiệp dầu khí, hóa chất, thực phẩm
- Hệ thống phòng cháy chữa cháy (PCCC) công nghiệp
- Đường ống trước van điều khiển, máy bơm, đồng hồ đo lưu lượng
Tổng kết
Van Y lọc ShinYi DN450 là thiết bị phụ trợ không thể thiếu trong các hệ thống đường ống công nghiệp cỡ lớn. Với thiết kế chắc chắn, khả năng lọc hiệu quả, dễ bảo trì và tuổi thọ cao, sản phẩm này giúp tối ưu vận hành, bảo vệ thiết bị và tiết kiệm chi phí bảo dưỡng dài hạn.
