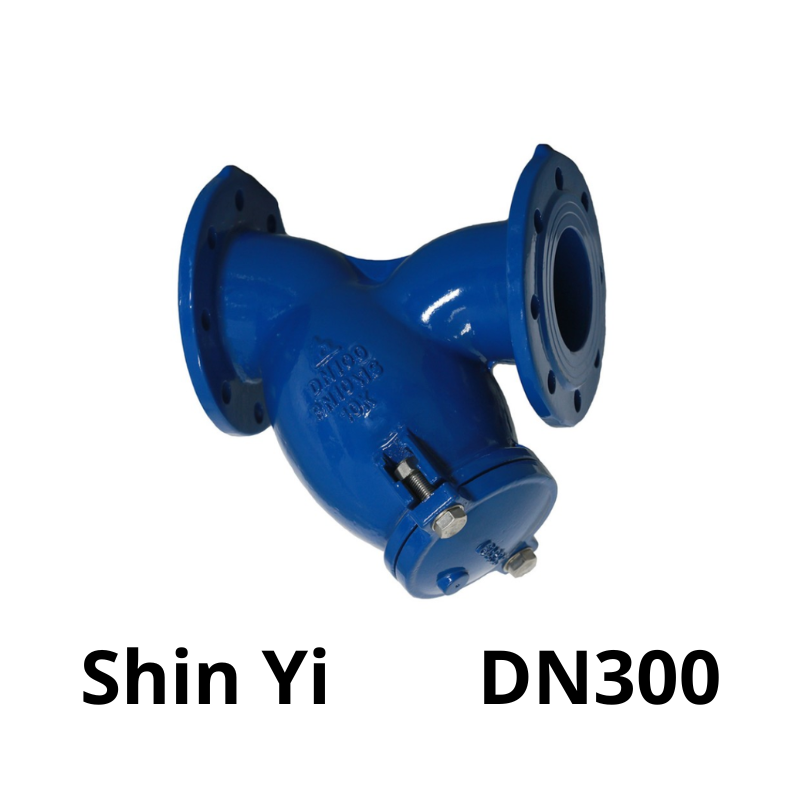

Van y lọc ShinYi DN300
1.148 ₫
| Mã Hàng Product Code |
YSTX |
| Kích Thước Size Range |
DN300 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS EN 1074-1 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Van Y lọc ShinYi DN300 là gì?
Van Y lọc ShinYi DN300 là loại phụ kiện lọc cơ khí, có hình dạng chữ Y, kết nối bằng mặt bích tiêu chuẩn, được lắp đặt trên đường ống DN300 để lọc bỏ cặn bẩn trước khi lưu chất đi vào thiết bị chính. Van sử dụng lưới lọc inox đặt nghiêng để thu giữ các tạp chất, đảm bảo chất lượng dòng chảy và ngăn ngừa tắc nghẽn, mài mòn thiết bị.
Van được thiết kế với nắp xả cặn tiện lợi, có thể tháo ra để vệ sinh lưới lọc định kỳ mà không cần tháo toàn bộ van khỏi hệ thống.
Cấu tạo van Y lọc ShinYi DN300
- Thân van: Gang cầu FCD hoặc gang xám, đúc liền khối, sơn phủ epoxy bên ngoài để chống ăn mòn.
- Lưới lọc: Inox 304 không gỉ, dạng lưới mắt nhỏ, chịu được áp lực dòng chảy lớn.
- Nắp đáy xả cặn: Được cố định bằng bulông, dễ tháo rời để vệ sinh.
- Gioăng làm kín: Cao su EPDM hoặc NBR có độ đàn hồi cao, chống rò rỉ hiệu quả.
- Kết nối: Mặt bích tiêu chuẩn JIS hoặc BS, dễ lắp đặt với đường ống công nghiệp.
Thông số kích thước
Nguyên lý hoạt động
- Khi dòng lưu chất chảy qua van, các tạp chất rắn bị giữ lại tại lưới lọc inox đặt nghiêng.
- Phần chất lỏng sạch tiếp tục đi theo đường chính trong hệ thống.
- Sau một thời gian hoạt động, khi lưới lọc bị bám đầy rác, người vận hành chỉ cần mở nắp xả để vệ sinh, sau đó lắp lại và van tiếp tục làm việc bình thường.
Thông số kỹ thuật van Y lọc ShinYi DN300
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi – Việt Nam |
| Kích thước danh định | DN300 (12 inch) |
| Kiểu kết nối | Mặt bích tiêu chuẩn JIS, BS |
| Vật liệu thân | Gang cầu FCD hoặc gang xám |
| Vật liệu lưới lọc | Inox 304 không gỉ |
| Vật liệu gioăng | EPDM hoặc NBR |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | -10°C đến 80°C |
| Môi chất sử dụng | Nước, nước thải, khí nén, hơi, dầu nhẹ, hóa chất loãng |
Đặc điểm nổi bật
- Khả năng lọc mạnh mẽ: Phù hợp cho hệ thống có lưu lượng lớn, áp lực cao.
- Chống ăn mòn và oxi hóa: Nhờ vật liệu thân gang phủ epoxy và lưới inox.
- Bảo trì đơn giản: Dễ tháo lưới lọc để vệ sinh, không cần tháo rời toàn bộ van.
- Kết nối tiêu chuẩn: Dễ dàng thay thế và lắp đặt vào các hệ thống hiện có.
- Ứng dụng linh hoạt: Hoạt động ổn định trong nhiều môi trường công nghiệp khác nhau.
Ứng dụng thực tế
Van Y lọc ShinYi DN300 thường được sử dụng trong:
- Nhà máy cấp nước và xử lý nước thải quy mô lớn
- Đường ống khí nén, hơi nóng, dầu nhẹ
- Hệ thống phòng cháy chữa cháy (PCCC)
- Trạm bơm công nghiệp, nhà máy sản xuất hóa chất, thực phẩm
- Lắp đặt trước các thiết bị như máy bơm, đồng hồ lưu lượng, van điện từ, van điều khiển
Tổng kết
Van Y lọc ShinYi DN300 là lựa chọn lý tưởng cho các hệ thống cần xử lý lưu chất có kích thước hạt lơ lửng lớn, đảm bảo độ sạch và bảo vệ thiết bị đắt tiền. Với thiết kế công nghiệp chắc chắn, khả năng lọc mạnh mẽ, dễ dàng bảo trì và tuổi thọ cao, sản phẩm này xứng đáng là một trong những giải pháp lọc hiệu quả nhất trong lĩnh vực công nghiệp hiện đại.
