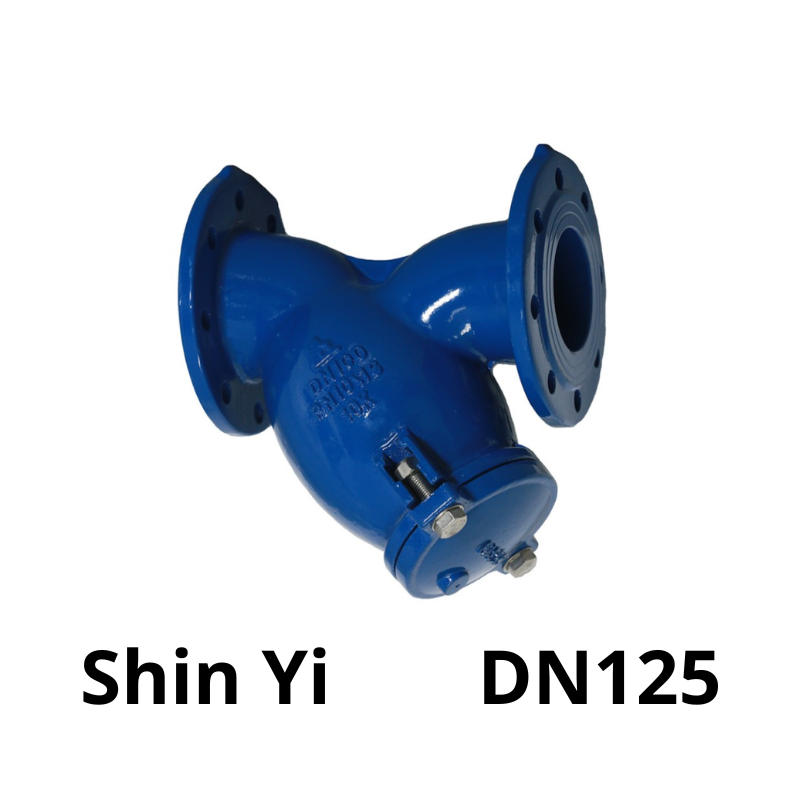

Van y lọc Shinyi DN125
1.139 ₫
| Mã Hàng Product Code |
YSTX |
| Kích Thước Size Range |
DN125 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS EN 1074-1 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Van Y lọc ShinYi DN125 là gì?
Van Y lọc ShinYi DN125 là dòng van lọc rác công nghiệp dạng chữ Y, kết nối mặt bích, dùng để loại bỏ tạp chất ra khỏi dòng lưu chất. Van được đặt ở đầu nguồn hoặc trước các thiết bị cần bảo vệ, đóng vai trò như bộ lọc thụ động, giảm thiểu nguy cơ hư hỏng thiết bị, tắc nghẽn hệ thống, từ đó giúp hệ thống vận hành an toàn, tiết kiệm chi phí bảo trì.
Cấu tạo van Y lọc ShinYi DN125
- Thân van: Đúc từ gang cầu FCD hoặc gang xám, phủ sơn epoxy chống ăn mòn và gỉ sét.
- Lưới lọc: Inox 304 không gỉ, mắt lưới nhỏ, có thể tháo rời để vệ sinh.
- Nắp xả đáy: Được thiết kế ren vặn hoặc bulông, dễ tháo lắp để làm sạch.
- Gioăng làm kín: Cao su EPDM hoặc NBR, đảm bảo độ kín khít, chống rò rỉ.
- Kết nối: Mặt bích hai đầu, tiêu chuẩn JIS hoặc BS.
Thông số kích thước
Nguyên lý hoạt động
- Lưu chất mang theo cặn rác đi qua thân van, tiếp xúc với lưới lọc inox được đặt nghiêng trong khoang Y.
- Các tạp chất sẽ bị giữ lại tại lưới lọc, phần lưu chất sạch sẽ tiếp tục đi qua hệ thống.
- Người dùng có thể định kỳ mở nắp xả đáy để vệ sinh lưới lọc, giúp duy trì khả năng lọc ổn định.
Thông số kỹ thuật van Y lọc ShinYi DN125
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi – Việt Nam |
| Kích thước danh định | DN125 (5 inch) |
| Kiểu kết nối | Mặt bích (flanged) |
| Vật liệu thân | Gang cầu FCD hoặc gang xám |
| Vật liệu lưới lọc | Inox 304 |
| Vật liệu gioăng | EPDM hoặc NBR |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | -10°C đến 80°C |
| Môi chất sử dụng | Nước, nước thải, khí, hơi, dầu nhẹ, hóa chất nhẹ |
Đặc điểm nổi bật
- Lọc sạch hiệu quả: Lưới inox giữ lại tạp chất nhỏ mà không gây cản trở dòng chảy.
- Dễ bảo trì: Nắp xả dễ tháo, thuận tiện vệ sinh định kỳ mà không cần tháo toàn bộ van.
- Chất liệu bền bỉ: Thân gang chắc chắn, lưới lọc inox không gỉ, tuổi thọ cao.
- Thiết kế công nghiệp tiêu chuẩn: Kết nối mặt bích dễ lắp đặt, thay thế linh hoạt.
- Ứng dụng đa dạng: Phù hợp nhiều môi trường: nước sạch, nước thải, khí, hơi…
Ứng dụng thực tế
Van Y lọc ShinYi DN125 thường được sử dụng trong các hệ thống sau:
- Nhà máy nước sạch, trạm cấp nước
- Hệ thống xử lý nước thải công nghiệp và sinh hoạt
- Đường ống khí nén, hơi nóng
- Trước bơm, van điều khiển, đồng hồ đo lưu lượng
- Dây chuyền thực phẩm, hóa chất, sản xuất công nghiệp
- Hệ thống phòng cháy chữa cháy (PCCC)
Tổng kết
Van Y lọc ShinYi DN125 là thiết bị không thể thiếu trong các hệ thống cần kiểm soát chất lượng lưu chất. Với thiết kế chắc chắn, khả năng lọc tốt, dễ vệ sinh và độ bền cao, sản phẩm giúp bảo vệ thiết bị vận hành, giảm thiểu sự cố và nâng cao hiệu quả vận hành của toàn hệ thống.
