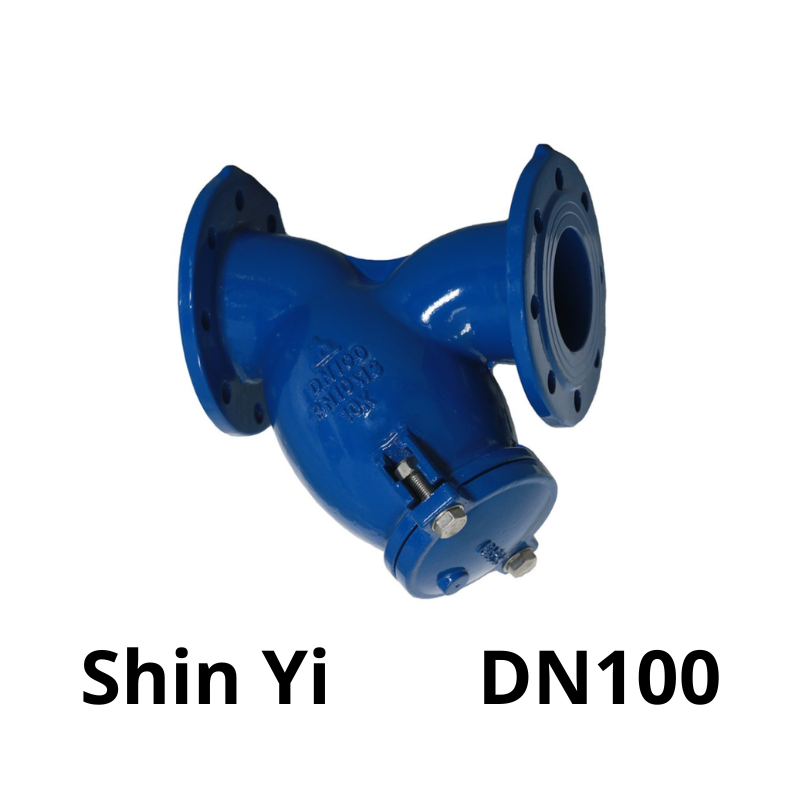

Van y lọc Shinyi DN100
1.137 ₫
| Mã Hàng Product Code |
YSTX |
| Kích Thước Size Range |
DN100 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS EN 1074-1 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái niệm van Y lọc ShinYi DN100
Van Y lọc Shinyi là thiết bị gắn trên đường ống có chức năng chính là lọc bỏ các tạp chất rắn trong dòng lưu chất trước khi chúng đi vào các thiết bị nhạy cảm như bơm, đồng hồ đo, van điện từ… Với kích thước DN100 (4 inch), van phù hợp với các đường ống công nghiệp cỡ trung, yêu cầu lưu lượng lớn và độ tin cậy cao.
Cấu tạo của van Y lọc ShinYi DN100
Van gồm các bộ phận chính:
- Thân van: Hình chữ Y, được đúc bằng gang cầu FCD450 hoặc gang xám, phủ epoxy chống ăn mòn, kết nối mặt bích 2 đầu.
- Lưới lọc (rọ lọc): Inox 304 không gỉ, tháo rời dễ dàng để vệ sinh, lọc tốt các loại cặn thô.
- Nắp xả đáy: Thiết kế dạng ren hoặc bulong, giúp tháo rửa nhanh chóng khi cần vệ sinh định kỳ.
Thông số kích thước
Nguyên lý hoạt động
- Khi lưu chất đi vào thân van, nó sẽ đi qua lưới lọc inox bên trong thân chữ Y.
- Các tạp chất rắn, rác và cặn sẽ bị giữ lại trong rọ lọc.
- Lưu chất sạch tiếp tục đi qua hệ thống.
- Người dùng có thể định kỳ mở nắp xả đáy để lấy rác và vệ sinh lưới lọc, giúp đảm bảo dòng chảy thông suốt.
Thông số kỹ thuật van Y lọc ShinYi DN100
| Thông số kỹ thuật |
Giá trị |
| Thương hiệu | ShinYi (Việt Nam) |
| Kích thước danh định | DN100 (4 inch) |
| Kiểu kết nối | Mặt bích tiêu chuẩn PN10/PN16 |
| Vật liệu thân | Gang cầu FCD450 / gang xám |
| Lưới lọc | Inox 304, dạng lưới mắt nhỏ |
| Sơn phủ | Epoxy ≥ 250µm chống ăn mòn toàn diện |
| Nhiệt độ làm việc | 0 – 80°C |
| Áp suất làm việc | PN10 / PN16 |
| Môi chất phù hợp | Nước, khí nén, dầu nhẹ, hóa chất loãng |
| Khả năng vệ sinh | Có, thông qua nắp xả đáy |
Đặc điểm nổi bật
- Lọc sạch tạp chất, bảo vệ thiết bị trong hệ thống vận hành ổn định.
- Lưới lọc inox chắc chắn, không bị han gỉ, tuổi thọ cao.
- Thiết kế tối ưu dòng chảy, giảm tụ áp và không gây ảnh hưởng tới áp suất.
- Dễ dàng bảo trì, tháo lắp đơn giản, tiết kiệm thời gian vệ sinh.
- Kết nối mặt bích chuẩn PN10/PN16, tương thích với nhiều hệ thống đường ống công nghiệp.
Ứng dụng của van Y lọc ShinYi DN100
Sản phẩm được ứng dụng phổ biến trong nhiều lĩnh vực:
- Hệ thống cấp nước và thoát nước đô thị
- Trạm bơm, nhà máy xử lý nước sạch – nước thải
- Hệ thống PCCC trong khu công nghiệp, tòa nhà
- Đường ống khí nén, hơi, dầu nhẹ
- Ngành công nghiệp chế biến thực phẩm, hóa chất nhẹ, dệt nhuộm
- Hệ thống HVAC và cơ điện lạnh công trình MEP
Kết luận
Van Y lọc ShinYi DN100 là lựa chọn lý tưởng để loại bỏ cặn bẩn và bảo vệ hệ thống thiết bị khỏi tắc nghẽn, ăn mòn và hư hỏng. Với thiết kế chắc chắn, vật liệu chất lượng và khả năng vận hành ổn định, sản phẩm mang lại hiệu quả cao trong mọi hệ thống đường ống công nghiệp.
Bạn đang tìm mua van Y lọc DN100 ShinYi chính hãng, có sẵn hàng, giá tốt và hỗ trợ kỹ thuật đầy đủ? Hãy ưu tiên lựa chọn ShinYi – thương hiệu van công nghiệp được tin dùng tại hàng nghìn công trình lớn nhỏ trên toàn quốc.
