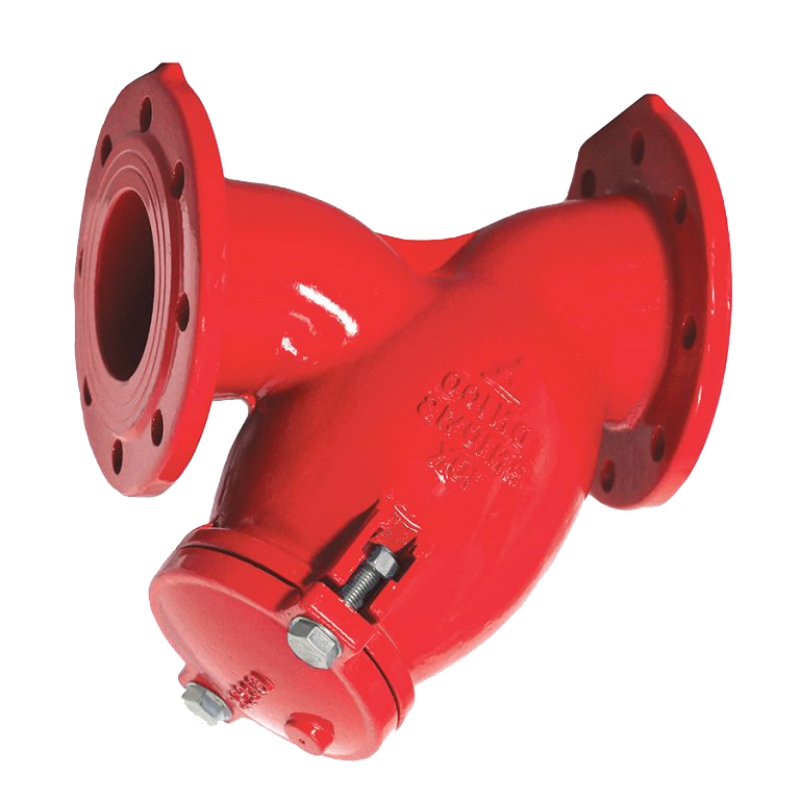

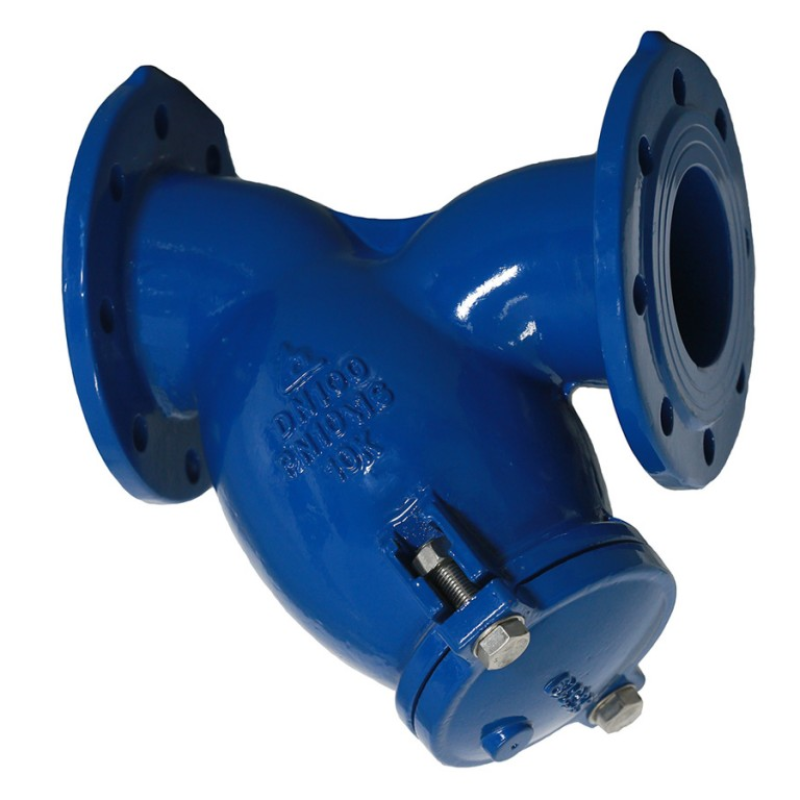

Van y lọc Shinyi DN65
1.135 ₫
| Mã Hàng Product Code |
YSTX |
| Kích Thước Size Range |
DN65 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS EN 1074-1 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái niệm van Y lọc ShinYi DN65
Van Y lọc (Y-strainer) là thiết bị có cấu tạo đặc biệt với thân van hình chữ Y, trong đó chứa lưới lọc bằng inox có nhiệm vụ chặn lại rác, cát, bùn và tạp chất cứng trong dòng lưu chất. Với đường kính danh định DN65, van phù hợp cho các đường ống vừa trong hệ thống cấp nước, PCCC, xử lý nước thải và nhiều ngành công nghiệp khác.
Cấu tạo của van Y lọc ShinYi DN65
Van gồm 3 bộ phận chính:
- Thân van: Làm từ gang cầu FCD450 hoặc gang xám, thiết kế hình chữ Y, kết nối mặt bích theo tiêu chuẩn PN10/PN16, phủ epoxy chống ăn mòn.
- Lưới lọc (rọ lọc): Làm từ inox 304, mắt lưới nhỏ, có thể tháo rời để vệ sinh, lọc hiệu quả rác và tạp chất rắn.
- Nắp xả đáy: Nằm phía dưới thân van, có thể tháo ra để lấy lưới lọc ra vệ sinh định kỳ hoặc xả cặn.

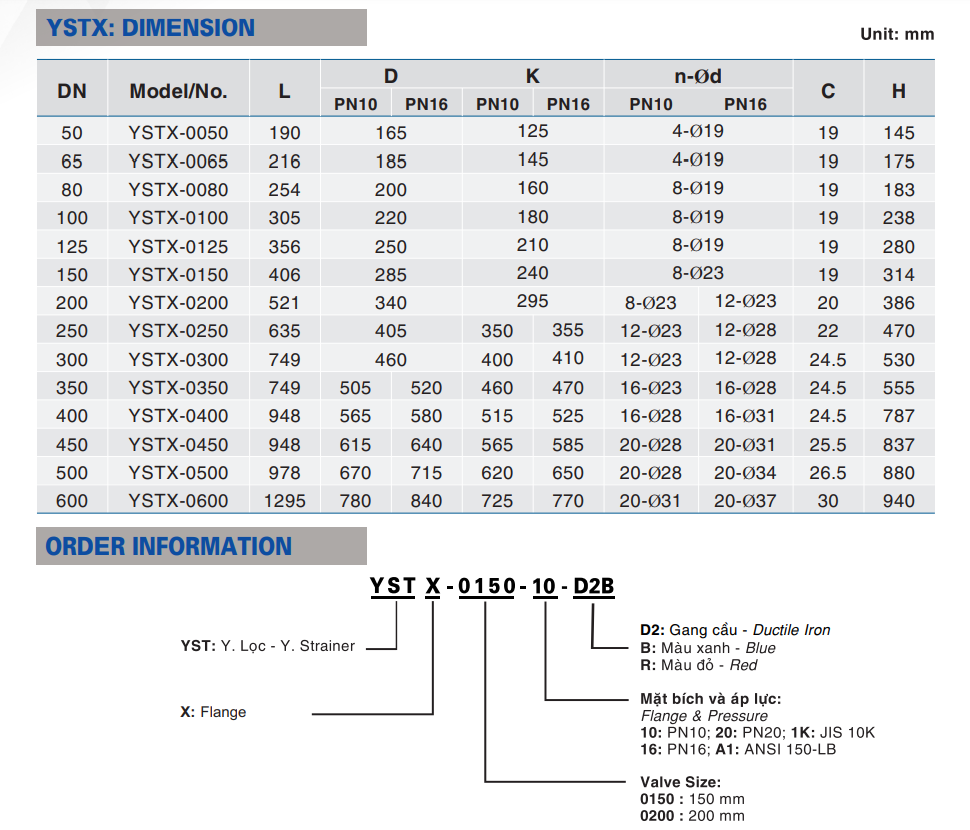

Thông số kích thước
Nguyên lý hoạt động
- Khi dòng lưu chất đi qua van, rác và cặn bẩn bị giữ lại trong lưới lọc inox.
- Phần chất lỏng sạch tiếp tục đi qua hệ thống đường ống.
- Người vận hành có thể định kỳ mở nắp xả đáy để lấy rác ra khỏi lưới lọc, giúp duy trì hiệu quả hoạt động và giảm tắc nghẽn.
Thông số kỹ thuật van Y lọc ShinYi DN65
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi (Việt Nam) |
| Kích thước danh định | DN65 (2½ inch) |
| Kiểu kết nối | Mặt bích tiêu chuẩn PN10/PN16 |
| Vật liệu thân | Gang cầu FCD450 hoặc gang xám |
| Lưới lọc | Inox 304 |
| Sơn phủ | Epoxy tĩnh điện ≥ 250µm |
| Nhiệt độ làm việc | 0 – 80°C |
| Áp suất làm việc | PN10 / PN16 |
| Môi chất phù hợp | Nước, khí, dầu nhẹ, hóa chất loãng |
| Khả năng tháo rửa | Có, thông qua nắp xả đáy |
Đặc điểm nổi bật
- Bảo vệ hệ thống hiệu quả, ngăn rác gây hư hỏng máy bơm, van, đồng hồ.
- Lưới lọc inox bền chắc, không han gỉ, dễ tháo rửa.
- Thiết kế thân hình chữ Y, tối ưu dòng chảy, ít gây tụ áp.
- Kết nối mặt bích tiêu chuẩn, dễ lắp đặt, độ kín cao.
- Chịu ăn mòn tốt, vận hành ổn định trong môi trường ẩm ướt, nước thải.
Ứng dụng của van Y lọc ShinYi DN65
Van Y lọc DN65 ShinYi được sử dụng phổ biến trong:
- Hệ thống cấp nước dân dụng, đô thị, khu công nghiệp
- Trạm bơm, nhà máy xử lý nước thải
- Đường ống PCCC
- Hệ thống HVAC, MEP trong tòa nhà cao tầng
- Ngành thực phẩm, dược phẩm, hóa chất nhẹ, dệt nhuộm
Kết luận
Van Y lọc ShinYi DN65 là thiết bị cần thiết giúp bảo vệ toàn bộ hệ thống đường ống khỏi các tạp chất gây hại. Với chất lượng ổn định, vật liệu bền bỉ và dễ bảo trì, đây là lựa chọn tối ưu cho các công trình vừa và nhỏ trong nhiều lĩnh vực khác nhau.
Bạn đang cần mua van Y lọc DN65 ShinYi chính hãng, sẵn kho, có báo giá nhanh và hỗ trợ kỹ thuật đầy đủ? Hãy chọn ShinYi – thương hiệu van được các kỹ sư cơ điện và nhà thầu uy tín tin tưởng trên toàn quốc.
