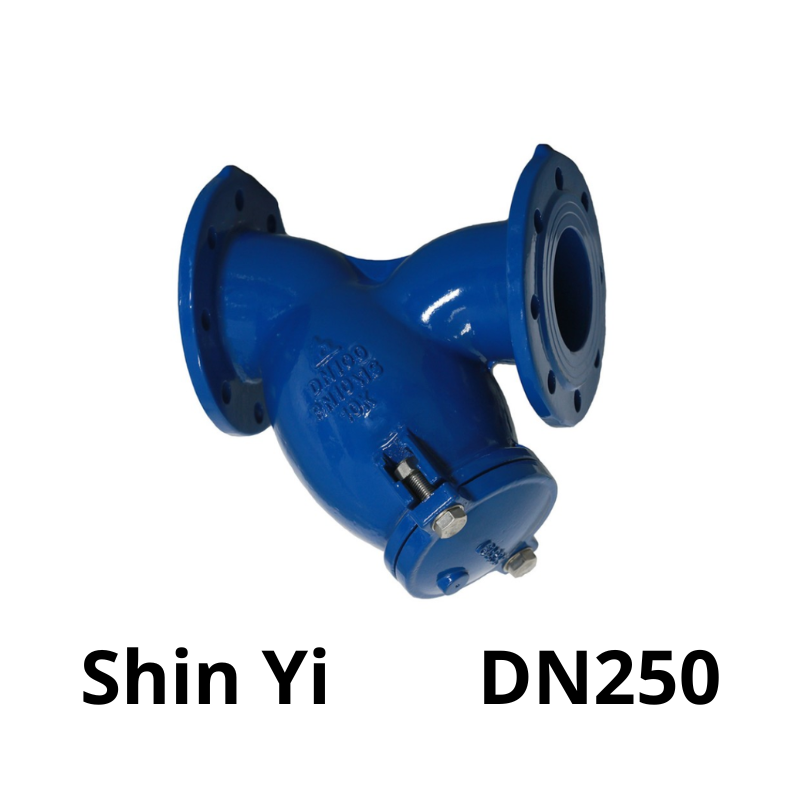

Van Y lọc ShinYi DN250
1.147 ₫
| Mã Hàng Product Code |
YSTX |
| Kích Thước Size Range |
DN250 |
| Tiêu Chuẩn Thiết Kế Design Standard |
BS EN 1074-1 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard |
BS 4504/DIN 2632/DIN 2633: PN10, PN16, PN25 |
| Áp Suất Làm Việc
Pressure Rating |
JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB |
| Nhiệt Độ Làm Việc Working Temp |
-10°C ~ 80°C |
| Môi Trường Làm Việc Working Flow |
HỆ THỐNG NƯỚC/WATER SYSTEMS |
Khái niệm van Y lọc ShinYi DN250
Van Y lọc là một loại van lọc cơ học được thiết kế theo dạng chữ Y, trong đó chứa lưới lọc bằng inox có nhiệm vụ chặn lại các tạp chất rắn trong dòng lưu chất. Phiên bản DN250 của ShinYi có kích thước lớn, dùng cho các đường ống công nghiệp yêu cầu lưu lượng cao, áp lực ổn định và khả năng bảo vệ hệ thống vượt trội.
Cấu tạo của van Y lọc ShinYi DN250
Van gồm các bộ phận chính như sau:
- Thân van: Hình chữ Y, chế tạo từ gang cầu FCD450 hoặc gang xám, phủ epoxy chống ăn mòn, kết nối mặt bích tiêu chuẩn.
- Lưới lọc: Làm từ inox 304, cấu tạo dạng lưới mắt nhỏ, lọc tốt các hạt rắn kích thước lớn – trung bình.
- Nắp xả đáy: Dễ dàng tháo mở để vệ sinh định kỳ, bảo trì nhanh chóng và tiện lợi.
Thông số kích thước
Nguyên lý hoạt động
- Lưu chất đi qua van Y lọc sẽ gặp lưới lọc inox, tạp chất rắn bị giữ lại tại đây.
- Phần chất lỏng đã lọc sẽ tiếp tục lưu thông qua hệ thống.
- Người vận hành định kỳ mở nắp xả đáy để làm sạch rác và đảm bảo hiệu suất lọc.
Thông số kỹ thuật van Y lọc ShinYi DN250
| Thông số kỹ thuật | Giá trị |
| Thương hiệu | ShinYi (Việt Nam) |
| Kích thước danh định | DN250 (10 inch) |
| Kiểu kết nối | Mặt bích tiêu chuẩn PN10/PN16 |
| Vật liệu thân | Gang cầu FCD450 hoặc gang xám |
| Lưới lọc | Inox 304 không gỉ, độ bền cao |
| Sơn phủ | Epoxy ≥ 250µm toàn bộ bề mặt |
| Nhiệt độ làm việc | 0 – 80°C |
| Áp suất làm việc | PN10 / PN16 |
| Môi chất sử dụng | Nước, khí nén, dầu nhẹ, nước thải, hóa chất nhẹ |
| Bảo trì vệ sinh | Có, qua nắp xả đáy |
Đặc điểm nổi bật
- Khả năng lọc cặn vượt trội, giúp bảo vệ toàn bộ hệ thống thiết bị vận hành ổn định.
- Lưới lọc inox tháo lắp dễ dàng, dễ vệ sinh và thay thế.
- Thiết kế mặt bích tiêu chuẩn, độ kín khít cao, dễ lắp đặt.
- Sơn epoxy chất lượng cao, chống ăn mòn tốt ngay cả trong môi trường nước thải, hóa chất.
- Thích hợp sử dụng cho đường ống lớn, lưu lượng cao và liên tục.
Ứng dụng của van Y lọc ShinYi DN250
Van Y lọc DN250 của ShinYi được ứng dụng rộng rãi trong các hệ thống công nghiệp:
- Hệ thống cấp thoát nước đô thị, khu công nghiệp
- Trạm bơm lớn, nhà máy nước sạch – nước thải
- Hệ thống PCCC trung tâm, khu công nghiệp nặng
- Ngành chế biến thực phẩm, hóa chất nhẹ, dệt nhuộm
- Hệ thống khí nén, dẫn hơi trong nhà máy sản xuất
- Cơ điện MEP cho tòa nhà, nhà máy công nghiệp
Kết luận
Van Y lọc ShinYi DN250 là thiết bị lý tưởng để bảo vệ các hệ thống đường ống quy mô lớn, nơi có lưu lượng và áp lực dòng chảy cao. Với thiết kế chắc chắn, độ bền cao và khả năng lọc hiệu quả, sản phẩm là lựa chọn tin cậy cho các công trình công nghiệp đòi hỏi hiệu suất và độ bền lâu dài.
Bạn đang cần tìm van Y lọc DN250 ShinYi chính hãng, có sẵn hàng, báo giá cạnh tranh và hỗ trợ kỹ thuật chi tiết? Hãy lựa chọn ShinYi – thương hiệu van công nghiệp được tin tưởng trong hàng nghìn dự án lớn nhỏ trên toàn quốc.
